ASTM A182 F316 ASME B16.11 고압 스테인리스 스틸 가조 스레드 스트리트 팔꿈치
ASTM A182 F316 ASME B16.11 고압 l 가공 스레드 스트리트 팔꿈치 크로스 플러그 출구 연합
제품 정보

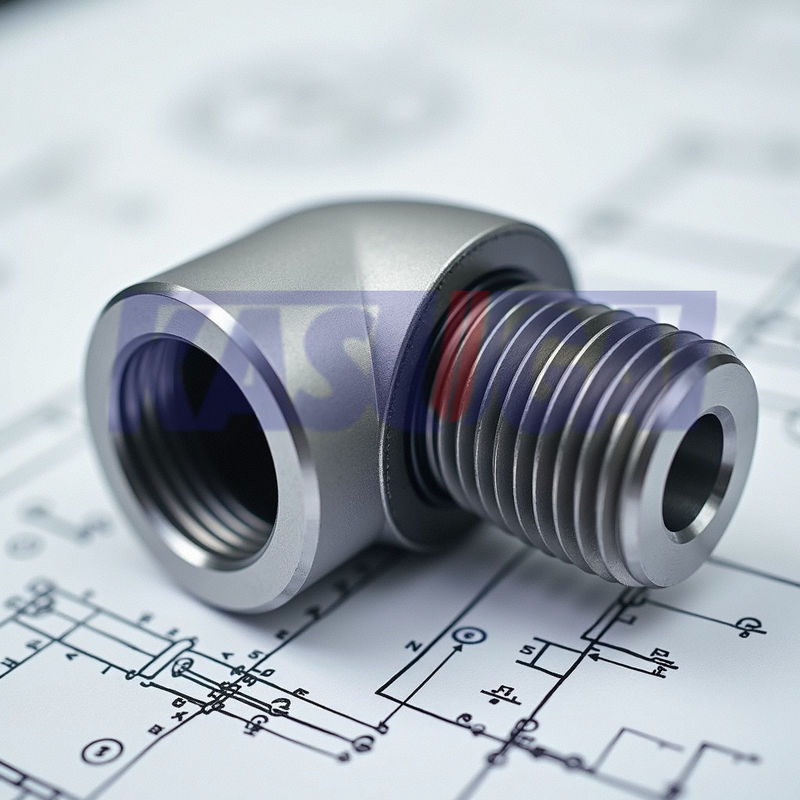

A Threaded Street Elbow is a versatile pipe fitting that provides a convenient way to change the direction of piping at a 90-degree angle while allowing for easy installation and maintenance in plumbing and piping systems.
A스레드 스트리트 엘코브파이프 피팅은 파이프 및 파이프 시스템에서 일반적으로 사용되는 90도 각도로 남성과 여성 가닥으로 두 파이프 또는 피팅을 연결하는 파이프 피팅의 일종입니다.
·장점:
설치 가 쉬우다: 스레드 연결 으로 용접 의 필요 가 없이 빠르고 쉽게 설치 할 수 있다.
다재다능성: 다양한 파이프 시스템 및 애플리케이션에 적합합니다.
공간 효율성: 90도 구부러짐은 좁은 공간이나 제한된 공백 공간을 탐색하는 데 도움이됩니다.
| 제품 이름 | ASTM A182 F316 ASME B16.11 고압 l 가공 스레드 스트리트 팔꿈치 크로스 플러그 출구 연합 |
| 스레드 종류 | ASME B120.1 (NPT) |
| 크기 | ASME B1611 |
| 크기 범위 | 1/8~2~ |
| 압력급 | 클래스 3000 6000 |
| 표준 | ASTM A182 F316/L |
표준 및 재료: ASTM A182 F316/F316L
스테인리스 스틸 316/ 316L 플랜지는 몰리브덴의 추가로 인해 염화 환경에서의 구덩이 부식에 대한 저항성을 향상 시켰습니다.ASME B16에 따라.5 및 ASME B16.47, SS 316 / 316L 플랜지는 ASTM A182 등급 F316 또는 F316L의 도공, ASTM A351 등급 CF8M 또는 CF3M의 도공 및 ASTM A240 등급 316 또는 316L의 판으로 만들어질 수 있습니다.
ASTM A182 F316/F316L 화학적 성분 (%)
| 등급 | C, 최대 | Mn, 최대 | P, 최대 | S, 최대 | 네, 최대 | 니 | Cr | 모 | N, 최대 |
| F316 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 100.0~14.0 | 160.0~18.0 | 20.00~3.00 | 0.10 |
| F316L | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 100.0~15.0 | 160.0~18.0 | 20.00~3.00 | 0.10 |
ASTM A182 F316/F316L 기계적 특성
| 등급 |
팽창 강도, 분 (MPa) |
양력 강도, 분 (MPa) |
2인치, 분 (%) |
면적 감소, 분 (%) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
ASME B16.11 스레드 스트리트 엘코브의 차원 (mm)
ASME B16.11 한쪽 끝에서 MNPT, 다른 쪽 끝에서 FNPT를 가진 거리 팔꿈치
| NPS | A | J | H | G1 | G2 | B | L2 | L | |||||
| 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | ||||
| 1/8" | 19 | 22 | 25 | 32 | 19 | 25 | 3.18 | 5.08 | 2.74 | 4.22 | 6.4 | 6.7 | 10 |
| 1/4인치 | 22 | 25 | 32 | 38 | 25 | 32 | 3.30 | 5.66 | 3.22 | 5.28 | 8.1 | 10.2 | 11 |
| 3/8" | 25 | 28 | 38 | 41 | 32 | 38 | 3.51 | 6.98 | 3.50 | 5.59 | 9.1 | 10.4 | 13 |
| 1/2인치 | 28 | 35 | 41 | 48 | 38 | 44 | 4.09 | 8.15 | 4.16 | 6.53 | 10.9 | 13.6 | 14 |
| 3/4인치 | 35 | 44 | 48 | 57 | 44 | 51 | 4.32 | 8.53 | 4.88 | 6.86 | 12.7 | 13.9 | 16 |
| 1" | 44 | 51 | 57 | 66 | 51 | 62 | 4.98 | 9.93 | 5.56 | 7.95 | 14.7 | 17.3 | 19 |
| 1-1/4" | 51 | 54 | 66 | 71 | 62 | 70 | 5.28 | 10.59 | 5.56 | 8.48 | 17.0 | 18.0 | 21 |
| 1-1/2인치 | 54 | 64 | 71 | 84 | 70 | 84 | 5.56 | 11.07 | 6.25 | 8.89 | 17.8 | 18.4 | 21 |
| 2" | 64 | 83 | 84 | 105 | 84 | 102 | 7.14 | 12.09 | 7.64 | 9.70 | 19.0 | 19.2 | 22 |
일반 참고:모든 크기는 밀리미터입니다.
참고: A:거리의 팔꿈치의 중앙에서 여자의 끝으로;B:완벽한 가닥의 최소 길이가G1최소 벽 두께G2최소 벽 두께H:밴드의 외부 지름J:거리의 팔꿈치의 중앙에서 끝까지L:말 실의 최소 길이가L2외부 가닥의 실제 길이가
