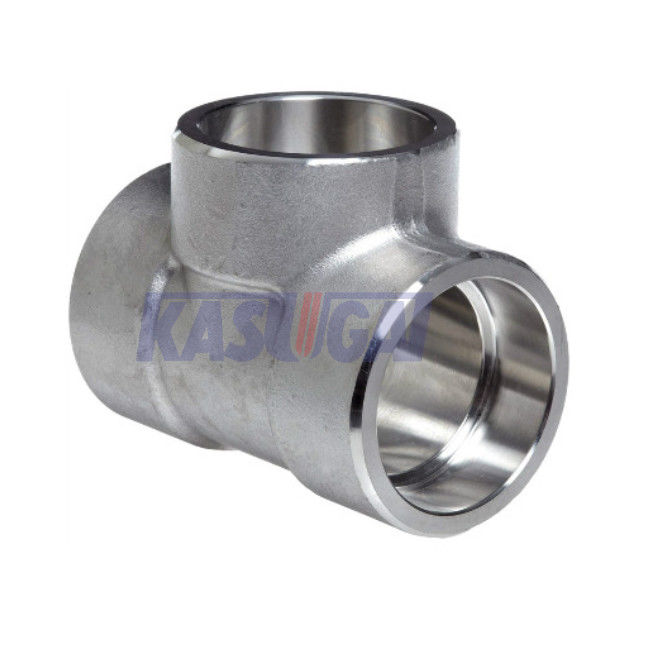

ASTM A182 ASME B16.11 고압 스테인레스 강 안출된 소켓은 (SW) 스트레이트 t자를 용접합니다
제품 정보
| 상품 이름 | ASTM A182 ASME B16.11 고압 스테인레스 강 안출된 소켓은 (SW) 스트레이트 t자를 용접합니다 |
| 크기 범위 | 1/8 내지 4 |
| 압력 클래스 | 클래스 3000 6000 9000 |
| 표준 | ASTM A182 |
| 타입 | 소켓 웰드(스더블유) 스트레이트 t자 |
| 차원 | ASME B16.11 |
ASME B16.11 안출된 티는 3자 파이프로의 수직 연결을 하는데 사용된 맞춤입니다. 안출된 티의 3 수단은 또한 소켓 융착 (SW) 마지막 또는 나선부 (THD) 마지막으로 구비될 수 있습니다. 안출된 티는 더욱 (모두 3 수단이 똑같은 관경입니다) 스트레이트 타입으로서 분류될 수 있거나 감량이 타이핑합니다 (분지 배출구가 더 작은 관경입니다). ASME B16.11 SW 티는 클래스 3000, 6000, 및 9000을 평가하는 압력에 이용할 수 있습니다 ; ASME B16.11 THD 티는 클래스 2000, 3000, 및 6000을 평가하는 압력에 이용할 수 있습니다.
표준과 재료 : ASTM A182 F304
ASTM A182 F304는 304 학년 스테인레스 강을 위한 단조 소재 생산이고, 고온 서비스와 연관된 앱을 위해 벌거벗은 위조 또는 실컷 먹은고 기계적 제품을 제조해서 사용됩니다.
ASTM A182 F304 화학조성 (%)
| 등급 | 최대인 Ｃ | Mn, 최대 | Ｐ, 최대 | 최대인 Ｓ | Si, 최대 | Ni | Cr | 엔 |
| F304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0~11.0 | 18.0~20.0· | 0.10 |
ASTM A182 F304 역학적 성질
| 등급 |
인장 강도, 분 (MPa) |
항복 강도, 분 (MPa) |
2 인치에 신장, 분 (%) |
단면 수축, 분 (%) |
견고성 (HBW) |
| F304 | 515 | 205 | 30 | 50 | _ |
소켓 융착 (SW) 마지막과 안출된 스트레이트 t자의 ASME B16.11 차원
ASME B16.11은 소켓 용접형으로 티를 만들었습니다
| NPS | 비 최대. |
비 분. |
A 3000# |
A 6000# |
| 1/8" | 11.2 | 10.8 | 11.0 | 11.0 |
| 1/4" | 14.6 | 14.2 | 11.0 | 13.5 |
| 3/8" | 18.0 | 17.6 | 13.5 | 15.5 |
| 1/2" | 22.2 | 21.8 | 15.5 | 19.0 |
| 3/4" | 27.6 | 27.2 | 19.0 | 22.5 |
| 1" | 34.3 | 33.9 | 22.5 | 27.0 |
| 1-1/4" | 43.1 | 42.7 | 27.0 | 32.0 |
| 1-1/2" | 49.2 | 48.8 | 32.0 | 38.0 |
| 2" | 61.7 | 61.2 | 38.0 | 41.0 |
| 2-1/2" | 74.4 | 73.9 | 41.0 | - |
| 3" | 90.3 | 89.8 | 57.0 | - |
| 4" | 115.7 | 115.2 | 66.5 | - |
| NPS | Ｇ 3000# 분. |
Ｇ 6000# 분. |
Ｇ 9000# 분. |
Ｊ 분. |
| 1/8" | 2.41 | 3.15 | - | 9.5 |
| 1/4" | 3.02 | 3.68 | - | 9.5 |
| 3/8" | 3.20 | 4.01 | - | 9.5 |
| 1/2" | 3.73 | 4.78 | 7.47 | 9.5 |
| 3/4" | 3.91 | 5.56 | 7.82 | 12.5 |
| 1" | 4.55 | 6.35 | 9.09 | 12.5 |
| 1-1/4" | 4.85 | 6.35 | 9.70 | 12.5 |
| 1-1/2" | 5.08 | 7.14 | 10.15 | 12.5 |
| 2" | 5.54 | 8.74 | 11.07 | 16.0 |
| 2-1/2" | 7.01 | - | - | 16.0 |
| 3" | 7.62 | - | - | 16.0 |
| 4" | 8.56 | - | - | 19.0 |
| NPS | 3000# | 6000# | 9000# | |||
| Ｄ 최대. |
Ｄ 분. |
Ｄ 최대. |
Ｄ 분. |
Ｄ 최대. |
Ｄ 분. |
|
| 1/8" | 7.6 | 6.1 | 4.8 | 3.2 | - | - |
| 1/4" | 10.0 | 8.5 | 7.1 | 5.6 | - | - |
| 3/8" | 13.3 | 11.8 | 9.9 | 8.4 | - | - |
| 1/2" | 16.6 | 15.0 | 12.5 | 11.0 | 7.2 | 5.6 |
| 3/4" | 21.7 | 20.2 | 16.3 | 14.8 | 11.8 | 10.3 |
| 1" | 27.4 | 25.9 | 21.5 | 19.9 | 16.0 | 14.4 |
| 1-1/4" | 35.8 | 34.3 | 30.2 | 28.7 | 23.5 | 22.2 |
| 1-1/2" | 41.6 | 40.1 | 34.7 | 33.2 | 28.7 | 27.2 |
| 2" | 53.3 | 51.7 | 43.6 | 42.1 | 38.9 | 37.4 |
| 2-1/2" | 64.2 | 61.2 | - | - | - | - |
| 3" | 79.4 | 76.4 | - | - | - | - |
| 4" | 103.8 | 100.7 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| Ｃ 최대. |
Ｃ 분. |
Ｃ 최대. |
Ｃ 분. |
Ｃ 최대. |
Ｃ 분. |
|
| 1/8" | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 1/4" | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 3/8" | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 1/2" | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 |
| 3/4" | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 1" | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 1-1/4" | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 1-1/2" | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 2" | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 2-1/2" | 8.76 | 7.67 | - | - | - | - |
| 3" | 9.52 | 8.30 | - | - | - | - |
| 4" | 10.69 | 9.53 | - | - | - | - |
일반적 기록 : 모든 차원은 밀리미터에 있습니다
기록 : 한 : 티의 센터·엔드형 ; Ｈ : 밴드의 외부 직경 ; Ｇ : 최소 벽 두께 ; 비 : 완전한 스레드의 최소 길이 ; L2 : 외부 스레드의 유효 길이.
