제품 상세정보
원래 장소: 중국
브랜드 이름: Kasugai

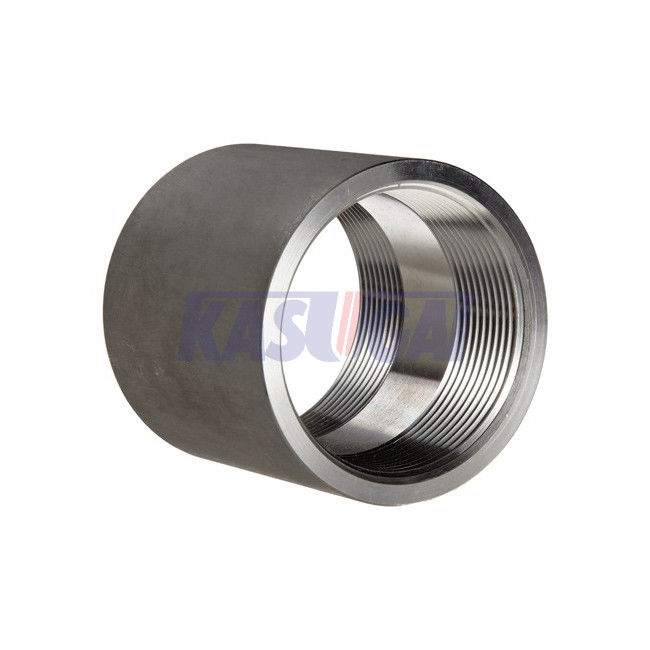

모델 번호: ASTM A403 WP304 ASME B16.11 단조 THD 고압 스테인리스 스틸 나사식 커플링
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 교섭할 수 있습니다
가격: 협상 가능
포장 세부 사항: 항해에 적합한 팩왕
배달 시간: 30 - 60 근무일
지불 조건: Ｌ / Ｃ, Ｔ / Ｔ
공급 능력: 달 당 1000 톤
상품 이름: |
ASTM A403 WP304 ASME B16.11 단조 THD 고압 스테인리스 스틸 나사식 커플링 |
스레드 유형: |
ASME B1.20.1(NPT), BS 21(NSPT), DIN2999/259 |
크기 범위: |
1/8 내지 4 |
압력 클래스: |
클래스 3000, 6000 |
표준: |
ASTM A403 |
차원: |
ASME B16.11 |
상품 이름: |
ASTM A403 WP304 ASME B16.11 단조 THD 고압 스테인리스 스틸 나사식 커플링 |
스레드 유형: |
ASME B1.20.1(NPT), BS 21(NSPT), DIN2999/259 |
크기 범위: |
1/8 내지 4 |
압력 클래스: |
클래스 3000, 6000 |
표준: |
ASTM A403 |
차원: |
ASME B16.11 |
ASTM A403 WP304 ASME B16.11은 THD 고압 스테인레스 강 나사 커플링을 만들었습니다
제품 정보
| 상품 이름 | ASTM A403 WP304 ASME B16.11은 THD 고압 스테인레스 강 나사 커플링을 만들었습니다 |
| 스레드 유형 | ASME B1.20.1(NPT), BS 21 (NSPT), DIN2999/259 |
| 크기 범위 | 차원 : 1/8 내지 4 |
| 벽 두께 | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120,SCH140, SCH160, XXS |
| 표준 | ASTM A403 |
| 압력 클래스 | 3000 파운드, 6000 파운드, 9000 파운드 |
| 차원 | ASME B16.11 |
표준과 재료 : ASTM A403
ASTM A403 녹슬지 않는 강관이음은 송신 파이프를 위해 안출되고 굴려진 오스테나이트계 스테인레스 맞춤의 소재를 언급합니다. 상용 등급은 WP304/L, WP316/L 입니다. 그들은 엔지니어링 산업, 에너지 전환 발전소 등으로서 많은 분야에 시용될 수 있습니다.
ASTM A403 화학조성 (%)
| 등급 A | 구성 (%) | |||||||||
| 등급 WP | UNS 선임 | Ｃ | Mn | Ｐ | Ｓ | Si | Ni | Cr | Mo | Ti |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11.0 | 18.0-22.0 | _ | _ |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12.0 | 18.0-22.0 | _ | _ |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | _ | _ |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | _ |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12.0 | 17.0-19.0 | _ | |
기록 :
거기서 테이블에서 ellipsis(_)appears,를 위해 분석하거나 보고될 어떤 요구와 원소 필요가 없습니다
질소를 위한 분석의 방법은 구매자와 제조 간의 협정의 문제일 것입니다
콜럼븀 0.10-0.30% ; 바나듐 0.10-0.30%.
작은 직경 또는 얇은 벽 또는 많은 그림 통과가 요구되는 양쪽을 위해, 0.04%의 탄소 최대는 성적 TP304L과 TP316L에 필요합니다. 작은 외부 직경 튜브는 0.500in이하로 그것들로 규정됩니다.외부 직경에서 (23.7mm)와 0.049in이하로 그것들로서의 빛 벽튜브.평균 벽 두께에서 (1.24mm)
ASME B16.11의 차원은 (THD) 결합에 실을 뀄습니다
ASME B16.11을 그린 그림은 두 나선부 (THD) 마지막으로 결합을 만들었습니다. 비 : 완전한 스레드의 최소 길이 ; L2 : 외부 스레드의 유효 길이 ; Ｄ : 외부 직경 ; Ｗ : 나사 커플링의 한쪽끝과 한쪽끝을 잇 길이.
| NPS | 비 | L2 | Ｄ 3000# |
Ｄ 6000# |
Ｗ |
| 1/8" | 6.4 | 6.7 | 16 | 22 | 32 |
| 1/4" | 8.1 | 10.2 | 19 | 25 | 35 |
| 3/8" | 9.1 | 10.4 | 22 | 32 | 48 |
| 1/2" | 10.9 | 13.6 | 28 | 38 | 48 |
| 3/4" | 12.7 | 13.9 | 35 | 44 | 51 |
| 1" | 14.7 | 17.3 | 44 | 57 | 60 |
| 1-1/4" | 17.0 | 18.0 | 57 | 64 | 67 |
| 1-1/2" | 17.8 | 18.4 | 64 | 76 | 79 |
| 2" | 19.0 | 19.2 | 76 | 92 | 86 |
| 2-1/2" | 23.6 | 28.9 | 92 | 108 | 92 |
| 3" | 25.9 | 30.5 | 108 | 127 | 108 |
| 4" | 27.7 | 33.0 | 140 | 159 | 121 |
