| 원래 장소 | 중국 |
| 브랜드 이름 | Kasugai |
| 모델 번호 | ASTM A182 F316 ASME B16.11 고압 스테인리스 스틸 스퀘어 헤드 플러그 |
| 문서 | 제품 설명서 PDF |

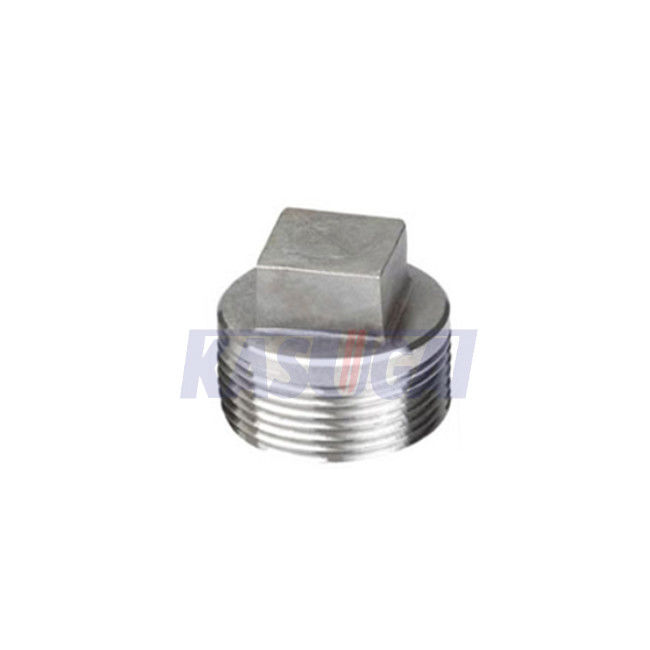

ASTM A182 F316 ASME B16.11 고압 스테인레스 강 사각 헤드 플러그
제품 정보
| 상품 이름 | ASTM A182 F316 ASME B16.11 고압 스테인레스 강 사각 헤드 플러그 |
| 스레드 유형 | ASME B1.20.1(NPT) |
| 차원 | ASME B16.11 |
| 크기 범위 | 1/8 내지 4 |
| 압력 클래스 | 클래스 3000 6000 9000 |
| 표준 | ASTM A182 F316 |
표준과 재료 : ASTM A182 F316/F316L
스테인레스 강 316/ 316L 플랜지는 몰리브덴의 추가로 인해 염화물 환경에서 공식에 대한 반발을 강화했습니다. 편지 Ｌ는 낮은 탄소 함유량을 나타냅니다. ASME B16.5와 ASME B16.47에 따르면, SS 316/ 316L 플랜지는 ASTM A182 등급 F316 또는 F316L, ASTM A351 등급 CF8M의 캐스팅 또는 CF3M과 ASTM A240 등급 316 또는 316L 이 담긴 플레이트의 위조로부터 만들어질 수 있습니다.
SS 316/ 316L 플랜지는 용접이 좁아지고 계속 미끄러진 것처럼 그와 같은 다양한 유형, 블라인드, 소켓 융착, 겹치는 결합, 나선부이고 감량, 기타 등등에 들어설 수 있습니다. ASME B16.5의 플랜지는 학급 150, 300, 400, 600, 900, 1500년, 2500에서 24″를 통하여 규모 1/2″에 제공될 수 있습니다. ASME B16.47 시리즈 A의 플랜지는 규모 26″through 60″in 학급 150, 300, 400, 600, 900에 제공될 수 있습니다 ; ASME B16.47 시리즈 비의 플랜지가 학급 75, 150, 300, 400, 600, 900에서 규모 26″ 철저한 60에 제공될 수 있는 동안
ASTM A182 F316/F316L 화학조성 (%)
| 등급 | 최대인 Ｃ | Mn, 최대 | Ｐ, 최대 | 최대인 Ｓ | Si, 최대 | Ni | Cr | Mo | 엔, 최대 |
| F316 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0~14.0 | 16.0~18.0 | 2.00~3.00 | 0.10 |
| F316L | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0~15.0 | 16.0~18.0 | 2.00~3.00 | 0.10 |
ASTM A182 F316/F316L 역학적 성질
| 등급 |
인장 강도, 분 (MPa) |
항복 강도, 분 (MPa) |
2 인치, 분에 신장 (%) |
단면 수축, 분 (%) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
ASME B16.11 사각 헤드 플러그 (밀리미터)의 차원
| NPS | 민. 길이, A | 민. 평방 높이, 비 | 민. 폭 플랫, C(1) |
| 18 | 10 | 6 | 7.15 |
| 14 | 11 | 6 | 9.55 |
| 38 | 13 | 8 | 11.11 |
| 12 | 14 | 10 | 14.29 |
| 34 | 16 | 11 | 15.88 |
| 1 | 19 | 13 | 20.64 |
| 114 | 21 | 14 | 23.81 |
| 112 | 21 | 16 | 28.58 |
| 2 | 22 | 18 | 53.34 |
| 212 | 27 | 19 | 38.10 |
| 3 | 28 | 21 | 42.86 |
| 4 | 32 | 25 | 63.50 |
일반적 기록 : 모든 차원은 밀리미터에 있습니다
기록 :
(1) 제조사의 응용된 허용한도는 차원이 미국 습관적이 세공에 적합할 것이라는 것을 보증할 것입니다.
