| 원래 장소 | 중국 |
| 브랜드 이름 | Kasugai |
| 인증 | ISO PED AD2000 |
| 모델 번호 | ASME B16.11 소켓은 90' 팔꿈치에 용접하고 실을 뀄습니다 |
| 문서 | 제품 설명서 PDF |

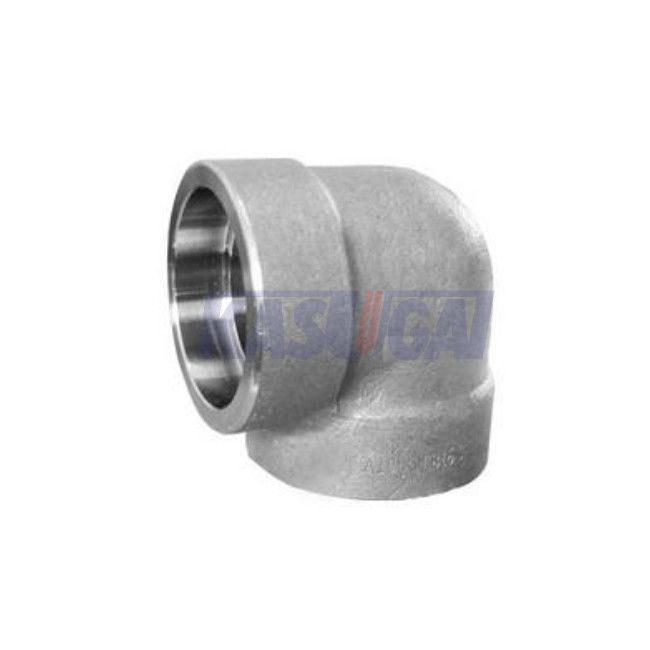

ASME B16.11 스테인레스 강 고압 소켓 웰드와 나선부 90' 팔꿈치
제품 정보
| 상품 이름 | ASME B16.11 스테인레스 강 고압 소켓 웰드와 나선부 90' 팔꿈치 |
| 크기 범위 | 1/8 내지 4 |
| 표준 |
ANSI / ASMEB B1.20.1 (스레드 유형) ASME B16.11 |
| 끼움 식 | 소켓 융착(스더블유) 90' 팔꿈치가 (THD) 90' 팔꿈치에 실을 뀄습니다 |
| 압력 클래스 |
나사산이 있는 끝 : 2000LBS, 3000LBS, 6000LBS 소켓 용접형 : 3000LBS, 6000LBS, 9000LBS |
| 마무리 | 소금물에 절여지는 직류 전기로 자극된, 검은 (탄소) |
90' 팔꿈치가 익숙한 ASME B16.11은 90 도까지 파이프 또는 흐름 방향을 바꿉니다. 그들은 두 소켓 융착 (SW) 마지막 또는 두 나선부 (THD) 마지막 또는 한 소켓 용접 단부와 한 나사산이 있는 끝으로 구비될 수 있습니다. SW 90' 팔꿈치는 학급 3000 (1/8″ 내지 4″로부터의 규모)과 학급 6000 (1/8″ 내지 2″로부터의 규모)과 학급 9000 (1/8″ 내지 2″로부터의 규모)에 이용할 수 있습니다. THD 90' 팔꿈치는 학급 2000년에 이용할 수 있고, 학급 3000과 학급 6000 (모두 1/8″ 내지 4″로부터의 규모에서) 입니다.
ASME B16.11 SW 90' 팔꿈치 (밀리미터)의 차원
| NPS | 비 최대. |
비 분. |
A 3000# |
A 6000# |
A 9000# |
| 1/8" | 11.2 | 10.8 | 11.0 | 11.0 | - |
| 1/4" | 14.6 | 14.2 | 11.0 | 13.5 | - |
| 3/8" | 18.0 | 17.6 | 13.5 | 15.5 | - |
| 1/2" | 22.2 | 21.8 | 15.5 | 19.0 | 25.5 |
| 3/4" | 27.6 | 27.2 | 19.0 | 22.5 | 28.5 |
| 1" | 34.3 | 33.9 | 22.5 | 27.0 | 32.0 |
| 1-1/4" | 43.1 | 42.7 | 27.0 | 32.0 | 35.0 |
| 1-1/2" | 49.2 | 48.8 | 32.0 | 38.0 | 38.0 |
| 2" | 61.7 | 61.2 | 38.0 | 41.0 | 54.0 |
| 2-1/2" | 74.4 | 73.9 | 41.0 | - | - |
| 3" | 90.3 | 89.8 | 57.0 | - | - |
| 4" | 115.7 | 115.2 | 66.5 | - | - |
| NPS | Ｇ 3000# 분. |
Ｇ 6000# 분. |
Ｇ 9000# 분. |
Ｊ 분. |
| 1/8" | 2.41 | 3.15 | - | 9.5 |
| 1/4" | 3.02 | 3.68 | - | 9.5 |
| 3/8" | 3.20 | 4.01 | - | 9.5 |
| 1/2" | 3.73 | 4.78 | 7.47 | 9.5 |
| 3/4" | 3.91 | 5.56 | 7.82 | 12.5 |
| 1" | 4.55 | 6.35 | 9.09 | 12.5 |
| 1-1/4" | 4.85 | 6.35 | 9.70 | 12.5 |
| 1-1/2" | 5.08 | 7.14 | 10.15 | 12.5 |
| 2" | 5.54 | 8.74 | 11.07 | 16.0 |
| 2-1/2" | 7.01 | - | - | 16.0 |
| 3" | 7.62 | - | - | 16.0 |
| 4" | 8.56 | - | - | 19.0 |
| NPS | 3000# | 6000# | 9000# | |||
| Ｄ 최대. |
Ｄ 분. |
Ｄ 최대. |
Ｄ 분. |
Ｄ 최대. |
Ｄ 분. |
|
| 1/8" | 7.6 | 6.1 | 4.8 | 3.2 | - | - |
| 1/4" | 10.0 | 8.5 | 7.1 | 5.6 | - | - |
| 3/8" | 13.3 | 11.8 | 9.9 | 8.4 | - | - |
| 1/2" | 16.6 | 15.0 | 12.5 | 11.0 | 7.2 | 5.6 |
| 3/4" | 21.7 | 20.2 | 16.3 | 14.8 | 11.8 | 10.3 |
| 1" | 27.4 | 25.9 | 21.5 | 19.9 | 16.0 | 14.4 |
| 1-1/4" | 35.8 | 34.3 | 30.2 | 28.7 | 23.5 | 22.2 |
| 1-1/2" | 41.6 | 40.1 | 34.7 | 33.2 | 28.7 | 27.2 |
| 2" | 53.3 | 51.7 | 43.6 | 42.1 | 38.9 | 37.4 |
| 2-1/2" | 64.2 | 61.2 | - | - | - | - |
| 3" | 79.4 | 76.4 | - | - | - | - |
| 4" | 103.8 | 100.7 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| Ｃ 최대. |
Ｃ 분. |
Ｃ 최대. |
Ｃ 분. |
Ｃ 최대. |
Ｃ 분. |
|
| 1/8" | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 1/4" | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 3/8" | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 1/2" | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 |
| 3/4" | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 1" | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 1-1/4" | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 1-1/2" | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 2" | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 2-1/2" | 8.76 | 7.67 | - | - | - | - |
| 3" | 9.52 | 8.30 | - | - | - | - |
| 4" | 10.69 | 9.53 | - | - | - | - |
일반적 기록 : 모든 차원은 밀리미터에 있습니다
기록 : 한 : 소켓의 바닥에 대한 센터 ; 비 : 소켓 구멍 지름 ; Ｄ : 팔꿈치의 보어 지름 ; Ｃ : 소켓 벽 두께 ; Ｇ : 몸체 벽 두께 ; Ｊ : 소켓 깊이.
ASME B16.11 나선부이 90' 팔꿈치 (밀리미터)의 차원
| NPS | A 2000# |
A 3000# |
A 6000# |
Ｈ 2000# |
Ｈ 3000# |
Ｈ 6000# |
| 1/8" | 21 | 21 | 25 | 22 | 22 | 25 |
| 1/4" | 21 | 25 | 28 | 22 | 25 | 33 |
| 3/8" | 25 | 28 | 33 | 25 | 33 | 38 |
| 1/2" | 28 | 33 | 38 | 33 | 38 | 46 |
| 3/4" | 33 | 38 | 44 | 38 | 46 | 56 |
| 1" | 38 | 44 | 51 | 46 | 56 | 62 |
| 1-1/4" | 44 | 51 | 60 | 56 | 62 | 75 |
| 1-1/2" | 51 | 60 | 64 | 62 | 75 | 84 |
| 2" | 60 | 64 | 83 | 75 | 84 | 102 |
| 2-1/2" | 76 | 83 | 95 | 92 | 102 | 121 |
| 3" | 86 | 95 | 106 | 109 | 121 | 146 |
| 4" | 106 | 114 | 114 | 146 | 152 | 152 |
| NPS | Ｇ 2000# |
Ｇ 3000# |
Ｇ 6000# |
비 | L2 |
| 1/8" | 3.18 | 3.18 | 6.35 | 6.4 | 6.7 |
| 1/4" | 3.18 | 3.30 | 6.60 | 8.1 | 10.2 |
| 3/8" | 3.18 | 3.51 | 6.98 | 9.1 | 10.4 |
| 1/2" | 3.18 | 4.09 | 8.15 | 10.9 | 13.6 |
| 3/4" | 3.18 | 4.32 | 8.53 | 12.7 | 13.9 |
| 1" | 3.68 | 4.98 | 9.93 | 14.7 | 17.3 |
| 1-1/4" | 3.89 | 5.28 | 10.59 | 17.0 | 18.0 |
| 1-1/2" | 4.01 | 5.56 | 11.07 | 17.8 | 18.4 |
| 2" | 4.27 | 7.14 | 12.09 | 19.0 | 19.2 |
| 2-1/2" | 5.61 | 7.65 | 15.29 | 23.6 | 28.9 |
| 3" | 5.99 | 8.84 | 16.64 | 25.9 | 30.5 |
| 4" | 6.55 | 11.18 | 18.67 | 27.7 | 33.0 |
일반적 기록 : 모든 차원은 밀리미터에 있습니다
기록 : 한 : 나선부 팔꿈치의 센터·엔드형 ; Ｈ : 밴드의 외부 직경 ; Ｇ : 최소 벽 두께 ; 비 : 완전한 길이의 최소 길이 ; L2 : 유용한 스레드의 길이.
