제품 상세정보
원래 장소: 중국
브랜드 이름: KASUGAI
인증: ISO-9001; PED; AD 2000

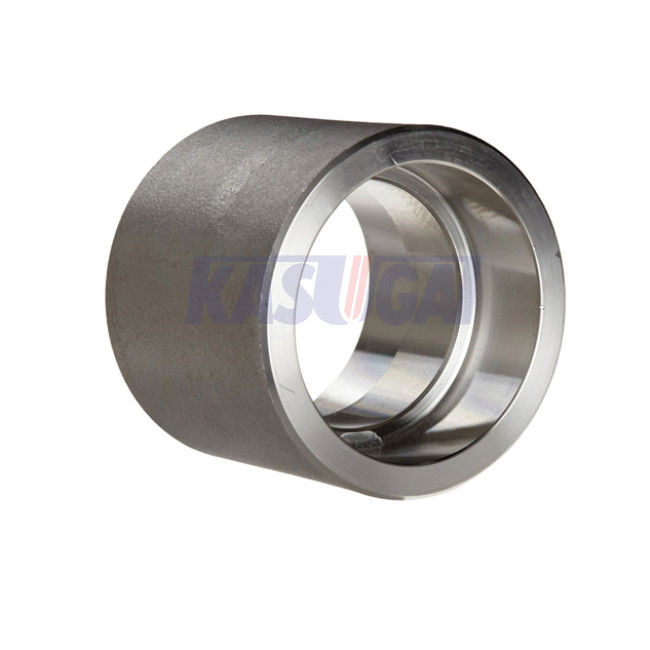

모델 번호: ASTM A403 WP304 ASME B16.11 단조 SW 고압 스테인리스 스틸 소켓 용접 커플링
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 협상됩니다
가격: PER BASE MATERIAL PRICE
포장 세부 사항: 내항성이 있는 포장
배달 시간: 한 컨테이너를 위한 60 일
지불 조건: Ｌ / Ｃ, Ｔ / Ｔ
공급 능력: 100 톤 / 달
상품 이름: |
ASTM A403 WP304 ASME B16.11 단조 SW 고압 스테인리스 스틸 소켓 용접 커플링 |
크기 범위: |
1/8 내지 4 |
벽 두께: |
SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120,SCH140, SCH160, XXS |
압력 클래스: |
클래스 3000, 6000, 9000 |
표준: |
ASTM A403 |
차원: |
ASME B16.11 |
상품 이름: |
ASTM A403 WP304 ASME B16.11 단조 SW 고압 스테인리스 스틸 소켓 용접 커플링 |
크기 범위: |
1/8 내지 4 |
벽 두께: |
SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120,SCH140, SCH160, XXS |
압력 클래스: |
클래스 3000, 6000, 9000 |
표준: |
ASTM A403 |
차원: |
ASME B16.11 |
ASTM A403 WP304 ASME B16.11은 SW 고압 스테인레스 강 소켓 융착 결합을 만들었습니다
제품 정보
| 상품 이름 | ASTM A403 WP304 ASME B16.11은 SW 고압 스테인레스 강 소켓 융착 결합을 만들었습니다 |
| 크기 범위 | 차원 : 1/8 내지 4 |
| 벽 두께 | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120,SCH140, SCH160, XXS |
| 표준 | ASTM A403 |
| 압력 클래스 | 3000 파운드, 6000 파운드, 9000 파운드 |
| 차원 | ASME B16.11 |
표준과 재료 : ASTM A403
ASTM A403 녹슬지 않는 강관이음은 송신 파이프를 위해 안출되고 굴려진 오스테나이트계 스테인레스 맞춤의 소재를 언급합니다. 상용 등급은 WP304/L, WP316/L 입니다. 그들은 엔지니어링 산업, 에너지 전환 발전소 등으로서의 많은 분야에 시용될 수 있습니다.
ASTM A403 화학조성 (%)
| 등급 A | 구성 (%) | |||||||||
| 등급 WP | UNS 선임 | Ｃ | Mn | Ｐ | Ｓ | Si | Ni | Cr | Mo | Ti |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11.0 | 18.0-22.0 | _ | _ |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12.0 | 18.0-22.0 | _ | _ |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | _ | _ |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | _ |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12.0 | 17.0-19.0 | _ | |
기록 :
ASME B16.11 소켓 융착 (SW) 결합의 차원
두 소켓 융착 (SW) 마지막, 비와 ASME B16.11forged 결합을 그린 그림 : 소켓 구멍 지름 ; Ｃ : 소켓 벽 두께 ; Ｄ : SW 결합의 보어 지름 ; Ｊ : 소켓 깊이 ; Ｅ : SW 결합의 길이를 놓기.
| NPS | 비 최대. |
비 분. |
Ｊ 분. |
Ｅ |
| 1/8" | 11.2 | 10.8 | 9.5 | 6.5 |
| 1/4" | 14.6 | 14.2 | 9.5 | 6.5 |
| 3/8" | 18.0 | 17.6 | 9.5 | 6.5 |
| 1/2" | 22.2 | 21.8 | 9.5 | 9.5 |
| 3/4" | 27.6 | 27.2 | 12.5 | 9.5 |
| 1" | 34.3 | 33.9 | 12.5 | 12.5 |
| 1-1/4" | 43.1 | 42.7 | 12.5 | 12.5 |
| 1-1/2" | 49.2 | 48.8 | 12.5 | 12.5 |
| 2" | 61.7 | 61.2 | 16.0 | 19.0 |
| 2-1/2" | 74.4 | 73.9 | 16.0 | 19.0 |
| 3" | 90.3 | 89.8 | 16.0 | 19.0 |
| 4" | 115.7 | 115.2 | 19.0 | 19.0 |
| NPS | 3000# | 6000# | 9000# | |||
| Ｃ 최대. | Ｃ 분 | Ｃ 최대. | Ｃ 분 | Ｃ 최대. | Ｃ 분 | |
| 1/8" | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 1/4" | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 3/8" | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 1/2" | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 |
| 3/4" | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 1" | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 1-1/4" | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 1-1/2" | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 2" | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 2-1/2" | 8.76 | 7.67 | - | - | - | - |
| 3" | 9.52 | 8.30 | - | - | - | - |
| 4" | 10.69 | 9.53 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| Ｄ 최대. | Ｄ 분 | Ｄ 최대 | Ｄ 분 | Ｄ 최대 | Ｄ 분 | |
| 1/8" | 7.6 | 6.1 | 4.8 | 3.2 | - | - |
| 1/4" | 10.0 | 8.5 | 7.1 | 5.6 | - | - |
| 3/8" | 13.3 | 11.8 | 9.9 | 8.4 | - | - |
| 1/2" | 16.6 | 15.0 | 12.5 | 11.0 | 7.2 | 5.6 |
| 3/4" | 21.7 | 20.2 | 16.3 | 14.8 | 11.8 | 10.3 |
| 1" | 27.4 | 25.9 | 21.5 | 19.9 | 16.0 | 14.4 |
| 1-1/4" | 35.8 | 34.3 | 30.2 | 28.7 | 23.5 | 22.2 |
| 1-1/2" | 41.6 | 40.1 | 34.7 | 33.2 | 28.7 | 27.2 |
| 2" | 53.3 | 51.7 | 43.6 | 42.1 | 38.9 | 37.4 |
| 2-1/2" | 64.2 | 61.2 | - | - | - | - |
| 3" | 79.4 | 76.4 | - | - | - | - |
| 4" | 103.8 | 100.7 | - | - | - | - |
