| 원래 장소 | 중국 |
| 브랜드 이름 | KASUGAI |
| 인증 | ISO-9001; PED; AD 2000 |
| 모델 번호 | ASTM A403 WP304 ASME B16.11 위조된 THD 고압 스테인리스 스틸 스레드 크로스 |
| 문서 | 제품 설명서 PDF |

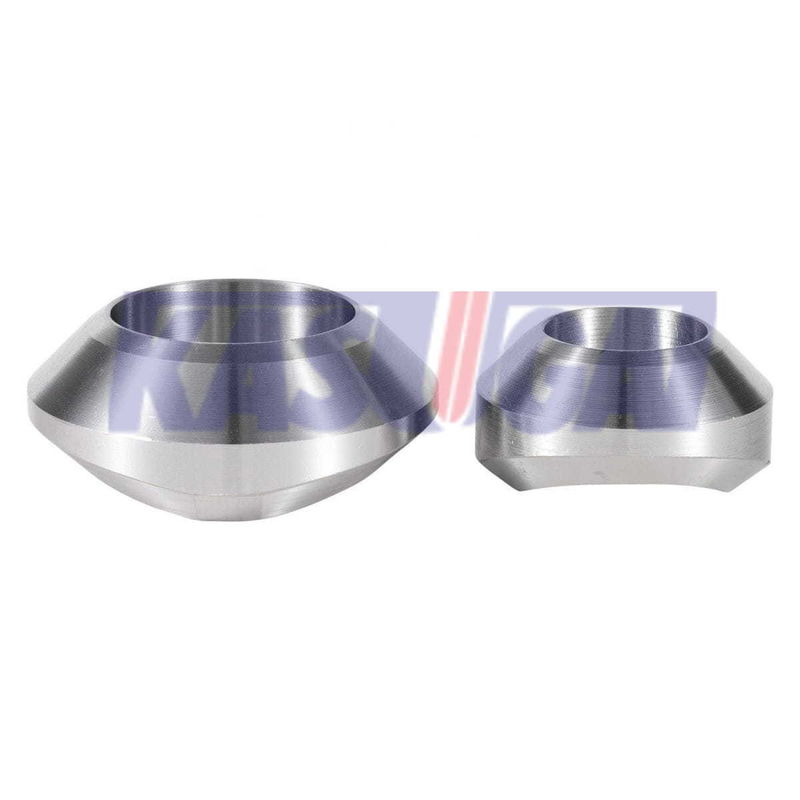

SCH120 벽 두께의 스테인레스 스틸 SWEEPOLET 고압 장착장치
제품 정보
·기능: 소켓 용접 결합은 소켓 용접 시스템에서 같은 크기의 두 파이프를 결합하도록 설계되었습니다.
·소재: 일반적으로 스테인리스 스틸, 탄소 스틸 또는 고온 및 고압 응용에 적합한 다른 재료로 만들어집니다.
·디자인: 각 끝에는 용접을 위한 파이프 끝을 수용하기 위한 소켓이 있으며, 강력하고 누출 저항성 연결을 제공합니다.
·설치: 파이프는 결합의 소켓에 삽입되어 안전한 관절을 만들기 위해 용접됩니다.
·신청서: 석유화학, 화학 및 석유 및 가스와 같은 산업에서 고압 시스템에서 파이프를 연결하는 데 널리 사용됩니다.
·장점:
강성: 파이프 간 견고하고 신뢰할 수 있는 연결을 제공합니다.
o 누출 저항: 시스템에서 누출을 방지하기 위해 단단한 밀폐를 보장합니다.
o 쉽게 설치: 소켓 용접은 간단하고 효율적인 결합 과정을 가능하게합니다.
| 제품 이름 | ASTM A403 WP304 ASME B16.11 고압 스테인리스 스틸 힌트 크로스 |
| 크기 범위 | 차원: 1/8~4 |
| 벽 두께 | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| 표준 | ASTM A403 |
| 압력급 | 3000 파운드, 6000 파운드, 9000 파운드 |
| 제조 표준 | ASME B1611 |
표준 및 재료: ASTM A403
ASTM A403 스테인리스 스틸 파이프 피팅은 압력 파이프에 대한 가공 및 롤링 오스텐리티크 스테인리스 피팅의 소재를 의미합니다. 일반적인 등급은 WP304/L, WP316/L입니다.그들은 엔지니어링 산업과 같은 많은 분야에서 사용될 수 있습니다.에너지 변환 시설 등
ASTM A403 화학 성분 (%)
| A급 | 성분 (%) | |||||||||
| WP 등급 | UNS 지정 | C | 원 | P | S | 네 | 니 | Cr | 모 | 티 |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 80.0-11.0 | 18.0-22.0 | _ | _ |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 80.0-12.0 | 18.0-22.0 | _ | _ |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | _ | _ |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 100.0-14.0 | 16.0-18.0 | 20.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 100.0-14.0 | 16.0-18.0 | 20.00-3.00 | _ |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 90.0-12.0 | 170.0-190 | _ | |
참고:
ASME B16.11의 도면은 가공된 티와 가공된 끝 (THD) 을 가지고 있습니다.A:크로스의 중앙에서 끝까지;H:밴드의 외부 지름G:최소 벽 두께B:완벽한 가닥의 최소 길이가L2:외부 가닥의 실제 길이가
| NPS | A 2000# |
A 3000# |
A 6000# |
H 2000# |
H 3000# |
H 6000# |
| 1/8" | 21 | 21 | 25 | 22 | 22 | 25 |
| 1/4인치 | 21 | 25 | 28 | 22 | 25 | 33 |
| 3/8" | 25 | 28 | 33 | 25 | 33 | 38 |
| 1/2인치 | 28 | 33 | 38 | 33 | 38 | 46 |
| 3/4인치 | 33 | 38 | 44 | 38 | 46 | 56 |
| 1" | 38 | 44 | 51 | 46 | 56 | 62 |
| 1-1/4" | 44 | 51 | 60 | 56 | 62 | 75 |
| 1-1/2인치 | 51 | 60 | 64 | 62 | 75 | 84 |
| 2" | 60 | 64 | 83 | 75 | 84 | 102 |
| 2 1/2" | 76 | 83 | 95 | 92 | 102 | 121 |
| 3" | 86 | 95 | 106 | 109 | 121 | 146 |
| 4인치 | 106 | 114 | 114 | 146 | 152 | 152 |
| NPS | G 2000# |
G 3000# |
G 6000# |
B | L2 |
| 1/8" | 3.18 | 3.18 | 6.35 | 6.4 | 6.7 |
| 1/4인치 | 3.18 | 3.30 | 6.60 | 8.1 | 10.2 |
| 3/8" | 3.18 | 3.51 | 6.98 | 9.1 | 10.4 |
| 1/2인치 | 3.18 | 4.09 | 8.15 | 10.9 | 13.6 |
| 3/4인치 | 3.18 | 4.32 | 8.53 | 12.7 | 13.9 |
| 1" | 3.68 | 4.98 | 9.93 | 14.7 | 17.3 |
| 1-1/4" | 3.89 | 5.28 | 10.59 | 17.0 | 18.0 |
| 1-1/2인치 | 4.01 | 5.56 | 11.07 | 17.8 | 18.4 |
| 2" | 4.27 | 7.14 | 12.09 | 19.0 | 19.2 |
| 2 1/2" | 5.61 | 7.65 | 15.29 | 23.6 | 28.9 |
| 3" | 5.99 | 8.84 | 16.64 | 25.9 | 30.5 |
| 4인치 | 6.55 | 11.18 | 18.67 | 27.7 | 33.0 |
