| 모델 번호 | ASTM A403 WP304 ASME B16.11 단조 SW 고압 스테인리스 스틸 소켓 용접 커플링 |
| 문서 | 제품 설명서 PDF |
SW 스테인리스 스틸 고압 픽팅, 발조 스테인리스 스틸 소켓 웰드 커플링
제품 정보
A소켓 용접 결합소켓 용접 시스템에서 두 개의 파이프를 결합하는 파이프 부착 장치의 유형입니다.
소켓 용접 결합은 소켓 용접 시스템에서 두 파이프의 연결을 용이하게 하는 기본 파이프 부착체로 강도, 누출 저항,다양한 산업용 용도로 설치가 용이합니다..

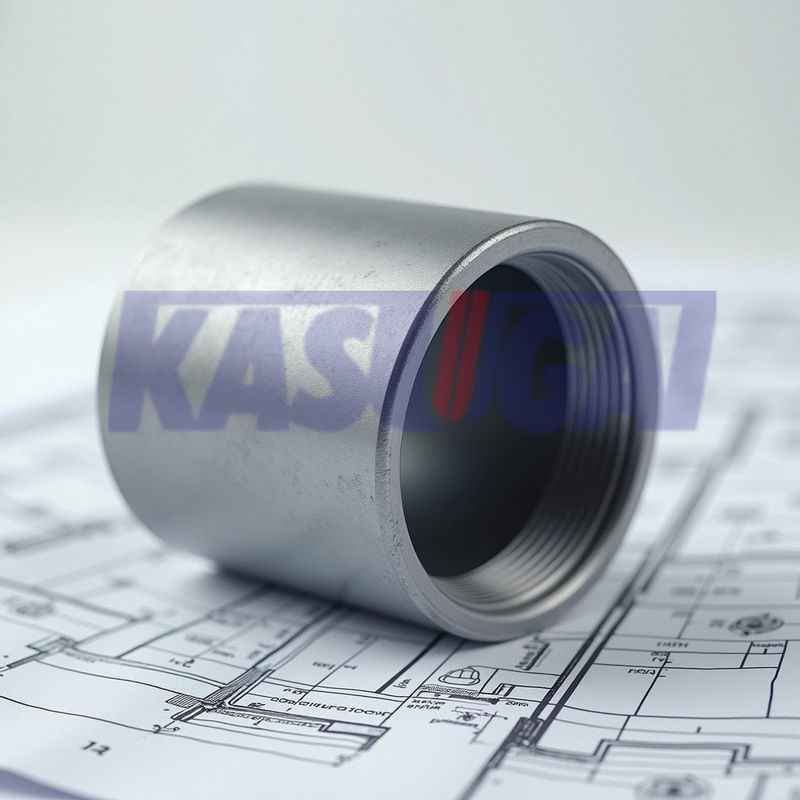

| 제품 이름 | ASTM A403 WP304 ASME B16.11 도장 SW 고압 스테인리스 스틸 소켓 용접 결합 |
| 크기 범위 | 차원: 1/8~4 |
| 벽 두께 | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| 표준 | ASTM A403 |
| 압력급 | 3000 파운드, 6000 파운드, 9000 파운드 |
| 크기 | ASME B1611 |
· 장점:
강성: 파이프 간 견고하고 신뢰할 수 있는 연결을 제공합니다.
누출 저항: 시스템에서 누출을 방지하기 위해 단단한 밀폐를 보장합니다.
쉽게 설치: 소켓 용접은 직결되고 효율적인 결합 과정을 가능하게합니다.
표준 및 재료: ASTM A403
ASTM A403 스테인리스 스틸 파이프 피팅은 압력 파이프에 대한 가공 및 롤링 오스텐리티크 스테인리스 피팅의 소재를 의미합니다. 일반적인 등급은 WP304/L, WP316/L입니다.그들은 엔지니어링 산업과 같은 많은 분야에서 사용될 수 있습니다.에너지 변환 시설 등
ASTM A403 화학 성분 (%)
| A급 | 성분 (%) | |||||||||
| WP 등급 | UNS 지정 | C | 원 | P | S | 네 | 니 | Cr | 모 | 티 |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 80.0-11.0 | 18.0-22.0 | _ | _ |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 80.0-12.0 | 18.0-22.0 | _ | _ |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | _ | _ |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 100.0-14.0 | 16.0-18.0 | 20.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 100.0-14.0 | 16.0-18.0 | 20.00-3.00 | _ |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 90.0-12.0 | 170.0-190 | _ | |
참고:
ASME B16.11 소켓 용접 (SW) 결합의 차원
ASME B16.11 두 개의 소켓 용접 (SW) 끝을 가진 가조 결합의 도면,B:소켓 구멍 지름C:소켓 벽 두께D:SW 접착기의 구멍 지름J:소켓 깊이E:SW 접착기의 설치 길이가
| NPS | B 최대 |
B 미니 |
J 미니 |
E |
| 1/8" | 11.2 | 10.8 | 9.5 | 6.5 |
| 1/4인치 | 14.6 | 14.2 | 9.5 | 6.5 |
| 3/8" | 18.0 | 17.6 | 9.5 | 6.5 |
| 1/2인치 | 22.2 | 21.8 | 9.5 | 9.5 |
| 3/4인치 | 27.6 | 27.2 | 12.5 | 9.5 |
| 1" | 34.3 | 33.9 | 12.5 | 12.5 |
| 1-1/4" | 43.1 | 42.7 | 12.5 | 12.5 |
| 1-1/2인치 | 49.2 | 48.8 | 12.5 | 12.5 |
| 2" | 61.7 | 61.2 | 16.0 | 19.0 |
| 2 1/2" | 74.4 | 73.9 | 16.0 | 19.0 |
| 3" | 90.3 | 89.8 | 16.0 | 19.0 |
| 4인치 | 115.7 | 115.2 | 19.0 | 19.0 |
| NPS | 3000# | 6000# | 9000# | |||
| Cmax | C 분 | Cmax | C 분 | Cmax | C 분 | |
| 1/8" | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 1/4인치 | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 3/8" | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 1/2인치 | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 |
| 3/4인치 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 1" | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 1-1/4" | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 1-1/2인치 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 2" | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 2 1/2" | 8.76 | 7.67 | - | - | - | - |
| 3" | 9.52 | 8.30 | - | - | - | - |
| 4인치 | 10.69 | 9.53 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| Dmax. | D 분 | D 최대 | D 분 | D 최대 | D 분 | |
| 1/8" | 7.6 | 6.1 | 4.8 | 3.2 | - | - |
| 1/4인치 | 10.0 | 8.5 | 7.1 | 5.6 | - | - |
| 3/8" | 13.3 | 11.8 | 9.9 | 8.4 | - | - |
| 1/2인치 | 16.6 | 15.0 | 12.5 | 11.0 | 7.2 | 5.6 |
| 3/4인치 | 21.7 | 20.2 | 16.3 | 14.8 | 11.8 | 10.3 |
| 1" | 27.4 | 25.9 | 21.5 | 19.9 | 16.0 | 14.4 |
| 1-1/4" | 35.8 | 34.3 | 30.2 | 28.7 | 23.5 | 22.2 |
| 1-1/2인치 | 41.6 | 40.1 | 34.7 | 33.2 | 28.7 | 27.2 |
| 2" | 53.3 | 51.7 | 43.6 | 42.1 | 38.9 | 37.4 |
| 2 1/2" | 64.2 | 61.2 | - | - | - | - |
| 3" | 79.4 | 76.4 | - | - | - | - |
| 4인치 | 103.8 | 100.7 | - | - | - | - |
