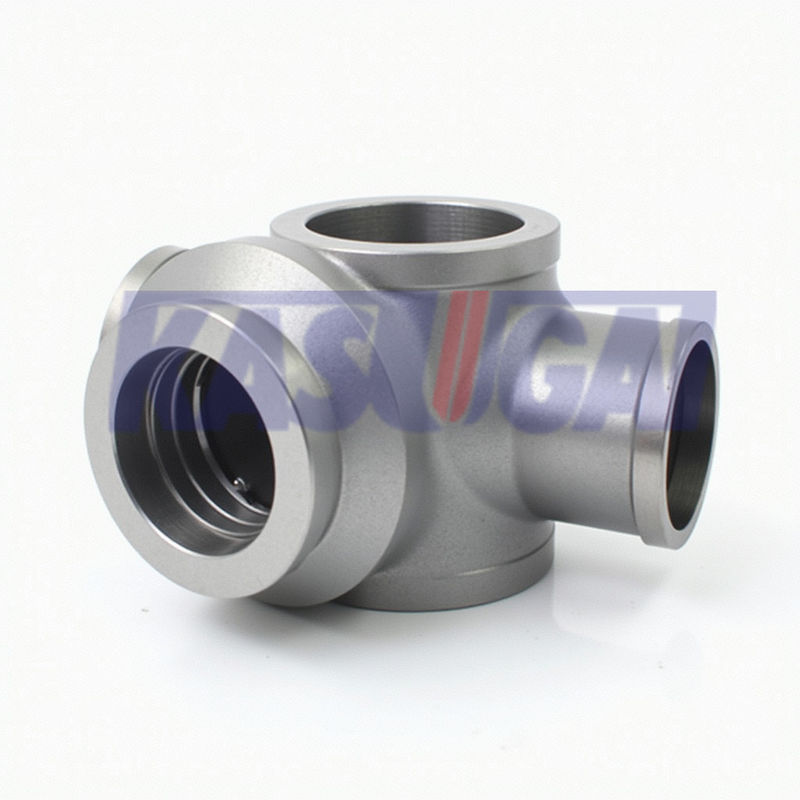

ASTM A403 WP304 ASME B16.11 SW 고압 스테인리스 스틸 소켓 용접십자
제품 정보
스테인리스 스틸 소켓 용접 크로스는 파이프 시스템에서 중요한 구성 요소이며 소켓 용접 응용 프로그램에서 파이프에 대한 안전하고 신뢰할 수있는 4 차원 교차점을 제공합니다.특히 청결과 조립의 편의성이 중요한 산업에서.
A스테인리스 스틸 소켓 용접 십자가소켓 용접 시스템에서 파이프에 대한 4차원 교차점을 제공하는 파이프 피팅의 일종입니다.
| 제품 이름 | ASTM A403 WP304 ASME B16.11 SW 고압 스테인리스 스틸 소켓 용접십자 |
| 크기 범위 | 차원: 1/8~4 |
| 벽 두께 | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| 표준 | ASTM A403 |
| 압력급 | 3000 파운드, 6000 파운드, 9000 파운드 |
| 제조 표준 | ASME B1611 |
표준 및 재료: ASTM A403
ASTM A403 스테인리스 스틸 파이프 피팅은 압력 파이프에 대한 가공 및 롤링 오스텐리티크 스테인리스 피팅의 소재를 의미합니다. 일반적인 등급은 WP304/L, WP316/L입니다.그들은 엔지니어링 산업과 같은 많은 분야에서 사용될 수 있습니다.에너지 변환 시설 등
ASTM A403 화학 성분 (%)
| A급 | 성분 (%) | |||||||||
| WP 등급 | UNS 지정 | C | 원 | P | S | 네 | 니 | Cr | 모 | 티 |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 80.0-11.0 | 18.0-22.0 | _ | _ |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 80.0-12.0 | 18.0-22.0 | _ | _ |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | _ | _ |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 100.0-14.0 | 16.0-18.0 | 20.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 100.0-14.0 | 16.0-18.0 | 20.00-3.00 | _ |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 90.0-12.0 | 170.0-190 | _ | |
참고:
ASME B16.11 소켓 용접 (SW) 크스의 차원
ASME B16.11의 도면은 소켓 용접 (SW) 을 가진 도형 십자 끝입니다.A:소켓의 중앙에서 아래로;B:소켓 구멍 지름C:소켓 벽 두께D:횡단 직경G:시체 벽 두께J:소켓 깊이
| NPS | B 최대 |
B 미니 |
A 3000# |
A 6000# |
A 9000# |
| 1/8" | 11.2 | 10.8 | 11.0 | 11.0 | - |
| 1/4인치 | 14.6 | 14.2 | 11.0 | 13.5 | - |
| 3/8" | 18.0 | 17.6 | 13.5 | 15.5 | - |
| 1/2인치 | 22.2 | 21.8 | 15.5 | 19.0 | 25.5 |
| 3/4인치 | 27.6 | 27.2 | 19.0 | 22.5 | 28.5 |
| 1" | 34.3 | 33.9 | 22.5 | 27.0 | 32.0 |
| 1-1/4" | 43.1 | 42.7 | 27.0 | 32.0 | 35.0 |
| 1-1/2인치 | 49.2 | 48.8 | 32.0 | 38.0 | 38.0 |
| 2" | 61.7 | 61.2 | 38.0 | 41.0 | 54.0 |
| 2 1/2" | 74.4 | 73.9 | 41.0 | - | - |
| 3" | 90.3 | 89.8 | 57.0 | - | - |
| 4인치 | 115.7 | 115.2 | 66.5 | - | - |
| NPS | G 3000# 미니 |
G 6000# 미니 |
G 9000# 미니 |
J 미니 |
| 1/8" | 2.41 | 3.15 | - | 9.5 |
| 1/4인치 | 3.02 | 3.68 | - | 9.5 |
| 3/8" | 3.20 | 4.01 | - | 9.5 |
| 1/2인치 | 3.73 | 4.78 | 7.47 | 9.5 |
| 3/4인치 | 3.91 | 5.56 | 7.82 | 12.5 |
| 1" | 4.55 | 6.35 | 9.09 | 12.5 |
| 1-1/4" | 4.85 | 6.35 | 9.70 | 12.5 |
| 1-1/2인치 | 5.08 | 7.14 | 10.15 | 12.5 |
| 2" | 5.54 | 8.74 | 11.07 | 16.0 |
| 2 1/2" | 7.01 | - | - | 16.0 |
| 3" | 7.62 | - | - | 16.0 |
| 4인치 | 8.56 | - | - | 19.0 |
| NPS | 3000# | 6000# | 9000# | |||
| Dmax. | D 분 | D 최대 | D 분 | D 최대 | D 분 | |
| 1/8" | 7.6 | 6.1 | 4.8 | 3.2 | - | - |
| 1/4인치 | 10.0 | 8.5 | 7.1 | 5.6 | - | - |
| 3/8" | 13.3 | 11.8 | 9.9 | 8.4 | - | - |
| 1/2인치 | 16.6 | 15.0 | 12.5 | 11.0 | 7.2 | 5.6 |
| 3/4인치 | 21.7 | 20.2 | 16.3 | 14.8 | 11.8 | 10.3 |
| 1" | 27.4 | 25.9 | 21.5 | 19.9 | 16.0 | 14.4 |
| 1-1/4" | 35.8 | 34.3 | 30.2 | 28.7 | 23.5 | 22.2 |
| 1-1/2인치 | 41.6 | 40.1 | 34.7 | 33.2 | 28.7 | 27.2 |
| 2" | 53.3 | 51.7 | 43.6 | 42.1 | 38.9 | 37.4 |
| 2 1/2" | 64.2 | 61.2 | - | - | - | - |
| 3" | 79.4 | 76.4 | - | - | - | - |
| 4인치 | 103.8 | 100.7 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| Cmax | C 분 | Cmax | C 분 | Cmax | C 분 | |
| 1/8" | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 1/4인치 | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 3/8" | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 1/2인치 | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 |
| 3/4인치 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 1" | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 1-1/4" | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 1-1/2인치 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 2" | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 2 1/2" | 8.76 | 7.67 | - | - | - | - |
| 3" | 9.52 | 8.30 | - | - | - | - |
| 4인치 | 10.69 | 9.53 | - | - | - | - |
