| 원래 장소 | 중국 |
| 브랜드 이름 | KASUGAI |
| 인증 | ISO-9001; PED; AD 2000 |
| 모델 번호 | ASTM A403 WP304 ASME B16.11 위조된 THD 고압 스테인리스 스틸 스레드 크로스 |
| 문서 | 제품 설명서 PDF |

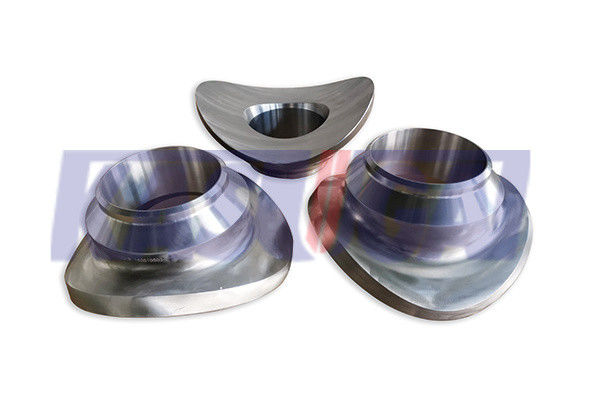

스웨이폴트 스테인리스 스틸 고압 핑팅
제품 정보
스위폴렛 (Sweepolet) 은 파이프 시스템에서 사용되는 가닥 연결 장착 장치의 일종으로, 유동 파이프에서 가닥 파이프로 부드러운 흐름 전환을 제공하기 위해 설계되었습니다."무화강 스위폴렛"으로 지정된 경우"는 장착 장치가 스테인리스 스틸 재료로 만들어졌으며, 부식 저항성과 내구성을 제공합니다.
스테인레스 스틸 스위폴렛은 스테인레스 스틸을 사용하여 제조됩니다. 스테인레스 스틸은 excellent corrosion resistance properties로 유명합니다. 일반적으로 사용되는 스테인레스 스틸 등급은 304, 316, 316L입니다.
스위폴렛은 주 파이프에서 지부 파이프로 부드러운 흐름 전환을 허용하는 곡선 또는 스위핑 출구가 있습니다. 이 설계는 파이프 시스템에서 격동과 압력 하락을 최소화합니다.
| 제품 이름 | ASTM A403 WP304 ASME B16.11 고압 스테인리스 스틸 힌트 크로스 |
| 크기 범위 | 차원: 1/8~4 |
| 벽 두께 | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| 표준 | ASTM A403 |
| 압력급 | 3000 파운드, 6000 파운드, 9000 파운드 |
| 제조 표준 | ASME B1611 |
표준 및 재료: ASTM A403
ASTM A403 스테인리스 스틸 파이프 피팅은 압력 파이프에 대한 가공 및 롤링 오스텐리티크 스테인리스 피팅의 소재를 의미합니다. 일반적인 등급은 WP304/L, WP316/L입니다.그들은 엔지니어링 산업과 같은 많은 분야에서 사용될 수 있습니다.에너지 변환 시설 등
ASTM A403 화학 성분 (%)
| A급 | 성분 (%) | |||||||||
| WP 등급 | UNS 지정 | C | 원 | P | S | 네 | 니 | Cr | 모 | 티 |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 80.0-11.0 | 18.0-22.0 | _ | _ |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 80.0-12.0 | 18.0-22.0 | _ | _ |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | _ | _ |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 100.0-14.0 | 16.0-18.0 | 20.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 100.0-14.0 | 16.0-18.0 | 20.00-3.00 | _ |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 90.0-12.0 | 170.0-190 | _ | |
참고:
ASME B16.11의 도면은 가공된 티와 가공된 끝 (THD) 을 가지고 있습니다.A:크로스의 중앙에서 끝까지;H:밴드의 외부 지름G:최소 벽 두께B:완벽한 가닥의 최소 길이가L2:외부 가닥의 실제 길이가
| NPS | A 2000# |
A 3000# |
A 6000# |
H 2000# |
H 3000# |
H 6000# |
| 1/8" | 21 | 21 | 25 | 22 | 22 | 25 |
| 1/4인치 | 21 | 25 | 28 | 22 | 25 | 33 |
| 3/8" | 25 | 28 | 33 | 25 | 33 | 38 |
| 1/2인치 | 28 | 33 | 38 | 33 | 38 | 46 |
| 3/4인치 | 33 | 38 | 44 | 38 | 46 | 56 |
| 1" | 38 | 44 | 51 | 46 | 56 | 62 |
| 1-1/4" | 44 | 51 | 60 | 56 | 62 | 75 |
| 1-1/2인치 | 51 | 60 | 64 | 62 | 75 | 84 |
| 2" | 60 | 64 | 83 | 75 | 84 | 102 |
| 2 1/2" | 76 | 83 | 95 | 92 | 102 | 121 |
| 3" | 86 | 95 | 106 | 109 | 121 | 146 |
| 4인치 | 106 | 114 | 114 | 146 | 152 | 152 |
| NPS | G 2000# |
G 3000# |
G 6000# |
B | L2 |
| 1/8" | 3.18 | 3.18 | 6.35 | 6.4 | 6.7 |
| 1/4인치 | 3.18 | 3.30 | 6.60 | 8.1 | 10.2 |
| 3/8" | 3.18 | 3.51 | 6.98 | 9.1 | 10.4 |
| 1/2인치 | 3.18 | 4.09 | 8.15 | 10.9 | 13.6 |
| 3/4인치 | 3.18 | 4.32 | 8.53 | 12.7 | 13.9 |
| 1" | 3.68 | 4.98 | 9.93 | 14.7 | 17.3 |
| 1-1/4" | 3.89 | 5.28 | 10.59 | 17.0 | 18.0 |
| 1-1/2인치 | 4.01 | 5.56 | 11.07 | 17.8 | 18.4 |
| 2" | 4.27 | 7.14 | 12.09 | 19.0 | 19.2 |
| 2 1/2" | 5.61 | 7.65 | 15.29 | 23.6 | 28.9 |
| 3" | 5.99 | 8.84 | 16.64 | 25.9 | 30.5 |
| 4인치 | 6.55 | 11.18 | 18.67 | 27.7 | 33.0 |
