제품 상세정보
원래 장소: 중국
브랜드 이름: Kasugai

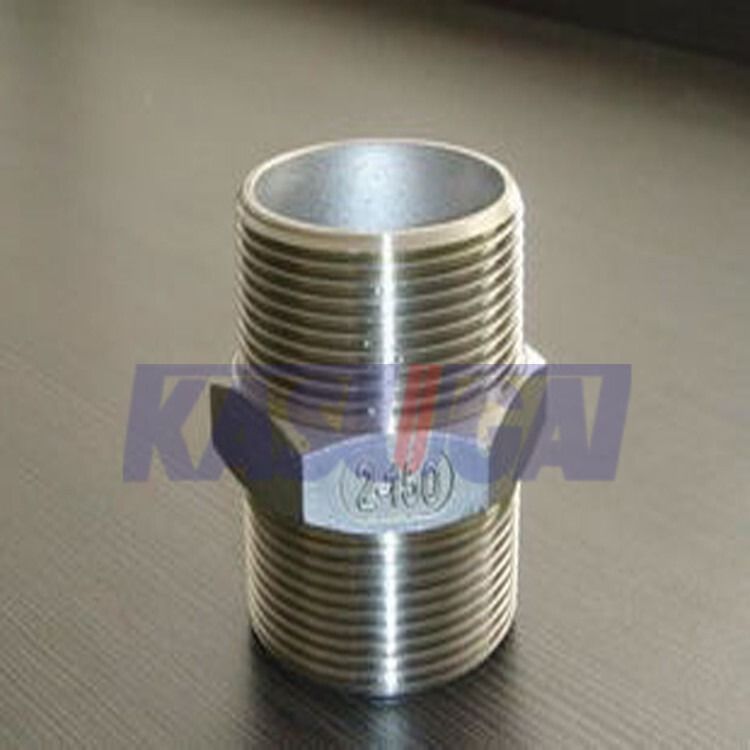

모델 번호: ASTM A403 WP304 ASME B16.11 단조 THD 고압 스테인리스 스틸 나사식 커플링
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 협상 가능
가격: 협상 가능
포장 세부 사항: 항해에 적합한 팩왕
배달 시간: 30 - 60 근무일
지불 조건: Ｌ / Ｃ, Ｔ / Ｔ
공급 능력: 달 당 1000 톤
제품 이름: |
단조 THD 스테인레스 스틸 스레드 커플 링 |
스레드 유형: |
ASME B1.20.1(NPT), BS 21(NSPT), DIN2999/259 |
크기 범위: |
1/8 내지 4 |
압력 클래스: |
클래스 3000, 6000 |
표준: |
ASTM A403 |
크기: |
ASME B16.11 |
키워드: |
스테인레스 강 고압 맞춤 |
공통등급: |
WP304/L, WP316/L |
제품 이름: |
단조 THD 스테인레스 스틸 스레드 커플 링 |
스레드 유형: |
ASME B1.20.1(NPT), BS 21(NSPT), DIN2999/259 |
크기 범위: |
1/8 내지 4 |
압력 클래스: |
클래스 3000, 6000 |
표준: |
ASTM A403 |
크기: |
ASME B16.11 |
키워드: |
스테인레스 강 고압 맞춤 |
공통등급: |
WP304/L, WP316/L |
ASTM A403 스테인리스 스틸 고압 가공 THD 가닥 결합
제품 정보
ASTM A403 스테인리스 스틸 스레드 커플링은 고품질의 스테인리스 스틸 소재로 제조되며, 뛰어난 부식 저항성과 내구성을 제공합니다.그것은 두 가닥 파이프 또는 피팅을 안전하고 효율적으로 연결하도록 설계되었습니다.결합은 양쪽 끝에서 내부 가닥을 갖추고 있으며 외부 가닥 파이프 또는 피팅과 단단하고 신뢰할 수있는 연결을 허용합니다.
| 제품 이름 | ASTM A403 WP304 ASME B16.11 고압 스테인리스 스틸 힌드 커플링 |
| 스레드 타입 | ASME B120.1 (NPT), BS 21 (NSPT), DIN2999/259 |
| 크기 범위 | 차원: 1/8~4 |
| 벽 두께 | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| 표준 | ASTM A403 |
| 압력급 | 3000 파운드, 6000 파운드, 9000 파운드 |
| 크기 | ASME B1611 |
ASTM A403 화학 성분 (%)
| A급 | 성분 (%) | |||||||||
| WP 등급 | UNS 지정 | C | 원 | P | S | 네 | 니 | Cr | 모 | 티 |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 80.0-11.0 | 18.0-22.0 | _ | _ |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 80.0-12.0 | 18.0-22.0 | _ | _ |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | _ | _ |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 100.0-14.0 | 16.0-18.0 | 20.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 100.0-14.0 | 16.0-18.0 | 20.00-3.00 | _ |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 90.0-12.0 | 170.0-190 | _ | |
표준 및 재료: ASTM A403
ASTM A403 스테인리스 스틸 파이프 피팅은 압력 파이프에 대한 가공 및 롤링 오스텐리티크 스테인리스 피팅의 소재를 의미합니다. 일반적인 등급은 WP304/L, WP316/L입니다.그들은 엔지니어링 산업과 같은 많은 분야에서 사용될 수 있습니다.에너지 변환 시설 등
ASTM A403 스테인리스 스틸 스레드 커플링은 여러 가지 장점을 제공합니다. 전문 도구 또는 용접이 필요하지 않고 쉽게 설치 및 해체 할 수 있습니다.스레드 연결은 신뢰할 수 있고 누출 없는 관절을 제공합니다, 저압 및 고압 응용 용도로 적합. 또한 스테인레스 스틸 구조는 부식 및 다른 혹독한 환경 요인에 대한 저항을 보장합니다.까다로운 운영 조건에 적합하도록.
참고:
표에 ellipsis가 나타난 경우, 요구 사항이 없으며 요소가 분석되거나 보고되어야 합니다.
질소의 분석 방법은 구매자와 제조업체의 합의에 따라 이루어져야 합니다.
콜럼비아 0.10-0.30%; 바나디움 0.10-0.30%
작은 지름 또는 얇은 벽 또는 둘 다에 대해 많은 도출 패스가 필요한 경우 TP304L 및 TP316L 등급에서 최대 0.04%의 탄소가 필요합니다.작은 외부 지름의 튜브는 0보다 작은 것으로 정의됩니다..500in.(23.7mm) 외부 지름과 가벼운 벽 튜브로 0.049in.(1.24mm) 미만의 평균 벽 두께
ASME B16.11 스레드 (THD) 결합의 차원
ASME B16.11의 도면 두 개의 힌트 (THD) 끝으로 만든 결합.B:완벽한 가닥의 최소 길이가L2:외부 가닥의 실제 길이가D:외부 지름W:끝에서 끝으로 나선 접착기의 길이가
| NPS | B | L2 | D 3000# |
D 6000# |
W |
| 1/8" | 6.4 | 6.7 | 16 | 22 | 32 |
| 1/4인치 | 8.1 | 10.2 | 19 | 25 | 35 |
| 3/8" | 9.1 | 10.4 | 22 | 32 | 48 |
| 1/2인치 | 10.9 | 13.6 | 28 | 38 | 48 |
| 3/4인치 | 12.7 | 13.9 | 35 | 44 | 51 |
| 1" | 14.7 | 17.3 | 44 | 57 | 60 |
| 1-1/4" | 17.0 | 18.0 | 57 | 64 | 67 |
| 1-1/2인치 | 17.8 | 18.4 | 64 | 76 | 79 |
| 2" | 19.0 | 19.2 | 76 | 92 | 86 |
| 2 1/2" | 23.6 | 28.9 | 92 | 108 | 92 |
| 3" | 25.9 | 30.5 | 108 | 127 | 108 |
| 4인치 | 27.7 | 33.0 | 140 | 159 | 121 |
