| 원래 장소 | 중국 |
| 브랜드 이름 | Kasugai |
| 모델 번호 | ASTM A234 WPB B16.9 똑같은 Tee |
| 문서 | 제품 설명서 PDF |

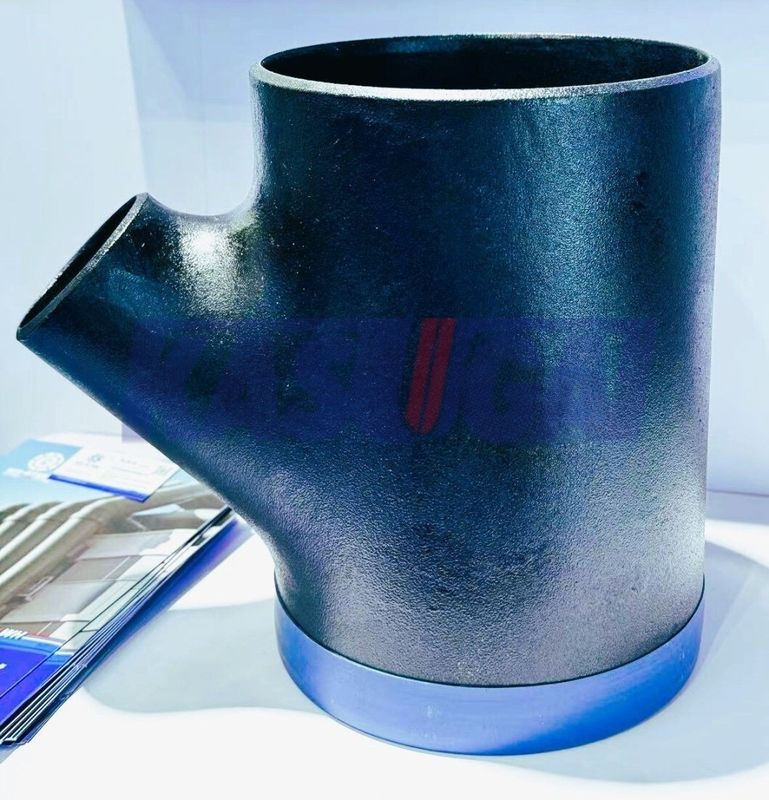

ASTM A234 WPB B16.9 파이프 시스템용 탄소 강철 측면
- 탄소 강철 측면은 일반적으로 용접 연결을 위해 설계되어 강하고 신뢰할 수있는 관절을 제공합니다.
- 용접은 파이프 시스템에서 견고하고 누출 없는 조립을 보장합니다.
응용 프로그램:
- 탄소 강철 측면은 다양한 산업 및 상업 파이프 시스템에서 널리 사용됩니다. 예를 들어:
- 석유 및 가스 파이프 라인
- 화학 가공 공장
- 전력 생산 시설
- HVAC 시스템
- 물 및 폐수 처리 시설
기능:
- 옆면은 일반적으로 45도 또는 90도 각도로 두 파이프를 연결할 수 있습니다.
- 한 파이프는 론이고 다른 파이프는 가지입니다.
- 이 구성은 일반적으로 두 번째 파이프 라운드를 만들기 위해 주 파이프에서 갈라지는 데 사용됩니다.
제품 정보
| 제품 이름 | ASTM A234 WPB B16.9 탄소 강철 동등 Tee |
| 크기 범위 | 1/2~48 |
| 벽 두께 | Sch20S에서 Sch80S |
| 표준 |
ASTM A234 |
| 등급 | WPB |
| 제조 표준 |
ASME B169 |
| 코팅 | 검은색 프라이머 코팅, 핫 디프 젤리화, 진크 플라크 코팅 (전기 젤리화), 강소를 억제하는 기름 또는 라크 코팅. |
ASTM A234 WPB 동일한 크기의 티
| NPS (인치) | 비벨에 있는 디아 밖에서 | 중앙에서 끝까지 | |
| 과다 복용 | 실행 (C) | 출구 (M) | |
| 1/2 | 21.3 | 25 | 25 |
| 3/4 | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 1 1/4 | 42.2 | 48 | 48 |
| 1 1/2 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 2 1/2 | 73 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 3 1/2 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.1 | 216 | 216 |
| 12 | 323.9 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.2 | 343 | 343 |
| 20 | 508 | 381 | 381 |
| 22 | 559 | 419 | 419 |
| 24 | 610 | 432 | 432 |
| 26 | 660 | 495 | 495 |
| 28 | 711 | 521 | 521 |
| 30 | 762 | 559 | 559 |
| 32 | 813 | 597 | 597 |
| 34 | 864 | 635 | 635 |
| 36 | 914 | 673 | 673 |
| 38 | 965 | 711 | 711 |
| 40 | 1016 | 749 | 749 |
| 42 | 1067 | 762 | 711 |
| 44 | 1118 | 813 | 762 |
| 46 | 1168 | 851 | 800 |
| 48 | 1219 | 889 | 838 |
ASTM A234 WPB 화학적 성분 (%)
| 등급 | C | 원 | P | S | 네 | Cr | 모 | 니 | 큐 | V |
| WPB | ≤0.30 | 0.29-1.60 | ≤0.050 | ≤0.058 | ≥ 0.10 | ≤0.40 | ≤0.15 | ≤0.40 | ≤0.40 | ≤0.08 |
*ASTM A234 Gr. WPB의 경우 열분석과 다음 공식에 기초한 탄소 적 (C.E.) 은 0보다 크지 않아야 한다.50C.E. = C + Mn / 6 + (Cr + Mo + V) / 5 + (Ni + Cu) / 15. C.E. 값은 시험 보고서에 기재되어야 합니다.
* 막대기 또는 판으로 만든 ASTM A234 WPB 피팅은 최대 0.35의 탄소를 포함할 수 있으며, 가조로 만든 피팅은 최소 0.35의 탄소와 0.35의 실리콘을 포함할 수 있습니다.
*특정 탄소 최대량 이하의 0.01%의 각 감소에 따라, 최대 1.65%까지, 지정된 최대량 이상의 0.06%의 망간이 증가할 수 있습니다.
* 구리, 니켈, 크롬 및 몰리브덴의 합은 1.00%를 초과하지 않습니다.
