| 원래 장소 | 중국 |
| 브랜드 이름 | Kasugai |
| 모델 번호 | ASTM A234 WPB B16.9 편심 리듀서 |
| 문서 | 제품 설명서 PDF |

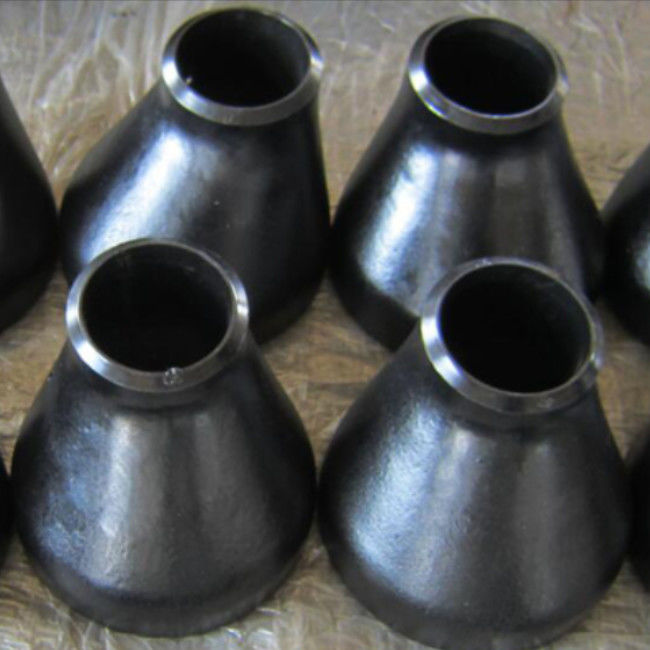

ASTM A234 Gr. WPB ASME B16.9 탄소강 편심 리듀서
ASTM A234 WPB B16.9 편심 리듀서
STM A234 WPB 환원제는 배관 시스템에서 다른 크기의 2개 파이프를 연결시키는데 사용됩니다. A234 WPB 환원제의 한쪽 끝은 큰 입경 파이프의 직경에 해당되고 집중적 환원제 A234의 다른 방향의 발단이 소구경관의 직경에 해당됩니다.
ASTM A234 편심 리듀서는 드문 형태입니다. 그것은 단지 그것의 길이에서 일 측에 신체에서 확장을 가지고 있습니다. 길이에서 건너편은 파이프와 평행한 채로 남아 있습니다. 이것은 그것을 정렬하고 특정 위치에서 취급되도록 쉽게 합니다. A234 편심 리듀서는 집중적 것으로서 또한 효과적이지만, 필요에 더 특별합니다. SCH 40 WPB 환원제는 일정 40에서 명목상 관경을 보여줍니다. WPB 집중적 환원제는 압력의 비약적인 변화가 시스템을 손상시킬 수 있는 내보내는 것이 사용된 ASTM A234 WPB 환원제에 대한 특정 버전입니다.
ASTM A234 WPB B16.9 집중적이 / 편심 리듀서 차원 (밀리미터)
환원제는 새된 디자이너들이 파이프의 스트레이트 런의 지름을 감소시키고 싶을 때 종종 사용됩니다. ASME B16.9에 이용할 수 있는 표준 환원제에 대한 2 스타일이 있습니다 : 동심형 - 공통 중심선을 가지고 있습니다 ; 편심 리듀서 - 욕심 부리는 차감 계산된 중앙선.
| NPS | O.D Ｌ 밀리미터 인치 |
O.D Ｓ 밀리미터 인치 |
Ｈ 밀리미터 인치 |
| 3/4 Ｘ 1/2 | 26.7 1.05 |
21.3 0.84 |
38 1.50 |
| 3/4 Ｘ 3/8 | 26.7 1.05 |
17.3 0.68 |
38 1.50 |
| 1 Ｘ 3/4 | 33.4 1.32 |
26.7 1.05 |
51 2.00 |
| 1 Ｘ 1/2 | 33.4 1.32 |
21.3 0.84 |
51 2.00 |
| 1-1/4 Ｘ 1 | 42.2 1.66 |
33.4 1.32 |
51 2.00 |
| 1-1/4 Ｘ 3/4 | 42.2 1.66 |
26.7 1.05 |
51 2.00 |
| 1-1/4 Ｘ 1/2 | 42.2 1.66 |
21.3 0.84 |
51 2.00 |
| 1-1/2 Ｘ 1-1/4 | 48.3 1.90 |
42.2 1.66 |
64 2.50 |
| 1-1/2 Ｘ 1 | 48.3 1.90 |
33.4 1.32 |
64 2.50 |
| 1-1/2 Ｘ 3/4 | 48.3 1.90 |
26.7 1.05 |
64 2.50 |
| 1-1/2 Ｘ 1/2 | 48.3 1.90 |
21.3 0.84 |
64 2.50 |
| 2 Ｘ 1-1/2 | 60.3 2.38 |
48.3 1.90 |
76 3.00 |
| 2 Ｘ 1-1/4 | 60.3 2.38 |
42.2 1.66 |
76 3.00 |
| 2 Ｘ 1 | 60.3 2.38 |
33.4 1.32 |
76 3.00 |
| 2 Ｘ 3/4 | 60.3 2.38 |
26.7 1.05 |
76 3.00 |
| 2-1/2 Ｘ 2 | 73.0 2.88 |
60.3 2.38 |
89 3.50 |
| 2-1/2 Ｘ 1-1/2 | 73.0 2.88 |
48.3 1.90 |
89 3.50 |
| 2-1/2 Ｘ 1-1/4 | 73.0 2.88 |
42.2 1.66 |
89 3.50 |
| 2-1/2 Ｘ 1 | 73.0 2.88 |
33.4 1.32 |
89 3.50 |
| 3 Ｘ 2-1/2 | 88.9 3.50 |
73.0 2.88 |
89 3.50 |
| 3 Ｘ 2 | 88.9 3.50 |
60.3 2.38 |
89 3.50 |
| 3 Ｘ 1-1/2 | 88.9 3.50 |
48.3 1.90 |
89 3.50 |
| 3 Ｘ 1-1/4 | 88.9 3.50 |
42.2 1.66 |
89 3.50 |
| 3-1/2 Ｘ 3 | 101.6 4.00 |
88.9 3.50 |
102 4.00 |
| 3-1/2 Ｘ 2-1/2 | 101.6 4.00 |
73.0 2.88 |
102 4.00 |
| 3-1/2 Ｘ 2 | 101.6 4.00 |
60.3 2.38 |
102 4.00 |
| 3-1/2 Ｘ 1-1/2 | 101.6 4.00 |
48.3 1.90 |
102 4.00 |
| 3-1/2 Ｘ 1-1/4 | 101.6 4.00 |
42.2 1.66 |
102 4.00 |
| 4 Ｘ 3-1/2 | 114.3 4.50 |
101.6 4.00 |
102 4.00 |
| 4 Ｘ 3 | 114.3 4.50 |
88.9 3.50 |
102 4.00 |
| 4 Ｘ 2-1/2 | 114.3 4.50 |
73.0 2.88 |
102 4.00 |
| 4 Ｘ 2 | 114.3 4.50 |
60.3 2.38 |
102 4.00 |
| 4 Ｘ 1-1/2 | 114.3 4.50 |
48.3 1.90 |
102 4.00 |
| 5 Ｘ 4 | 141.3 5.56 |
114.3 4.50 |
127 5.00 |
| 5 Ｘ 3-1/2 | 141.3 5.56 |
101.6 4.00 |
127 5.00 |
| 5 Ｘ 3 | 141.3 5.56 |
88.9 3.50 |
127 5.00 |
| 5 Ｘ 2-1/2 | 141.3 5.56 |
73.0 2.88 |
127 5.00 |
| 5 Ｘ 2 | 141.3 5.56 |
60.3 2.38 |
127 5.00 |
| 6 Ｘ 5 | 168.3 6.62 |
141.3 5.56 |
140 5.50 |
| 6 Ｘ 4 | 168.3 6.62 |
114.3 4.50 |
140 5.50 |
| 6 Ｘ 3-1/2 | 168.3 6.62 |
101.6 4.00 |
140 5.50 |
| 6 Ｘ 3 | 168.3 6.62 |
88.9 3.50 |
140 5.50 |
| 6 Ｘ 2-1/2 | 168.3 6.62 |
73.0 2.88 |
140 5.50 |
| 8 Ｘ 6 | 219.1 8.62 |
168.3 6.62 |
152 6.00 |
| 8 Ｘ 5 | 219.1 8.62 |
141.3 5.56 |
152 6.00 |
| 8 Ｘ 4 | 219.1 8.62 |
114.3 4.50 |
152 6.00 |
| 8 Ｘ 3-1/2 | 219.1 8.62 |
101.6 4.00 |
152 6.00 |
| 10 Ｘ 8 | 273.0 10.75 |
219.1 8.62 |
178 7.00 |
| 10 Ｘ 6 | 273.0 10.75 |
168.3 6.62 |
178 7.00 |
| 10 Ｘ 5 | 273.0 10.75 |
141.3 5.56 |
178 7.00 |
| 10 Ｘ 4 | 273.0 10.75 |
114.3 4.50 |
178 7.00 |
| 12 Ｘ 10 | 323.8 12.75 |
273.0 10.75 |
203 8.00 |
| 12 Ｘ 8 | 323.8 12.75 |
219.1 8.62 |
203 8.00 |
| 12 Ｘ 6 | 323.8 12.75 |
168.3 6.62 |
203 8.00 |
| 12 Ｘ 5 | 323.8 12.75 |
141.3 5.56 |
203 8.00 |
| 14 Ｘ 12 | 355.6 14.00 |
323.8 12.75 |
330 13.00 |
| 14 Ｘ 10 | 355.6 14.00 |
273.0 10.75 |
330 13.00 |
| 14 Ｘ 8 | 355.6 14.00 |
219.1 8.62 |
330 13.00 |
| 14 Ｘ 6 | 355.6 14.00 |
168.3 6.62 |
330 13.00 |
| 16 Ｘ 14 | 406.4 16.00 |
355.6 14.00 |
356 14.00 |
| 16 Ｘ 12 | 406.4 16.00 |
323.8 12.75 |
356 14.00 |
| 16 Ｘ 10 | 406.4 16.00 |
273.0 10.75 |
356 14.00 |
| 16 Ｘ 8 | 406.4 16.00 |
219.1 8.62 |
356 14.00 |
| 18 Ｘ 16 | 457 18.00 |
406.4 16.00 |
381 15.00 |
| 18 Ｘ 14 | 457 18.00 |
355.6 14.00 |
381 15.00 |
| 18 Ｘ 12 | 457 18.00 |
323.8 12.75 |
381 15.00 |
| 18 Ｘ 10 | 457 18.00 |
273.0 10.75 |
381 15.00 |
| 20 Ｘ 18 | 508 20.00 |
457 18.00 |
508 20.00 |
| 20 Ｘ 16 | 508 20.00 |
406.4 16.00 |
508 20.00 |
| 20 Ｘ 14 | 508 20.00 |
355.6 14.00 |
508 20.00 |
| 20 Ｘ 12 | 508 20.00 |
323.8 12.75 |
508 20.00 |
| 22 Ｘ 20 | 559 22.00 |
508 20.00 |
508 20.00 |
| 22 Ｘ 18 | 559 22.00 |
457 18.00 |
508 20.00 |
| 22 Ｘ 16 | 559 22.00 |
406.4 16.00 |
508 20.00 |
| 22 Ｘ 14 | 559 22.00 |
355.6 14.00 |
508 20.00 |
| 24 Ｘ 22 | 610 24.00 |
559 22.00 |
508 20.00 |
| 24 Ｘ 20 | 610 24.00 |
508 20.00 |
508 20.00 |
| 24 Ｘ 18 | 610 24.00 |
457 18.00 |
508 20.00 |
| 24 Ｘ 16 | 610 24.00 |
406.4 16.00 |
508 20.00 |
| 26 Ｘ 24 | 660 26.00 |
610 24.00 |
610 24.00 |
| 26 Ｘ 22 | 660 26.00 |
559 22.00 |
610 24.00 |
| 26 Ｘ 20 | 660 26.00 |
508 20.00 |
610 24.00 |
| 26 Ｘ 18 | 660 26.00 |
457 18.00 |
610 24.00 |
| 28 Ｘ 26 | 711 28.00 |
660 26.00 |
610 24.00 |
| 28 Ｘ 24 | 711 28.00 |
610 24.00 |
610 24.00 |
| 28 Ｘ 20 | 711 28.00 |
508 20.00 |
610 24.00 |
| 28 Ｘ 18 | 711 28.00 |
457 18.00 |
610 24.00 |
| 30 Ｘ 28 | 762 30.00 |
711 28.00 |
610 24.00 |
| 30 Ｘ 26 | 762 30.00 |
660 26.00 |
610 24.00 |
| 30 Ｘ 24 | 762 30.00 |
610 24.00 |
610 24.00 |
| 30 Ｘ 20 | 762 30.00 |
508 20.00 |
610 24.00 |
| 32 Ｘ 30 | 813 32.00 |
762 30.00 |
610 24.00 |
| 32 Ｘ 28 | 813 32.00 |
711 28.00 |
610 24.00 |
| 32 Ｘ 26 | 813 32.00 |
660 26.00 |
610 24.00 |
| 32 Ｘ 24 | 813 32.00 |
610 24.00 |
610 24.00 |
| 34 Ｘ 32 | 864 34.00 |
813 32.00 |
610 24.00 |
| 34 Ｘ 30 | 864 34.00 |
762 30.00 |
610 24.00 |
| 34 Ｘ 26 | 864 34.00 |
660 26.00 |
610 24.00 |
| 34 Ｘ 24 | 864 34.00 |
610 24.00 |
610 24.00 |
| 36 Ｘ 34 | 914 36.00 |
864 34.00 |
610 24.00 |
| 36 Ｘ 32 | 914 36.00 |
813 32.00 |
610 24.00 |
| 36 Ｘ 30 | 914 36.00 |
762 30.00 |
610 24.00 |
| 36 Ｘ 26 | 914 36.00 |
660 26.00 |
610 24.00 |
| 36 Ｘ 24 | 914 36.00 |
610 24.00 |
610 24.00 |
| 38 Ｘ 36 | 965 38.00 |
914 36.00 |
610 24.00 |
| 38 Ｘ 34 | 965 38.00 |
864 34.00 |
610 24.00 |
| 38 Ｘ 32 | 965 38.00 |
813 32.00 |
610 24.00 |
| 38 Ｘ 30 | 965 38.00 |
762 30.00 |
610 24.00 |
| 38 Ｘ 28 | 965 38.00 |
711 28.00 |
610 24.00 |
| 38 Ｘ 26 | 965 38.00 |
660 26.00 |
610 24.00 |
| 40 Ｘ 38 | 1016 40.00 |
965 38.00 |
610 24.00 |
| 40 Ｘ 36 | 1016 40.00 |
914 36.00 |
610 24.00 |
| 40 Ｘ 34 | 1016 40.00 |
864 34.00 |
610 24.00 |
| 40 Ｘ 32 | 1016 40.00 |
813 32.00 |
610 24.00 |
| 40 Ｘ 30 | 1016 40.00 |
762 30.00 |
610 24.00 |
| 42 Ｘ 40 | 1067 42.00 |
1016 40.00 |
610 24.00 |
| 42 Ｘ 38 | 1067 42.00 |
965 38.00 |
610 24.00 |
| 42 Ｘ 36 | 1067 42.00 |
914 36.00 |
610 24.00 |
| 42 Ｘ 34 | 1067 42.00 |
864 34.00 |
610 24.00 |
| 42 Ｘ 32 | 1067 42.00 |
813 32.00 |
610 24.00 |
| 42 Ｘ 30 | 1067 42.00 |
711 28.00 |
610 24.00 |
| 44 Ｘ 42 | 1118 44.00 |
1067 42.00 |
610 24.00 |
| 44 Ｘ 40 | 1118 44.00 |
1016 40.00 |
610 24.00 |
| 44 Ｘ 38 | 1118 44.00 |
965 38.00 |
610 24.00 |
| 44 Ｘ 36 | 1118 44.00 |
914 36.00 |
610 24.00 |
| 46 Ｘ 44 | 1168 46.00 |
1118 44.00 |
711 28.00 |
| 46 Ｘ 42 | 1168 46.00 |
1067 42.00 |
711 28.00 |
| 46 Ｘ 40 | 1168 46.00 |
1016 40.00 |
711 28.00 |
| 46 Ｘ 38 | 1168 46.00 |
965 38.00 |
711 28.00 |
| 48 Ｘ 46 | 1219 48.00 |
1168 46.00 |
711 28.00 |
| 48 Ｘ 44 | 1219 48.00 |
1118 44.00 |
711 28.00 |
| 48 Ｘ 42 | 1219 48.00 |
1067 42.00 |
711 28.00 |
| 48 Ｘ 40 | 1219 48.00 |
1016 40.00 |
711 28.00 |
*NPS : 명목상 관경 ; O.D Ｌ : 비스듬한, 큰 끝에 있는 외부 직경 ; O.D Ｓ : 비스듬한, 작은 끝에 있는 외부 직경 ; Ｈ : 센터·엔드형.
ASTM A234 WPB 캡 화학조성 (%)
| 등급 | Ｃ | Mn | Ｐ | Ｓ | Si | Cr | Mo | Ni | Cu | Ｖ | Nb |
| WPB | ≤0.30 | 0.29-1.60 | ≤0.050 | ≤0.058 | ≥0.10 | ≤0.40 | ≤0.15 | ≤0.40 | ≤0.40 | ≤0.08 | 0.02 |
*For ASTM A234 Gr. 열분석과 다음의 방식을 기반으로 하는, 탄소당량 (C.E.)인 WPB는 어떤 0.50보다 더 크지 않은 것 이지 않을 것입니다. C.E. = Ｃ + Mn / 6 + (Cr + 순간 + Ｖ) / 5 + (Ni + Cu) / 15. C.E. 가치는 테스트 리포트에 대해 보도할 것입니다.
변호사 또는 플레이트로부터 만들어진 *ASTM A234 WPB 맞춤은 0.35개 최대 탄소를 가지고 있을 수 있고 위조로부터 만들어진 그것이 어떤 최저치 없이 0.35개 최대 탄소와 0.35개 최대 실리콘을 가지고 있을 수 있습니다.
*For 규정된 최대치 위의 0.06% 망간의 특정한 탄소 최대, 증가 아래에 있는 0.01%의 각각 감소가 1.65%의 최대까지, 허용될 것입니다.
구리, 니켈, 크롬과 몰리브덴의 *The 금액은 1.00%를 초과하지 않을 것입니다
