| 원래 장소 | 중국 |
| 브랜드 이름 | Kasugai |
| 모델 번호 | ASTM A234 WPB B16.9 L/R 90 각도 엘보 |
| 문서 | 제품 설명서 PDF |

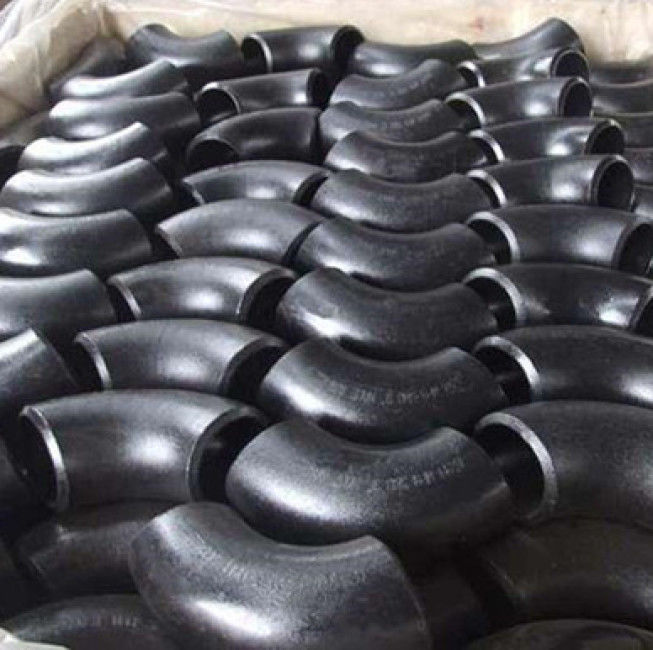

90 각도 엘보를 용접하는 ASTM A234 WPB B16.9 L/R 탄소강 엉덩이
탄소강 관 이음쇠 팔꿈치는 CS 맞춤의 가장 흔한 종류가 방향, 흔히 90' 또는 45' 각도의 알터를 허용하기 위해 파이프 또는 배관을 연결시키기 위해 이용했다는 것 일 수 있었습니다, 그러나 22.5 각도 엘보 탄소강이 덧붙여 새된 구조에서 이용됩니다. 탄소 사람을 밀치고 나가는 힘은 탄소 강관에서 파이프의 방향을 변화시키는 금구류입니다. 연결은 실이 꿰이고 용접됩니다. 각에 의해 나눠져 또한 45 '과 90 '180 가장 일반적으로 사용된 그 셋이 있다고 팔꿈치가 다른 공학에 또한 60 '과 다른 비정상이 각을 포함할 필요가 있습니다. 팔꿈치 소재는 무쇠, 스테인레스 강, 합금 강, 가단 주철, 탄소강, 비철 금속과 플라스틱입니다. 각형으로의 접합부는 다음과 같습니다 : 다이렉트 용접 (가장 일반적인 방법) 플랜지 연결, 속건성 접착제 연계, 전기적 융합 연계, 나사식 접속 방식과 소켓 접속. 생산 과정에 따른 것 다음으로 분할될 수 있습니다 팔꿈치에 날인한 용접 팔꿈치, 팔꿈치를 추진하는 것, 팔꿈치와 기타를 던지는 것. 탄소 사람을 밀치고 나가는 힘은 일종의 탄소 강관이음입니다.
탄소 사람을 밀치고 나가는 힘은 처음으로 그것의 곡률 반경으로 분할되며, 그것이 대곡 엘보와 짧은 반경 팔꿈치로 분할될 수 있습니다. 긴 반경 팔꿈치는 1.5 번 관내의 외경과 동일한 그것의 곡률 반경을 언급합니다, 이에 R = 1.5D. 짧은 반지름 팔꿈치는 그것의 곡률 반경이 관내의 외경과 동일하고, 이에 R = 1.0D인 것을 의미합니다. (Ｄ 팔꿈치의 지름이고 Ｒ가 곡률 반경입니다. Ｄ 또한 폴드에 의해 나타내어질 수 있습니다.) 정력 압력에 의존하는 17 수준이 있다면 미국 관에서와 같은 똑같은 기준은 다음과 같습니다 : Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS ; Sch80, 그 가장 일반적으로 사용되는 Sch100, Sch120, Sch140, Sch160, XXS는 STD와 XS입니다. 팔꿈치의 디 앵글에 따르면,과 180' 팔꿈치가 있습니다.
제품 정보
| 상품 이름 | 90 각도 엘보를 용접하는 ASTM A234 WPB B16.9 L/R 탄소강 엉덩이 |
| 크기 범위 | 1/2 내지 48 |
| 벽 두께 | XXS에 대한 Sch5S |
| 표준 | ASTM A234 |
| 등급 | WPB |
| 제조 표준 | ASME B16.9 |
ASME B16.9 L/R 팔꿈치 차원
ASME B16.9 팔꿈치는 파이프가 방향을 바꿀 때 사용됩니다. 팔꿈치는 발견되 또는, 아래 돌 또는, 곧바로 좌회전하 또는 좀 중간에 구울 수 있습니다. 긴 반경 (L/R) 팔꿈치는 인치 단위에 1.5 Ｘ NPS와 동등한 1.5D 반지름의 면간 차원과 팔꿈치를 나타냅니다. ASME B16.9의 표준 대곡 엘보는 더욱 흐름 방향 변화의 디 앵글에 따르면 90'과 45'으로서 분류될 수 있습니다.
| NPS | O.D 밀리미터 인치 | A 밀리미터 인치 |
| 1/2 | 21.3 0.84 | 38 1.50 |
| 3/4 | 26.7 1.05 | 38 1.50 |
| 1 | 33.4 1.32 | 38 1.50 |
| 1-1/4 | 42.2 1.66 | 48 1.88 |
| 1-1/2 | 48.3 1.90 | 57 2.25 |
| 2 | 60.3 2.38 | 76 3.00 |
| 2-1/2 | 73.0 2.88 | 95 3.75 |
| 3 | 88.9 3.50 | 114 4.50 |
| 3-1/2 | 101.6 4.00 | 133 5.25 |
| 4 | 114.3 4.50 | 152 6.00 |
| 5 | 141.3 5.56 | 190 7.50 |
| 6 | 168.3 6.62 | 229 9.00 |
| 8 | 219.1 8.62 | 305 12.00 |
| 10 | 273.0 10.75 | 381 15.00 |
| 12 | 323.8 12.75 | 457 18.00 |
| 14 | 355.6 14.00 | 533 21.00 |
| 16 | 406.4 16.00 | 610 24.00 |
| 18 | 457.0 18.00 | 686 27.00 |
| 20 | 508.0 20.00 | 762 30.00 |
| 22 | 559.0 22.00 | 838 33.00 |
| 24 | 610.0 24.00 | 914 36.00 |
| 26 | 660.0 26.00 | 991 39.00 |
| 28 | 711.0 28.00 | 1067 42.00 |
| 30 | 762.0 30.00 | 1143 45.00 |
| 32 | 813.0 32.00 | 1219 48.00 |
| 34 | 864.0 34.00 | 1295 51.00 |
| 36 | 914.0 36.00 | 1372 54.00 |
| 38 | 965.0 38.00 | 1448 57.00 |
| 40 | 1016.0 40.00 | 1524 60.00 |
| 42 | 1067.0 42.00 | 1600 63.00 |
| 44 | 1118.0 44.00 | 1676 66.00 |
| 46 | 1168.0 46.00 | 1753 69.00 |
| 48 | 1219.0 48.00 | 1829 72.00 |
*NPS : 명목상 관경 ; O.D : 사각에 있는 외부 직경 ; 한 : 센터에서 마지막, 90 deg 팔꿈치.;.
