제품 상세정보
원래 장소: 중국
브랜드 이름: Kasugai

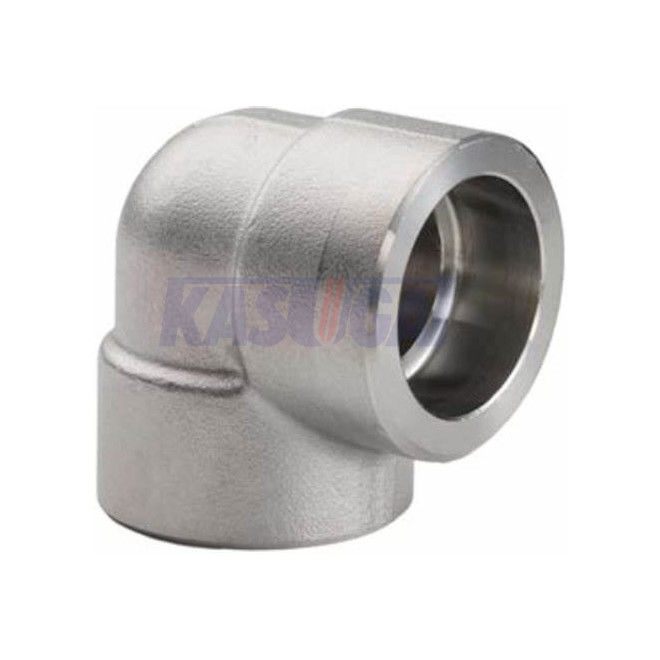

모델 번호: ASTM A420 ASME B16.11 고압 단조 탄소강 90도 소켓 용접(SW) 팔꿈치
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 교섭할 수 있습니다
가격: 협상 가능
포장 세부 사항: 항해에 적합한 팩왕
배달 시간: 30 - 60 근무일
지불 조건: Ｌ / Ｃ, Ｔ / Ｔ
공급 능력: 달 당 500 톤
상품 이름: |
ASTM A420 ASME B16.11 고압 단조 탄소강 90도 소켓 용접(SW) 팔꿈치 |
끼움 식: |
소켓 용접 90° 엘보우 |
크기 범위: |
1/8' ~ 4" |
압력 클래스: |
클래스 3000, 6000, 9000 |
표준: |
ASTM A420 |
차원: |
ASME B16.11 |
상품 이름: |
ASTM A420 ASME B16.11 고압 단조 탄소강 90도 소켓 용접(SW) 팔꿈치 |
끼움 식: |
소켓 용접 90° 엘보우 |
크기 범위: |
1/8' ~ 4" |
압력 클래스: |
클래스 3000, 6000, 9000 |
표준: |
ASTM A420 |
차원: |
ASME B16.11 |
ASTM A420 ASME B16.11 고압 안출된 탄소강 90 도 소켓 웰드 (SW) 팔꿈치
제품 정보
| 상품 이름 | ASTM A420 ASME B16.11 고압 안출된 탄소강 90 도 소켓 웰드 (SW) 팔꿈치 |
| 크기 범위 | 1/8 내지 4 |
| 끼움 식 | 소켓 웰드(스더블유) 90' 팔꿈치 |
| 차원 | ASME B16.11 |
| 표준 | ASTM A420 |
| 압력 클래스 | 클래스 3000, 6000, 9000 |
ASTM A234 적당한 화학조성 (%)
| Si | Ｓ | Mn | Ｐ | Ｃ | Mo | Cr | Ni | Cu | |
| WPB | ≤0.1 | 0.058 | 0.29-1.06 | 0.05 | ≤0.3 | ≤0.15 | 0.4 | 0.4 | 0.4 |
| WPC | ≤0.1 | 0.058 | 0.29-1.06 | 0.05 | ≤0.35 | ≤0.15 | 0.4 | 0.4 | 0.4 |
ASME B16.11 90' 소켓 웰드 (SW) 팔꿈치 (밀리미터)의 차원
소켓 용접형과 ASME B16.11 90' 팔꿈치을 그린 기술 도면.
| NPS | 비 최대. |
비 분. |
A 3000# |
A 6000# |
A 9000# |
| 1/8" | 11.2 | 10.8 | 11.0 | 11.0 | - |
| 1/4" | 14.6 | 14.2 | 11.0 | 13.5 | - |
| 3/8" | 18.0 | 17.6 | 13.5 | 15.5 | - |
| 1/2" | 22.2 | 21.8 | 15.5 | 19.0 | 25.5 |
| 3/4" | 27.6 | 27.2 | 19.0 | 22.5 | 28.5 |
| 1" | 34.3 | 33.9 | 22.5 | 27.0 | 32.0 |
| 1-1/4" | 43.1 | 42.7 | 27.0 | 32.0 | 35.0 |
| 1-1/2" | 49.2 | 48.8 | 32.0 | 38.0 | 38.0 |
| 2" | 61.7 | 61.2 | 38.0 | 41.0 | 54.0 |
| 2-1/2" | 74.4 | 73.9 | 41.0 | - | - |
| 3" | 90.3 | 89.8 | 57.0 | - | - |
| 4" | 115.7 | 115.2 | 66.5 | - |
| NPS | Ｇ 3000# 분. |
Ｇ 6000# 분. |
Ｇ 9000# 분. |
Ｊ 분. |
| 1/8" | 2.41 | 3.15 | - | 9.5 |
| 1/4" | 3.02 | 3.68 | - | 9.5 |
| 3/8" | 3.20 | 4.01 | - | 9.5 |
| 1/2" | 3.73 | 4.78 | 7.47 | 9.5 |
| 3/4" | 3.91 | 5.56 | 7.82 | 12.5 |
| 1" | 4.55 | 6.35 | 9.09 | 12.5 |
| 1-1/4" | 4.85 | 6.35 | 9.70 | 12.5 |
| 1-1/2" | 5.08 | 7.14 | 10.15 | 12.5 |
| 2" | 5.54 | 8.74 | 11.07 | 16.0 |
| 2-1/2" | 7.01 | - | - | 16.0 |
| 3" | 7.62 | - | - | 16.0 |
| 4" | 8.56 | - | - | 19.0 |
| NPS | 3000# | 6000# | 9000# | |||
| Ｄ, 최대. | Ｄ, 분. | Ｄ, 최대. | Ｄ, 분. | Ｄ, 최대 | Ｄ, 분. | |
| 1/8" | 7.6 | 6.1 | 4.8 | 3.2 | - | - |
| 1/4" | 10.0 | 8.5 | 7.1 | 5.6 | - | - |
| 3/8" | 13.3 | 11.8 | 9.9 | 8.4 | - | - |
| 1/2" | 16.6 | 15.0 | 12.5 | 11.0 | 7.2 | 5.6 |
| 3/4" | 21.7 | 20.2 | 16.3 | 14.8 | 11.8 | 10.3 |
| 1" | 27.4 | 25.9 | 21.5 | 19.9 | 16.0 | 14.4 |
| 1-1/4" | 35.8 | 34.3 | 30.2 | 28.7 | 23.5 | 22.2 |
| 1-1/2" | 41.6 | 40.1 | 34.7 | 33.2 | 28.7 | 27.2 |
| 2" | 53.3 | 51.7 | 43.6 | 42.1 | 38.9 | 37.4 |
| 2-1/2" | 64.2 | 61.2 | - | - | - | - |
| 3" | 79.4 | 76.4 | - | - | - | - |
| 4" | 103.8 | 100.7 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| 최대인 Ｃ. | Ｃ, 분. | 최대인 Ｃ. | Ｃ, 분. | 최대인 Ｃ. | Ｃ, 분. | |
| 1/8" | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 1/4" | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 3/8" | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 1/2" | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 |
| 3/4" | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 1" | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 1-1/4" | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 1-1/2" | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 2" | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 2-1/2" | 8.76 | 7.67 | - | - | - | - |
| 3" | 9.52 | 8.30 | - | - | - | - |
| 4" | 10.69 | 9.53 | - | - | - | - |
일반적 기록 : 차원은 밀리미터에 모두 있습니다
기록 :
한 : 소켓의 바닥에 대한 센터 ; 비 : 소켓 구멍 지름 ; Ｄ : 팔꿈치의 보어 지름 ; Ｃ : 소켓 벽 두께 ; Ｇ : 몸체 벽 두께 ; Ｊ : 소켓 깊이.
