| 원래 장소 | 중국 |
| 브랜드 이름 | Kasugai |
| 모델 번호 | ASTM A105 ASME B16.11 고압 탄소강 단조 소켓 용접(SW) 스트레이트 티 |
| 문서 | 제품 설명서 PDF |

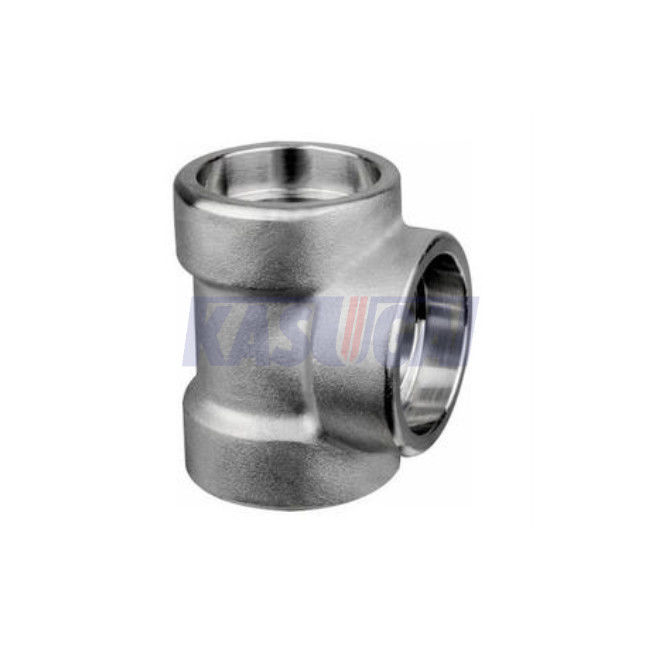

ASTM A105 ASME B16.11 고압 탄소강 안출된 소켓 융착 (SW) 스트레이트 t자
제품 정보
| 상품 이름 | ASTM A105 ASME B16.11 고압 탄소강 안출된 소켓 융착 (SW) 스트레이트 t자 |
| 크기 범위 | 1/8 내지 4 |
| 압력 클래스 | 클래스 3000 6000 9000 |
| 표준 | ASTM A105 |
| 끼움 식 | 소켓 웰드(스더블유) |
| 차원 | ASME B16.11 |
ASME B16.11 안출된 티는 3자 파이프로의 수직 연결을 하는데 사용된 맞춤입니다. 안출된 티의 3 수단은 또한 소켓 융착 (SW) 마지막 또는 나선부 (THD) 마지막으로 구비될 수 있습니다. 안출된 티는 더욱 (모두 3 수단이 똑같은 관경입니다) 스트레이트 타입으로서 분류될 수 있거나 감량이 타이핑합니다 (분지 배출구가 더 작은 관경입니다). ASME B16.11 SW 티는 클래스 3000, 6000, 및 9000을 평가하는 압력에 이용할 수 있습니다 ; ASME B16.11 THD 티는 클래스 2000, 3000, 및 6000을 평가하는 압력에 이용할 수 있습니다.
표준과 재료 : ASTM A105 적당한 화학조성 (%)
| 스틸류 |
Ｃ 최대 |
Si | Mn |
Ｐ 최대 |
Ｓ 최대 |
Ni 최대 |
Cr 최대 |
Mo 최대 |
Ｖ 최대 |
| A105 | 0.35 | 0.10-0.35 | 0.60-1.05 | 0.035 | 0.040 | 0.40 | 0.30 | 0.12 | 0.08 |
소켓 융착 (SW) 마지막과 안출된 스트레이트 t자의 ASME B16.11 차원
ASME B16.11을 그린 기술 도면은 소켓 용접형으로 티를 만들었습니다
| NPS | 비 최대. |
비 분. |
A 3000# |
A 6000# |
| 1/8" | 11.2 | 10.8 | 11.0 | 11.0 |
| 1/4" | 14.6 | 14.2 | 11.0 | 13.5 |
| 3/8" | 18.0 | 17.6 | 13.5 | 15.5 |
| 1/2" | 22.2 | 21.8 | 15.5 | 19.0 |
| 3/4" | 27.6 | 27.2 | 19.0 | 22.5 |
| 1" | 34.3 | 33.9 | 22.5 | 27.0 |
| 1-1/4" | 43.1 | 42.7 | 27.0 | 32.0 |
| 1-1/2" | 49.2 | 48.8 | 32.0 | 38.0 |
| 2" | 61.7 | 61.2 | 38.0 | 41.0 |
| 2-1/2" | 74.4 | 73.9 | 41.0 | - |
| 3" | 90.3 | 89.8 | 57.0 | - |
| 4" | 115.7 | 115.2 | 66.5 | - |
| NPS | Ｇ 3000# 분. |
Ｇ 6000# 분. |
Ｇ 9000# 분. |
Ｊ 분. |
| 1/8" | 2.41 | 3.15 | - | 9.5 |
| 1/4" | 3.02 | 3.68 | - | 9.5 |
| 3/8" | 3.20 | 4.01 | - | 9.5 |
| 1/2" | 3.73 | 4.78 | 7.47 | 9.5 |
| 3/4" | 3.91 | 5.56 | 7.82 | 12.5 |
| 1" | 4.55 | 6.35 | 9.09 | 12.5 |
| 1-1/4" | 4.85 | 6.35 | 9.70 | 12.5 |
| 1-1/2" | 5.08 | 7.14 | 10.15 | 12.5 |
| 2" | 5.54 | 8.74 | 11.07 | 16.0 |
| 2-1/2" | 7.01 | - | - | 16.0 |
| 3" | 7.62 | - | - | 16.0 |
| 4" | 8.56 | - | - | 19.0 |
| NPS | 3000 | 6000 | 9000 | |||
| Ｄ 최대. |
Ｄ 분. |
Ｄ 최대. |
Ｄ 분. |
Ｄ 최대. |
Ｄ 분. |
|
| 1/8" | 7.6 | 6.1 | 4.8 | 3.2 | - | - |
| 1/4" | 10.0 | 8.5 | 7.1 | 5.6 | - | - |
| 3/8" | 13.3 | 11.8 | 9.9 | 8.4 | - | - |
| 1/2" | 16.6 | 15.0 | 12.5 | 11.0 | 7.2 | 5.6 |
| 3/4" | 21.7 | 20.2 | 16.3 | 14.8 | 11.8 | 10.3 |
| 1" | 27.4 | 25.9 | 21.5 | 19.9 | 16.0 | 14.4 |
| 1-1/4" | 35.8 | 34.3 | 30.2 | 28.7 | 23.5 | 22.2 |
| 1-1/2" | 41.6 | 40.1 | 34.7 | 33.2 | 28.7 | 27.2 |
| 2" | 53.3 | 51.7 | 43.6 | 42.1 | 38.9 | 37.4 |
| 2-1/2" | 64.2 | 61.2 | - | - | - | - |
| 3" | 79.4 | 76.4 | - | - | - | - |
| 4" | 103.8 | 100.7 | - | - | - | - |
| NPS | 3000 | 6000 | 9000 | |||
| Ｃ 최대. |
Ｃ 분. |
Ｃ 최대. |
Ｃ 분. |
Ｃ 최대. |
Ｃ 분. |
|
| 1/8" | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 1/4" | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 3/8" | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 1/2" | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 |
| 3/4" | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 1" | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 1-1/4" | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 1-1/2" | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 2" | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 2-1/2" | 8.76 | 7.67 | - | - | - | - |
| 3" | 9.52 | 8.30 | - | - | - | - |
| 4" | 10.69 | 9.53 | - | - | - | - |
일반적 기록 : 모든 차원은 밀리미터에 있습니다
기록 : 한 : 티의 센터·엔드형 ; Ｈ : 밴드의 외부 직경 ; Ｇ : 최소 벽 두께 ; 비 : 완전한 스레드의 최소 길이 ; L2 : 외부 스레드의 유효 길이.
