제품 상세정보
Place of Origin: China
브랜드 이름: Kasugai
Model Number: ASTM A234 WPB B16.9 Cap
문서: 제품 설명서 PDF
지불과 운송 용어
Minimum Order Quantity: Negotiable
가격: 협상 가능
Packaging Details: Seaworthy Packng
Delivery Time: 30 - 60 working days
Payment Terms: L / C , T / T
공급 능력: 달 당 500 톤
Product name: |
Carbon Steel End Cap |
Application: |
Pipe Fitting/Tube Fitting |
Connection: |
Welded/Threaded/Socket Weld |
소재: |
탄소 강철 |
압력 등급: |
클래스 3000/6000/9000 |
Shape: |
Fittings |
Standard: |
ASME/ANSI |
Product name: |
Carbon Steel End Cap |
Application: |
Pipe Fitting/Tube Fitting |
Connection: |
Welded/Threaded/Socket Weld |
소재: |
탄소 강철 |
압력 등급: |
클래스 3000/6000/9000 |
Shape: |
Fittings |
Standard: |
ASME/ANSI |

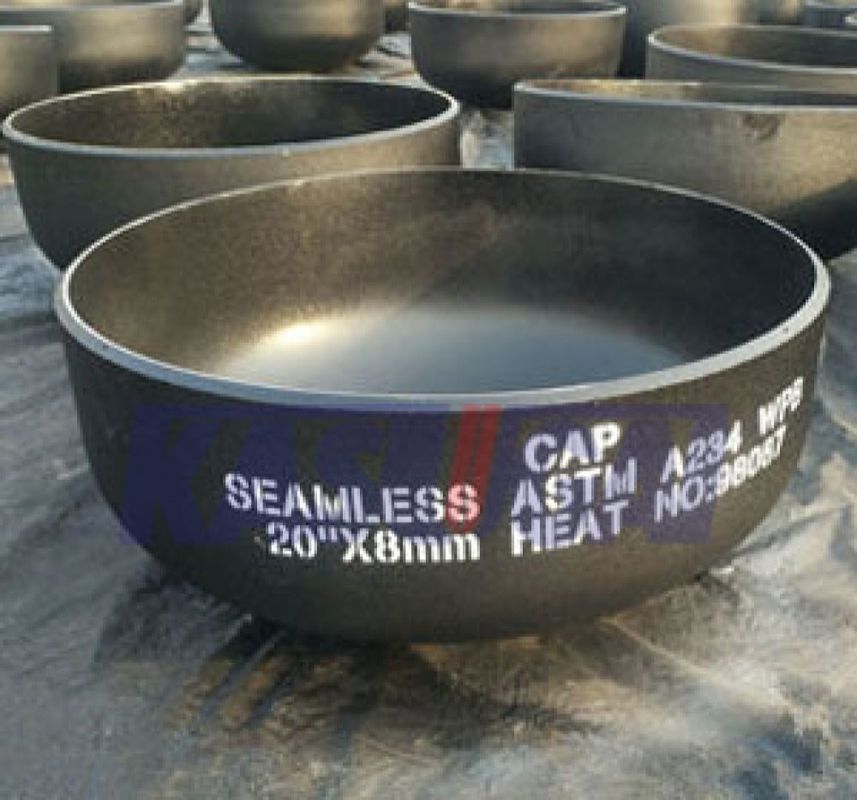

ASTM A234 Gr. WPB ASME B16.9 탄소강 끝 뚜??
용접 탄소 강철 끝 뚜?? 은 파이프 끝을 닫기 위해 사용되는 파이프 부착 장치의 일종이다. 파이프 시스템에서 라인의 끝을 차단하기 위해 파이프에 용접된다.
끝 뚜?? 은 일반적으로 탄소 강철으로 만들어집니다. 탄소 강철은 탄소 강철과 탄소 강철이 결합되어 있습니다. 탄소 강철은 탄소 강철과 탄소 강철이 결합되어 있습니다.
용접 된 탄소 강철 끝 뚜?? 은 다양한 파이프 지름과 사양에 맞게 다양한 크기로 제공됩니다.
제품 정보
| 제품 이름 | 탄소 강철 끝 뚜?? |
| 크기 범위 | 1/2~48 |
| 벽 두께 | SGP STD SCH5S SCH10S SCH40S SCH 80S SCH160S XS XXS |
| 표준 | ASTM A234 |
| 등급 | WPB |
| 제조 표준 | ASME B16.9 MSS-SP-43 |
| 코팅 | 노갈성 흑유 또는 뜨거운 가루화, 투명유 |
응용 프로그램:
파이프 시스템: 파이프 끝은 안전하게 닫아야 할 다양한 산업 및 응용 분야에서 끝 캡이 사용됩니다.
압력 및 온도: 온도 및 압력 조건이 중대에서 높은 응용 프로그램에 적합합니다.
ASTM A234 WPB B16.9 끝 뚜?? 크기 (mm)
뚜?? 은 파이프의 열린 끝을 봉인하는 데 사용됩니다. 파이프 엔지니어링에서 ASME B16에 따라 만들어진 뚜?? 입니다.9 끝까지 용접 될 것입니다 파이프 실행의 길이 차원에 포함 할 필요가 없습니다.
| NPS | 과다 복용 mm 인치 |
E [노트1) ] mm 인치 |
E mm 인치 |
E1[노트 2] mm 인치 |
| 1/2 | 21.3 0.84 |
25 1.00 |
4.57 0.18 |
25 1.00 |
| 3/4 | 26.7 1.05 |
25 1.00 |
3.81 0.15 |
25 1.00 |
| 1 | 33.4 1.32 |
38 1.50 |
4.57 0.18 |
38 1.50 |
| 1-1/4 | 42.2 1.66 |
38 1.50 |
4.83 0.19 |
38 1.50 |
| 1-1/2 | 48.3 1.90 |
38 1.50 |
5.08 0.20 |
38 1.50 |
| 2 | 60.3 2.38 |
38 1.50 |
5.59 0.22 |
44 1.75 |
| 2-1/2 | 73.0 2.88 |
38 1.50 |
7.00 0.28 |
51 2.00 |
| 3 | 88.9 3.50 |
51 2.00 |
7.62 0.30 |
64 2.50 |
| 3-1/2 | 101.6 4.00 |
64 2.50 |
8.13 0.32 |
76 3.00 |
| 4 | 114.3 4.50 |
64 2.50 |
8.64 0.34 |
76 3.00 |
| 5 | 141.3 5.56 |
76 3.00 |
9.65 0.38 |
89 3.50 |
| 6 | 168.3 6.62 |
89 3.50 |
10.92 0.43 |
102 4.00 |
| 8 | 219.1 8.62 |
102 4.00 |
12.70 0.50 |
127 5.00 |
| 10 | 273.0 10.75 |
127 5.00 |
12.70 0.50 |
152 6.00 |
| 12 | 323.8 12.75 |
152 6.00 |
12.70 0.50 |
178 7.00 |
| 14 | 355.6 14.00 |
165 6.00 |
12.70 0.50 |
191 7.50 |
| 16 | 406.4 16.00 |
178 7.00 |
12.70 0.50 |
203 8.00 |
| 18 | 457.0 18.00 |
203 8.00 |
12.70 0.50 |
229 9.00 |
| 20 | 508.0 20.00 |
229 9.00 |
12.70 0.50 |
254 10.00 |
| 22 | 559.0 22.00 |
254 10.00 |
12.70 0.50 |
254 10.00 |
| 24 | 610.0 24.00 |
267 10.50 |
12.70 0.50 |
305 12.00 |
| 26 | 660.0 26.00 |
267 10.50 |
... | ... |
| 28 | 711.0 28.00 |
267 10.50 |
... | ... |
| 30 | 762.0 30.00 |
267 10.50 |
... | ... |
| 32 | 813.0 32.00 |
267 10.50 |
... | ... |
| 34 | 864.0 34.00 |
267 10.50 |
... | ... |
| 36 | 914.0 36.00 |
267 10.50 |
... | ... |
| 38 | 965.0 38.00 |
305 12.00 |
... | ... |
| 40 | 1016.0 40.00 |
305 12.00 |
... | ... |
| 42 | 1067.0 42.00 |
305 12.00 |
... | ... |
| 44 | 1118.0 44.00 |
343 13.50 |
... | ... |
| 46 | 1168.0 46.00 |
343 13.50 |
... | ... |
| 48 | 1219.0 48.00 |
343 13.50 |
... | ... |
*NPS: nominal Pipe Size; O.D: Bevel의 외부 지름; E: Length [NOTE(1)]; E1: Length에 대한 벽 두께를 제한; E: Length [NOTE(2)
ASTM A234 WPB CAP 화학적 성분 (%)
| 등급 | C | 원 | P | S | 네 | Cr | 모 | 니 | 큐 | V | Nb |
| WPB | ≤0.30 | 0.29-1.60 | ≤0.050 | ≤0.058 | ≥ 0.10 | ≤0.40 | ≤0.15 | ≤0.40 | ≤0.40 | ≤0.08 | 0.02 |
*ASTM A234 Gr. WPB의 경우 열분석과 다음 공식에 기초한 탄소 적당 (C.E.) 은 0보다 크지 않아야 한다.50C.E. = C + Mn / 6 + (Cr + Mo + V) / 5 + (Ni + Cu) / 15. C.E. 값은 시험 보고서에 기재되어야 합니다.
* 막대기 또는 판으로 만든 ASTM A234 WPB 피팅은 최대 0.35의 탄소를 포함할 수 있으며, 가조로 만든 피팅은 최소 0.35의 탄소를 포함할 수 있으며, 0.35의 실리콘을 포함할 수 있습니다.
*특정 탄소 최대량 이하의 0.01%의 각 감소에 따라, 최대 1.65%까지, 지정된 최대량 이상의 0.06%의 망간이 증가할 수 있습니다.
* 구리, 니켈, 크롬 및 몰리브덴의 합은 1.00%를 초과하지 않습니다.
