| 원래 장소 | 중국 |
| 브랜드 이름 | KASUGAI |
| 인증 | ISO-9001; PED; AD 2000 |
| 모델 번호 | ASTM A182 F316 ASME B16.11 고압 l 단조 스레드 스트리트 엘보 크로스 플러그 콘센트 유니온 |
| 문서 | 제품 설명서 PDF |

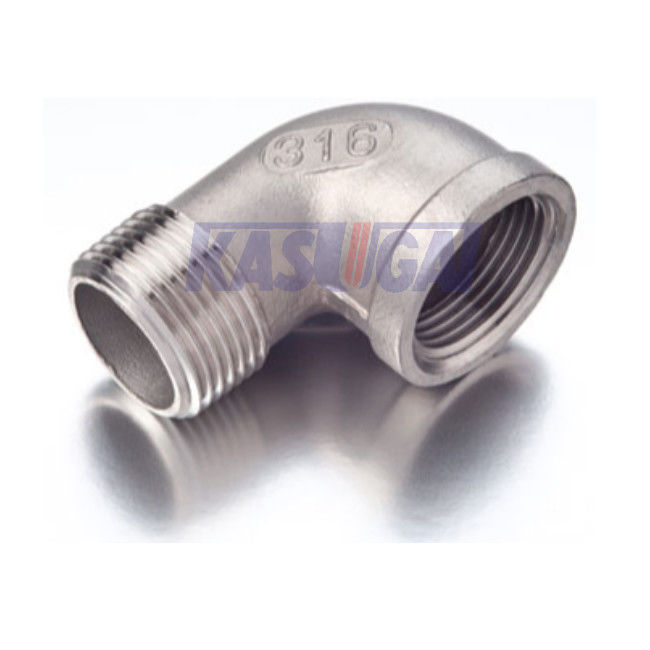

ASTM A182 F316 ASME B16.11 고압 스테인레스 강 안출된 나선부 거리 굴곡
ASTM A182 F316 ASME B16.11 고압 Ｌ 안출된 나선부 거리 굴곡 교차하는 플러그 수단 노조
제품 정보
| 상품 이름 | ASTM A182 F316 ASME B16.11 고압 Ｌ 안출된 나선부 거리 굴곡 교차하는 플러그 수단 노조 |
| 스레드 유형 | ASME B1.20.1(NPT) |
| 차원 | ASME B16.11 |
| 크기 범위 | 1/8 내지 2 |
| 압력 클래스 | 클래스 3000 6000 |
| 표준 | ASTM A182 F316/L |
표준과 재료 : ASTM A182 F316/F316L
스테인레스 강 316/ 316L 플랜지는 몰리브덴의 추가로 인해 염화물 환경에서 공식에 대한 반발을 강화했습니다. 편지 Ｌ는 낮은 탄소 함유량을 나타냅니다. ASME B16.5와 ASME B16.47에 따르면, SS 316/ 316L 플랜지는 ASTM A182 등급 F316 또는 F316L, ASTM A351 등급 CF8M의 캐스팅 또는 CF3M과 ASTM A240 등급 316 또는 316L 이 담긴 플레이트의 위조로부터 만들어질 수 있습니다.
SS 316/ 316L 플랜지는 용접이 좁아지고 계속 미끄러진 것처럼 그와 같은 다양한 유형, 블라인드, 소켓 융착, 겹치는 결합, 나선부이고 감량, 기타 등등에 들어설 수 있습니다. ASME B16.5의 플랜지는 학급 150, 300, 400, 600, 900, 1500년, 2500에서 24″를 통하여 규모 1/2″에 제공될 수 있습니다. ASME B16.47 시리즈 A의 플랜지는 규모 26″through 60″in 학급 150, 300, 400, 600, 900에 제공될 수 있습니다 ; ASME B16.47 시리즈 비의 플랜지가 학급 75, 150, 300, 400, 600, 900에서 규모 26″ 철저한 60에 제공될 수 있는 동안
ASTM A182 F316/F316L 화학조성 (%)
| 등급 | 최대인 Ｃ | Mn, 최대 | Ｐ, 최대 | 최대인 Ｓ | Si, 최대 | Ni | Cr | Mo | 엔, 최대 |
| F316 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0~14.0 | 16.0~18.0 | 2.00~3.00 | 0.10 |
| F316L | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0~15.0 | 16.0~18.0 | 2.00~3.00 | 0.10 |
ASTM A182 F316/F316L 역학적 성질
| 등급 |
인장 강도, 분 (MPa) |
항복 강도, 분 (MPa) |
2 인치, 분에 신장 (%) |
단면 수축, 분 (%) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
ASME B16.11 나선부 거리 굴곡 (밀리미터)의 차원
한쪽 끝 MNPT와 다른 방향의 발단 FNPT와 ASME B16.11 거리 굴곡
| NPS | A | Ｊ | Ｈ | G1 | G2 | 비 | L2 | Ｌ | |||||
| 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | ||||
| 1/8" | 19 | 22 | 25 | 32 | 19 | 25 | 3.18 | 5.08 | 2.74 | 4.22 | 6.4 | 6.7 | 10 |
| 1/4" | 22 | 25 | 32 | 38 | 25 | 32 | 3.30 | 5.66 | 3.22 | 5.28 | 8.1 | 10.2 | 11 |
| 3/8" | 25 | 28 | 38 | 41 | 32 | 38 | 3.51 | 6.98 | 3.50 | 5.59 | 9.1 | 10.4 | 13 |
| 1/2" | 28 | 35 | 41 | 48 | 38 | 44 | 4.09 | 8.15 | 4.16 | 6.53 | 10.9 | 13.6 | 14 |
| 3/4" | 35 | 44 | 48 | 57 | 44 | 51 | 4.32 | 8.53 | 4.88 | 6.86 | 12.7 | 13.9 | 16 |
| 1" | 44 | 51 | 57 | 66 | 51 | 62 | 4.98 | 9.93 | 5.56 | 7.95 | 14.7 | 17.3 | 19 |
| 1-1/4" | 51 | 54 | 66 | 71 | 62 | 70 | 5.28 | 10.59 | 5.56 | 8.48 | 17.0 | 18.0 | 21 |
| 1-1/2" | 54 | 64 | 71 | 84 | 70 | 84 | 5.56 | 11.07 | 6.25 | 8.89 | 17.8 | 18.4 | 21 |
| 2" | 64 | 83 | 84 | 105 | 84 | 102 | 7.14 | 12.09 | 7.64 | 9.70 | 19.0 | 19.2 | 22 |
일반적 기록 : 모든 차원은 밀리미터에 있습니다
기록 : 한 : 거리 굴곡의 여성 마지막에 대한 중심 ; 비 : 완전한 스레드의 최소 길이 ; G1 최소 벽 두께 ; G2 최소 벽은 두꺼워집니다 ; Ｈ : 밴드의 외부 직경 ; Ｊ : 거리 굴곡의 센터·엔드형 ; Ｌ : 질환 스레드의 최소 길이 ; 외부 스레드의 L2 유효 길이 ;
