제품 상세정보
원래 장소: 중국
브랜드 이름: Kasugai
모델 번호: ATM A234 WPB B16.9 집중적 환원제
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 교섭할 수 있습니다
가격: 협상 가능
포장 세부 사항: 항해에 적합한 팩왕
배달 시간: 30 - 60 근무일
지불 조건: Ｌ / Ｃ, Ｔ / Ｔ
공급 능력: 달 당 800 톤
상품 이름: |
ASTM A234 WPB B16.9 집중적 환원제 |
크기 범위: |
1/2 내지 48 |
벽 두께: |
SGP STD SCH5S SCH10S SCH40S SCH 80S SCH160S XS XXS |
제조 표준: |
ASME B16.9 MSS SP-43 |
코팅: |
방부식 검정색 오일 또는 뜨거운 직류 전기로 자극된, 투명한 오일 |
표준: |
ASTM A234 |
상품 이름: |
ASTM A234 WPB B16.9 집중적 환원제 |
크기 범위: |
1/2 내지 48 |
벽 두께: |
SGP STD SCH5S SCH10S SCH40S SCH 80S SCH160S XS XXS |
제조 표준: |
ASME B16.9 MSS SP-43 |
코팅: |
방부식 검정색 오일 또는 뜨거운 직류 전기로 자극된, 투명한 오일 |
표준: |
ASTM A234 |

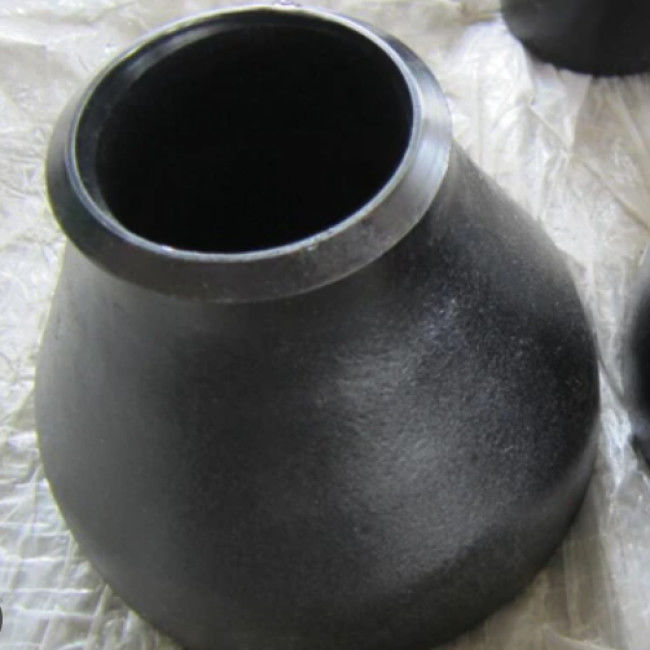

ASTM A234 Gr. WPB ASME B16.9 탄소강 집중적 환원제
STM A234 WPB 환원제는 배관 시스템에서 다른 크기의 2개 파이프를 연결시키는데 사용됩니다. A234 WPB 환원제의 한쪽 끝은 큰 입경 파이프의 직경에 해당되고 집중적 환원제 A234의 다른 방향의 발단이 소구경관의 직경에 해당됩니다.
ASTM A234 WPB 집중적이 환원제는 일종의 환원제가 배관 시스템에 사용했다는 것 입니다. 그것은 갑작스러운 변화 보다는 압력을 점진적인 변화가 들어오는 것을 허락하기 위해 원추대 형상을 가지고 있습니다. A234 WPB 집중적이 환원제의 이 기능은 고압에 지는 위험이 있는 고압 유체 유동 시스템에서 그것을 적용 가능하게 합니다.
제품 정보
| 상품 이름 | ASTM A234 WPB B16.9 동심형 / 편심 리듀서 |
| 크기 범위 | 1/2 내지 48 |
| 벽 두께 | SGP STD SCH5S SCH10S SCH40S SCH 80대 SCH160S XS XXS |
| 표준 | ASTM A234 |
| 등급 | WPB |
| 제조 표준 | ASME B16.9 MSS-SP-43 |
| 코팅 | 방부식 검정색 오일 또는 뜨거운 직류 전기로 자극된, 투명한 오일 |
ASTM A234 WPB B16.9 집중적이 / 편심 리듀서 차원 (밀리미터)
환원제는 새된 디자이너들이 파이프의 스트레이트 런의 지름을 감소시키고 싶을 때 종종 사용됩니다. ASME B16.9에 이용할 수 있는 표준 환원제에 대한 2 스타일이 있습니다 : 동심형 - 공통 중심선을 가지고 있습니다 ; 편심 리듀서 - 욕심 부리는 차감 계산된 중앙선.
| NPS | O.D Ｌ 밀리미터 인치 |
O.D Ｓ 밀리미터 인치 |
Ｈ 밀리미터 인치 |
| 3/4 Ｘ 1/2 | 26.7 1.05 |
21.3 0.84 |
38 1.50 |
| 3/4 Ｘ 3/8 | 26.7 1.05 |
17.3 0.68 |
38 1.50 |
| 1 Ｘ 3/4 | 33.4 1.32 |
26.7 1.05 |
51 2.00 |
| 1 Ｘ 1/2 | 33.4 1.32 |
21.3 0.84 |
51 2.00 |
| 1-1/4 Ｘ 1 | 42.2 1.66 |
33.4 1.32 |
51 2.00 |
| 1-1/4 Ｘ 3/4 | 42.2 1.66 |
26.7 1.05 |
51 2.00 |
| 1-1/4 Ｘ 1/2 | 42.2 1.66 |
21.3 0.84 |
51 2.00 |
| 1-1/2 Ｘ 1-1/4 | 48.3 1.90 |
42.2 1.66 |
64 2.50 |
| 1-1/2 Ｘ 1 | 48.3 1.90 |
33.4 1.32 |
64 2.50 |
| 1-1/2 Ｘ 3/4 | 48.3 1.90 |
26.7 1.05 |
64 2.50 |
| 1-1/2 Ｘ 1/2 | 48.3 1.90 |
21.3 0.84 |
64 2.50 |
| 2 Ｘ 1-1/2 | 60.3 2.38 |
48.3 1.90 |
76 3.00 |
| 2 Ｘ 1-1/4 | 60.3 2.38 |
42.2 1.66 |
76 3.00 |
| 2 Ｘ 1 | 60.3 2.38 |
33.4 1.32 |
76 3.00 |
| 2 Ｘ 3/4 | 60.3 2.38 |
26.7 1.05 |
76 3.00 |
| 2-1/2 Ｘ 2 | 73.0 2.88 |
60.3 2.38 |
89 3.50 |
| 2-1/2 Ｘ 1-1/2 | 73.0 2.88 |
48.3 1.90 |
89 3.50 |
| 2-1/2 Ｘ 1-1/4 | 73.0 2.88 |
42.2 1.66 |
89 3.50 |
| 2-1/2 Ｘ 1 | 73.0 2.88 |
33.4 1.32 |
89 3.50 |
| 3 Ｘ 2-1/2 | 88.9 3.50 |
73.0 2.88 |
89 3.50 |
| 3 Ｘ 2 | 88.9 3.50 |
60.3 2.38 |
89 3.50 |
| 3 Ｘ 1-1/2 | 88.9 3.50 |
48.3 1.90 |
89 3.50 |
| 3 Ｘ 1-1/4 | 88.9 3.50 |
42.2 1.66 |
89 3.50 |
| 3-1/2 Ｘ 3 | 101.6 4.00 |
88.9 3.50 |
102 4.00 |
| 3-1/2 Ｘ 2-1/2 | 101.6 4.00 |
73.0 2.88 |
102 4.00 |
| 3-1/2 Ｘ 2 | 101.6 4.00 |
60.3 2.38 |
102 4.00 |
| 3-1/2 Ｘ 1-1/2 | 101.6 4.00 |
48.3 1.90 |
102 4.00 |
| 3-1/2 Ｘ 1-1/4 | 101.6 4.00 |
42.2 1.66 |
102 4.00 |
| 4 Ｘ 3-1/2 | 114.3 4.50 |
101.6 4.00 |
102 4.00 |
| 4 Ｘ 3 | 114.3 4.50 |
88.9 3.50 |
102 4.00 |
| 4 Ｘ 2-1/2 | 114.3 4.50 |
73.0 2.88 |
102 4.00 |
| 4 Ｘ 2 | 114.3 4.50 |
60.3 2.38 |
102 4.00 |
| 4 Ｘ 1-1/2 | 114.3 4.50 |
48.3 1.90 |
102 4.00 |
| 5 Ｘ 4 | 141.3 5.56 |
114.3 4.50 |
127 5.00 |
| 5 Ｘ 3-1/2 | 141.3 5.56 |
101.6 4.00 |
127 5.00 |
| 5 Ｘ 3 | 141.3 5.56 |
88.9 3.50 |
127 5.00 |
| 5 Ｘ 2-1/2 | 141.3 5.56 |
73.0 2.88 |
127 5.00 |
| 5 Ｘ 2 | 141.3 5.56 |
60.3 2.38 |
127 5.00 |
| 6 Ｘ 5 | 168.3 6.62 |
141.3 5.56 |
140 5.50 |
| 6 Ｘ 4 | 168.3 6.62 |
114.3 4.50 |
140 5.50 |
| 6 Ｘ 3-1/2 | 168.3 6.62 |
101.6 4.00 |
140 5.50 |
| 6 Ｘ 3 | 168.3 6.62 |
88.9 3.50 |
140 5.50 |
| 6 Ｘ 2-1/2 | 168.3 6.62 |
73.0 2.88 |
140 5.50 |
| 8 Ｘ 6 | 219.1 8.62 |
168.3 6.62 |
152 6.00 |
| 8 Ｘ 5 | 219.1 8.62 |
141.3 5.56 |
152 6.00 |
| 8 Ｘ 4 | 219.1 8.62 |
114.3 4.50 |
152 6.00 |
| 8 Ｘ 3-1/2 | 219.1 8.62 |
101.6 4.00 |
152 6.00 |
| 10 Ｘ 8 | 273.0 10.75 |
219.1 8.62 |
178 7.00 |
| 10 Ｘ 6 | 273.0 10.75 |
168.3 6.62 |
178 7.00 |
| 10 Ｘ 5 | 273.0 10.75 |
141.3 5.56 |
178 7.00 |
| 10 Ｘ 4 | 273.0 10.75 |
114.3 4.50 |
178 7.00 |
| 12 Ｘ 10 | 323.8 12.75 |
273.0 10.75 |
203 8.00 |
| 12 Ｘ 8 | 323.8 12.75 |
219.1 8.62 |
203 8.00 |
| 12 Ｘ 6 | 323.8 12.75 |
168.3 6.62 |
203 8.00 |
| 12 Ｘ 5 | 323.8 12.75 |
141.3 5.56 |
203 8.00 |
| 14 Ｘ 12 | 355.6 14.00 |
323.8 12.75 |
330 13.00 |
| 14 Ｘ 10 | 355.6 14.00 |
273.0 10.75 |
330 13.00 |
| 14 Ｘ 8 | 355.6 14.00 |
219.1 8.62 |
330 13.00 |
| 14 Ｘ 6 | 355.6 14.00 |
168.3 6.62 |
330 13.00 |
| 16 Ｘ 14 | 406.4 16.00 |
355.6 14.00 |
356 14.00 |
| 16 Ｘ 12 | 406.4 16.00 |
323.8 12.75 |
356 14.00 |
| 16 Ｘ 10 | 406.4 16.00 |
273.0 10.75 |
356 14.00 |
| 16 Ｘ 8 | 406.4 16.00 |
219.1 8.62 |
356 14.00 |
| 18 Ｘ 16 | 457 18.00 |
406.4 16.00 |
381 15.00 |
| 18 Ｘ 14 | 457 18.00 |
355.6 14.00 |
381 15.00 |
| 18 Ｘ 12 | 457 18.00 |
323.8 12.75 |
381 15.00 |
| 18 Ｘ 10 | 457 18.00 |
273.0 10.75 |
381 15.00 |
| 20 Ｘ 18 | 508 20.00 |
457 18.00 |
508 20.00 |
| 20 Ｘ 16 | 508 20.00 |
406.4 16.00 |
508 20.00 |
| 20 Ｘ 14 | 508 20.00 |
355.6 14.00 |
508 20.00 |
| 20 Ｘ 12 | 508 20.00 |
323.8 12.75 |
508 20.00 |
| 22 Ｘ 20 | 559 22.00 |
508 20.00 |
508 20.00 |
| 22 Ｘ 18 | 559 22.00 |
457 18.00 |
508 20.00 |
| 22 Ｘ 16 | 559 22.00 |
406.4 16.00 |
508 20.00 |
| 22 Ｘ 14 | 559 22.00 |
355.6 14.00 |
508 20.00 |
| 24 Ｘ 22 | 610 24.00 |
559 22.00 |
508 20.00 |
| 24 Ｘ 20 | 610 24.00 |
508 20.00 |
508 20.00 |
| 24 Ｘ 18 | 610 24.00 |
457 18.00 |
508 20.00 |
| 24 Ｘ 16 | 610 24.00 |
406.4 16.00 |
508 20.00 |
| 26 Ｘ 24 | 660 26.00 |
610 24.00 |
610 24.00 |
| 26 Ｘ 22 | 660 26.00 |
559 22.00 |
610 24.00 |
| 26 Ｘ 20 | 660 26.00 |
508 20.00 |
610 24.00 |
| 26 Ｘ 18 | 660 26.00 |
457 18.00 |
610 24.00 |
| 28 Ｘ 26 | 711 28.00 |
660 26.00 |
610 24.00 |
| 28 Ｘ 24 | 711 28.00 |
610 24.00 |
610 24.00 |
| 28 Ｘ 20 | 711 28.00 |
508 20.00 |
610 24.00 |
| 28 Ｘ 18 | 711 28.00 |
457 18.00 |
610 24.00 |
| 30 Ｘ 28 | 762 30.00 |
711 28.00 |
610 24.00 |
| 30 Ｘ 26 | 762 30.00 |
660 26.00 |
610 24.00 |
| 30 Ｘ 24 | 762 30.00 |
610 24.00 |
610 24.00 |
| 30 Ｘ 20 | 762 30.00 |
508 20.00 |
610 24.00 |
| 32 Ｘ 30 | 813 32.00 |
762 30.00 |
610 24.00 |
| 32 Ｘ 28 | 813 32.00 |
711 28.00 |
610 24.00 |
| 32 Ｘ 26 | 813 32.00 |
660 26.00 |
610 24.00 |
| 32 Ｘ 24 | 813 32.00 |
610 24.00 |
610 24.00 |
| 34 Ｘ 32 | 864 34.00 |
813 32.00 |
610 24.00 |
| 34 Ｘ 30 | 864 34.00 |
762 30.00 |
610 24.00 |
| 34 Ｘ 26 | 864 34.00 |
660 26.00 |
610 24.00 |
| 34 Ｘ 24 | 864 34.00 |
610 24.00 |
610 24.00 |
| 36 Ｘ 34 | 914 36.00 |
864 34.00 |
610 24.00 |
| 36 Ｘ 32 | 914 36.00 |
813 32.00 |
610 24.00 |
| 36 Ｘ 30 | 914 36.00 |
762 30.00 |
610 24.00 |
| 36 Ｘ 26 | 914 36.00 |
660 26.00 |
610 24.00 |
| 36 Ｘ 24 | 914 36.00 |
610 24.00 |
610 24.00 |
| 38 Ｘ 36 | 965 38.00 |
914 36.00 |
610 24.00 |
| 38 Ｘ 34 | 965 38.00 |
864 34.00 |
610 24.00 |
| 38 Ｘ 32 | 965 38.00 |
813 32.00 |
610 24.00 |
| 38 Ｘ 30 | 965 38.00 |
762 30.00 |
610 24.00 |
| 38 Ｘ 28 | 965 38.00 |
711 28.00 |
610 24.00 |
| 38 Ｘ 26 | 965 38.00 |
660 26.00 |
610 24.00 |
| 40 Ｘ 38 | 1016 40.00 |
965 38.00 |
610 24.00 |
| 40 Ｘ 36 | 1016 40.00 |
914 36.00 |
610 24.00 |
| 40 Ｘ 34 | 1016 40.00 |
864 34.00 |
610 24.00 |
| 40 Ｘ 32 | 1016 40.00 |
813 32.00 |
610 24.00 |
| 40 Ｘ 30 | 1016 40.00 |
762 30.00 |
610 24.00 |
| 42 Ｘ 40 | 1067 42.00 |
1016 40.00 |
610 24.00 |
| 42 Ｘ 38 | 1067 42.00 |
965 38.00 |
610 24.00 |
| 42 Ｘ 36 | 1067 42.00 |
914 36.00 |
610 24.00 |
| 42 Ｘ 34 | 1067 42.00 |
864 34.00 |
610 24.00 |
| 42 Ｘ 32 | 1067 42.00 |
813 32.00 |
610 24.00 |
| 42 Ｘ 30 | 1067 42.00 |
711 28.00 |
610 24.00 |
| 44 Ｘ 42 | 1118 44.00 |
1067 42.00 |
610 24.00 |
| 44 Ｘ 40 | 1118 44.00 |
1016 40.00 |
610 24.00 |
| 44 Ｘ 38 | 1118 44.00 |
965 38.00 |
610 24.00 |
| 44 Ｘ 36 | 1118 44.00 |
914 36.00 |
610 24.00 |
| 46 Ｘ 44 | 1168 46.00 |
1118 44.00 |
711 28.00 |
| 46 Ｘ 42 | 1168 46.00 |
1067 42.00 |
711 28.00 |
| 46 Ｘ 40 | 1168 46.00 |
1016 40.00 |
711 28.00 |
| 46 Ｘ 38 | 1168 46.00 |
965 38.00 |
711 28.00 |
| 48 Ｘ 46 | 1219 48.00 |
1168 46.00 |
711 28.00 |
| 48 Ｘ 44 | 1219 48.00 |
1118 44.00 |
711 28.00 |
| 48 Ｘ 42 | 1219 48.00 |
1067 42.00 |
711 28.00 |
| 48 Ｘ 40 | 1219 48.00 |
1016 40.00 |
711 28.00 |
*NPS : 명목상 관경 ; O.D Ｌ : 비스듬한, 큰 끝에 있는 외부 직경 ; O.D Ｓ : 비스듬한, 작은 끝에 있는 외부 직경 ; Ｈ : 센터·엔드형.
ASTM A234 WPB 캡 화학조성 (%)
| 등급 | Ｃ | Mn | Ｐ | Ｓ | Si | Cr | Mo | Ni | Cu | Ｖ | Nb |
| WPB | ≤0.30 | 0.29-1.60 | ≤0.050 | ≤0.058 | ≥0.10 | ≤0.40 | ≤0.15 | ≤0.40 | ≤0.40 | ≤0.08 | 0.02 |
*For ASTM A234 Gr. 열분석과 다음의 방식을 기반으로 하는, 탄소당량 (C.E.)인 WPB는 어떤 0.50보다 더 크지 않은 것 이지 않을 것입니다. C.E. = Ｃ + Mn / 6 + (Cr + 순간 + Ｖ) / 5 + (Ni + Cu) / 15. C.E. 가치는 테스트 리포트에 대해 보도할 것입니다.
변호사 또는 플레이트로부터 만들어진 *ASTM A234 WPB 맞춤은 0.35개 최대 탄소를 가지고 있을 수 있고 위조로부터 만들어진 그것이 어떤 최저치 없이 0.35개 최대 탄소와 0.35개 최대 실리콘을 가지고 있을 수 있습니다.
*For 규정된 최대치 위의 0.06% 망간의 특정한 탄소 최대, 증가 아래에 있는 0.01%의 각각 감소가 1.65%의 최대까지, 허용될 것입니다.
구리, 니켈, 크롬과 몰리브덴의 *The 금액은 1.00%를 초과하지 않을 것입니다
