| 원래 장소 | 중국 |
| 브랜드 이름 | KASUGAI |
| 인증 | ISO-9001; PED; AD 2000 |
| 모델 번호 | ASTM A234/A420/A105 ANSI B16.11은 위조했습니다 |
| 문서 | 제품 설명서 PDF |
제품 정보

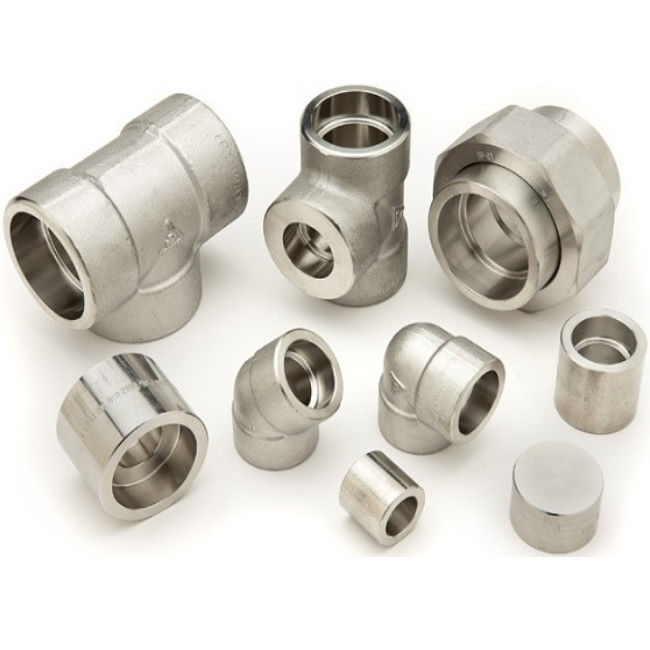

| 상품 이름 | ASTM A234/A420/A105 ASME B16.11은 탄소 강제 용구를 만들었습니다 |
| 크기 범위 | 1/8 내지 4 |
| 타입 | 무성하게 나면서, 연결되는 팔꿈치(90/45), 교차하는, Tee, 반쪽 커플링, 보스, 캡, 한 쌍, 거리 굴곡이 열심히 일합니다 |
| 차원과 표준 | ASME B16.11 |
| 두께 | 슈 XXS에 대한 슈 5S |
| 식자재원산지정보 | 중국 |
| 애플리케이션 | 페트로-케미컬 산업, 석유와 가스 산업, 원자력 산업, 펄프 & 제지 산업, 연구 개발, 초대형 프로젝트와 국방 & 개발 산업 |
| 코팅 | 아연은 도금처리했습니다, 오일 블랙이 페인트를 칠합니다, 냉온 하락 직류 전기로 자극된, 앤티-러스트가 페인트를 칠하고 투명하여서 노랗게 됩니다 |
| 상술 |
ASTM A105 ASTM A234 WPB, WPC ASTM A420 WPL3 WPL6, MSS-SP-75 WPHY 42/46/52/56/60/65/70 |
ASTM A234 적당한 화학조성 (%)
| Si | Ｓ | Mn | Ｐ | Ｃ | Mo | Cr | Ni | Cu | |
| WPB | ≤0.1 | 0.058 | 0.29-1.06 | 0.05 | ≤0.3 | ≤0.15 | 0.4 | 0.4 | 0.4 |
| WPC | ≤0.1 | 0.058 | 0.29-1.06 | 0.05 | ≤0.35 | ≤0.15 | 0.4 | 0.4 | 0.4 |
ASTM A420 적당한 화학조성 (%)
| Ｃ | Mn | Ｐ | Ｓ | Si | Ni | Cr | Mo | Cu | Cb | Ｖ | |
| WPL3 | 0.2 | 0.31-0.64 | 0.05 | 0.05 | 0.13-0.37 | 3.2-3.8 | |||||
| WPL6 | 0.3 | 0.5-1.35 | 0.035 | 0.04 | 0.15-0.4 | 0.4 | 0.3 | 0.12 | 0.4 | 0.02 | 0.08 |
ASTM A105 적당한 화학조성 (%)
| 스틸류 |
Ｃ 최대 |
Si | Mn |
Ｐ 최대 |
Ｓ 최대 |
Ni 최대 |
Cr 최대 |
Mo 최대 |
Ｖ 최대 |
| A105 | 0.35 | 0.10-0.35 | 0.60-1.05 | 0.035 | 0.040 | 0.40 | 0.30 | 0.12 | 0.08 |
화학조성 (%)에 적합하는 MSS-SP-75
| Si | Ｓ | Mn | Ｐ | Ｃ | Mo | Cr | Ni | Cu | Ｖ | Cb | Ti | |
| 맥스 | 0.5 | 0.035 | 1.6 | 0.035 | 0.3 | 0.13 | 0.25 | 0.5 | 0.5 | 0.13 | 0.1 | 0.05 |

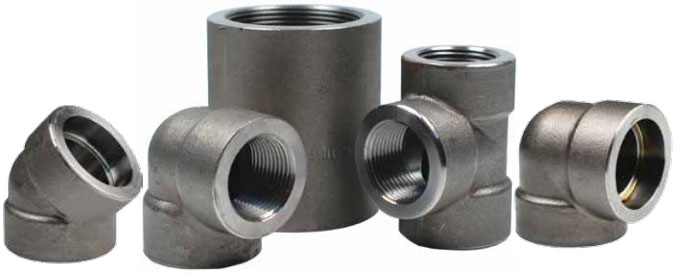

안출된 맞춤은 직경 2 또는 4 인치 (2000#/3000# 맞춤을 위한 4″, 6000#/9000# 맞춤을 위한 2″) 아래에 배관 시스템을 위해 사용됩니다, 반면에 맞대기 용접 맞춤이 더 큰 지름 배관을 위해 사용됩니다.
안출된 맞춤의 2가지 주요 유형은 소위 소켓 용접 체결 (그것이 필릿 용접들에 의해 파이프에 연결된)과 나선부의 피팅 (파이프가 맞춤에 나사로 연결됩니다) 입니다.
MSS SP 95 생산인 MSS SP 83인 MSS SP 75인 ASME B16.11은 안출된 맞춤 (소켓 웰드를 커버하고, ASME B36.10과 ASME B36.19 탄소, 합금, 스테인레스 강과 작은 구멍 내경의 니켈 합금 파이프에 적합하기 위해 빠져 나아갔습니다).
안출된 맞춤은 위쪽에 언급된 적용가능 명세에 의해 설정된 허용한도 이내에 마지막 요구된 형상을 획득하기 위해 기계화되는 철강의 고체 블록으로부터 제조됩니다. 이것은 맞대기 용접 맞춤과 다르며, 그것이 이음새가 없거나 용접 강관을 줄이고 만곡시키고 형성함으로써 제조됩니다.

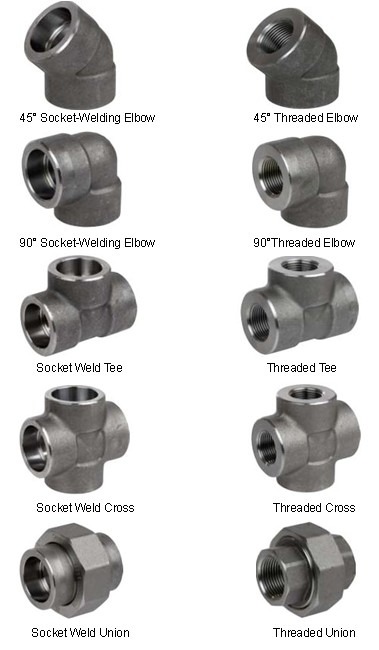

소켓 웰드와 나선부의 피팅은 다중 모양 (팔꿈치, 티, 캡, 어댑터들, 결합, 기타 등등), 크기 (1/8과 4 인치와 2000#, 3000#, 6000#, 9000#로서의 등급 사이의 구멍 내경)과 물질 등급에 이용할 수 있습니다 (가장 공통인 것 저온, 부식제를 위한 ASTM 182, 고온 적용을 위해 ASTM A105, ASTM A350 LF1/2/3/6 입니다). 맞춤의 클래스는 장치가 견딜 수 있는 최대 허락된 압력을 대표합니다.
수업 3000 맞춤은 일정 80 / XS의 파이프를 위해 사용됩니다 ; 파이프 슈를 위한 클래스 6000. 160; 파이프를 위한 9000 맞춤을 더 큰 벽 두께 (XXS)로 분류하세요.
안출된 팔꿈치는 45 또는 90 도까지 배관 시스템의 방향을 바꾸는데 사용됩니다. 안출된 팔꿈치는 또한 소켓 웰드 또는 나사관 접속과 함께, 다양한 물질 등급에 ASME B16.11에 따라 제조됩니다. 특별 유형은 소위 거리 굴곡입니다.
안출된 팔꿈치 45와 90 도, 거리 굴곡.

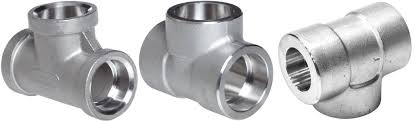

안출된 티는 90 도에 파이프를 분기시키는데 사용됩니다. TEE는 곧은 (똑같) 또는 감량일 수 있습니다.
안출된 티 ASME B16.11은 소켓 웰드 또는 나사 결합 (NPT 또는 BSP)와 함께 이용 가능합니다. 안출된 티의 차원은 MSS SP 75와 ASME B16.11 상술에 의해 커버됩니다.

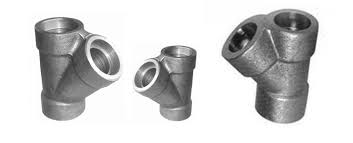

안출된 측면은 Ｙ 모양을 특징으로 하고, 30 도 (또는 새된 상술에 따르면, 다양한 각도)에 파이프를 분기시키는데 사용됩니다.
안출된 플러그는 라운드로 이용 가능하고 사각형이거나 6 각형 헤드이고, 눈이 먼 파이프에 익숙해져 있습니다.

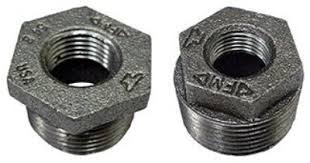

6 각형 부싱은 ASME B16.11에 따라 제조되고, 다른 크기의 두가지 나선부 항목에 참여하는데 사용됩니다.
결합은 ASME B16.11에 따라 제조된 안출된 맞춤이고, 파이프에 참여하는데 사용됩니다.
그들은 절반 또는 전체 크기에 그리고 소켓 웰드 또는 나사 결합과 함께 이용 가능합니다 (또는 특별한 새된 응용을 위한 2개의 조합).
환원제는 2가지 주요 유형에 이용할 수 있고 1와 2를 불렀습니다. 그들은 파이프를 연결시키고 구멍 내경을 줄이는데 사용됩니다.
통합은 여성, 여성이고 여성 유형과 큰 너트와 록우드 디자인에 남자인 것 이용할 수 있습니다. 연합은 MSS SP 83 기준에 따릅니다.
ASME B16.11 안출된 맞춤은 (사진에 나타난다는) 것을 소켓 웰드로 불리고, 빠져 나아갔던 2개 종류의 단 접속으로 이용 가능합니다.
소켓 용접 체결은 강하고 장기적 연결이 요구되는 애플리케이션을 위해 사용됩니다. 소켓 용접 체결은 매우 믿을 만하지만, 배관 시스템에서 설치하도록 시간이 걸립니다 (적은 부분 위의 용접 작업에 의해 초래된 과중한 업무량 때문에).
소켓 용접 체결은 2000#와 9000# 사이에 1/8에서 4까지 사이즈 인치에 그리고 학급에서 이용 가능합니다.
소켓 용접 체결을 위한 전형적인 애플리케이션은 다음과 같습니다 :

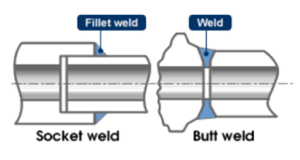

필릿 용접 대 버트 접합 : 맞대기 용접 연결은 30 도에서 경사지는 2개 장치 사이의 더 갭을 메웁니다.

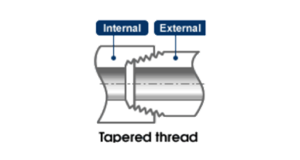

나선부의 피팅은 물 배분과 소방과 냉방과 같은 임계값 이하 배관 시스템을 위해, 또는 진동, 신장과 굽힘력들에 따르지 않는 저압 설치를 위해 사용됩니다. 갑작스런 변화가 연결을 깨뜨릴 수 있는 것처럼, 나선부 관 이음쇠는 끊임없이 변하는 온도와 유체에 적합하지 않습니다.

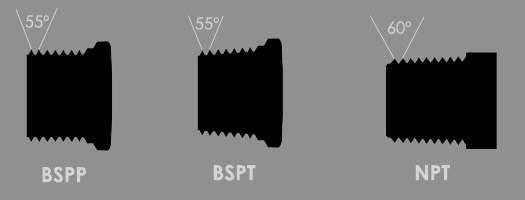

스레드의 2가지 주요 유형은 다른 것과 적합한 1을 가 아니라 인 BSP와 NPT가 아닙니다 :
BSP는 bs 규격 파이프를 의미하고, 더욱 (끝이 좁아진) BSPT와 버마 사회주의 계획당 (평행한) 변화로 분할될 수 있습니다. 스레드는 이 경우에 55' 각을 가지고 있습니다. BSP 나선부의 피팅은 석유와 가스 산업에서 NPT 나선부의 피팅 보다 덜 공통입니다
NPT는 "국가적 파이프가 점점 줄어들 " 의미하고, 석유와 가스 산업에 나선부 안출된 맞춤에 대한 지배적 기준입니다. NPT 스레딩은 ASME B1.20.1 상술에 의해 커버되고, 60' 스레드 플랭크 각을 기반으로 합니다 (BSP 타입 중 55' 대).
