| 원래 장소 | 중국 |
| 브랜드 이름 | KASUGAI |
| 인증 | ISO-9001; PED; AD 2000 |
| 모델 번호 | 나선부 반쪽 커플링 ASME B16.11을 용접하는 소켓 |
| 문서 | 제품 설명서 PDF |

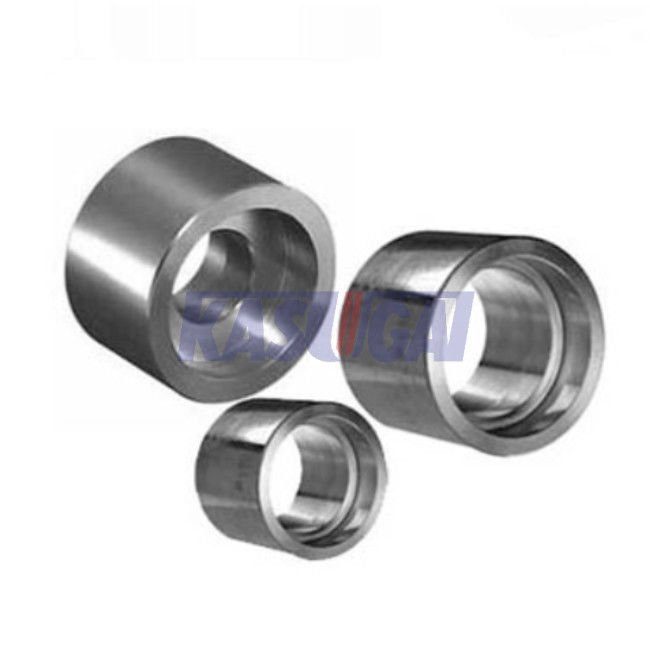

ASME B16.11 스테인레스 강 고압 소켓 웰드와 나선부 반쪽 커플링
제품 정보
| 상품 이름 | 아시아유럽정상회의 B16.11은 맞춤 고압 맞춤을 만들었습니다 |
| 크기 범위 | 1/8 내지 4 |
| 표준 |
ANSI / ASMEB B1.20.1 (스레드 유형) ASME B16.11 |
| 끼움 식 | 소켓 융착(스더블유) 반쪽 커플링이 (THD) 반쪽 커플링에 실을 뀄습니다 |
| 압력 클래스 |
나사산이 있는 끝 : 3000LBS, 6000LBS 소켓 용접형 : 3000LBS, 6000LBS, 9000LBS |
| 마무리 | 소금물에 절여지는 직류 전기로 자극된, 검은 (탄소) |
ASME B16.11 반쪽 커플링은 소구경 나선결합된 (THD)를 연결시캐서 주로 사용된 안출된 맞춤이거나 소켓 웰드 (SW)가 대구경 주요 실행 파이프 (헤더에) 배관합니다. SW 반쪽 커플링은 수업 3000, 6000과 9000에 이용할 수 있습니다. 그것은 보통 SW 전체 커플링 상대 보다 더 큰 전체 길이를 가지고 있습니다. 나선부 반쪽 커플링은 수업 3000과 6000에 이용할 수 있습니다. 그것의 전체 길이는 나선부 전체 커플링 상대의 절반입니다. 반쪽 커플링의 양쪽 건설과 기능은 전체 커플링의 그것과 다릅니다. 오직 한쪽 끝만을 내부로 소켓 용접 아니면 나선부의 구조와 함께 공급받습니다. 일반적인 방법이 반쪽 커플링과의 브랜치 연결을 만들곤 한 2가 있습니다 : (1) 반쪽 커플링은 관 헤더의 외표면에 기초를 두고, 외부로부터 용접됩니다. (2) 구멍은 반쪽 커플링의 OD를 받아들이는데 충분한 관 헤더 안으로 지루합니다. 반쪽 커플링은 더 홀에 삽입되고, 그리고 나서 용접됩니다.
ASME B16.11 SW 반쪽 커플링 (밀리미터)의 차원
| NPS | 비 최대. |
비 분. |
Ｊ 분. |
Ｆ 분 |
| 1/8" | 11.2 | 10.8 | 9.5 | 16.0 |
| 1/4" | 14.6 | 14.2 | 9.5 | 16.0 |
| 3/8" | 18.0 | 17.6 | 9.5 | 17.5 |
| 1/2" | 22.2 | 21.8 | 9.5 | 22.5 |
| 3/4" | 27.6 | 27.2 | 12.5 | 24.0 |
| 1" | 34.3 | 33.9 | 12.5 | 28.5 |
| 1-1/4" | 43.1 | 42.7 | 12.5 | 30.0 |
| 1-1/2" | 49.2 | 48.8 | 12.5 | 32.0 |
| 2" | 61.7 | 61.2 | 16.0 | 41.0 |
| 2-1/2" | 74.4 | 73.9 | 16.0 | 43.0 |
| 3" | 90.3 | 89.8 | 16.0 | 44.5 |
| 4" | 115.7 | 115.2 | 19.0 | 48.0 |
| NPS | 3000# | 6000# | 9000# | |||
|
Ｃ 최대. |
Ｃ 분. |
Ｃ 최대. |
Ｃ 분. |
Ｃ 최대. |
Ｃ 분. |
|
| 1/8" | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 1/4" | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 3/8" | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 1/2" | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 |
| 3/4" | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 1" | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 1-1/4" | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 1-1/2" | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 2" | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 2-1/2" | 8.76 | 7.67 | - | - | - | - |
| 3" | 9.52 | 8.30 | - | - | - | - |
| 4" | 10.69 | 9.53 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| Ｄ 최대. |
Ｄ 분. |
Ｄ 최대. |
Ｄ 분. |
Ｄ 최대. |
Ｄ 분. |
|
| 1/8" | 7.6 | 6.1 | 4.8 | 3.2 | - | - |
| 1/4" | 10.0 | 8.5 | 7.1 | 5.6 | - | - |
| 3/8" | 13.3 | 11.8 | 9.9 | 8.4 | - | - |
| 1/2" | 16.6 | 15.0 | 12.5 | 11.0 | 7.2 | 5.6 |
| 3/4" | 21.7 | 20.2 | 16.3 | 14.8 | 11.8 | 10.3 |
| 1" | 27.4 | 25.9 | 21.5 | 19.9 | 16.0 | 14.4 |
| 1-1/4" | 35.8 | 34.3 | 30.2 | 28.7 | 23.5 | 22.2 |
| 1-1/2" | 41.6 | 40.1 | 34.7 | 33.2 | 28.7 | 27.2 |
| 2" | 53.3 | 51.7 | 43.6 | 42.1 | 38.9 | 37.4 |
| 2-1/2" | 64.2 | 61.2 | - | - | - | - |
| 3" | 79.4 | 76.4 | - | - | - | - |
| 4" | 103.8 | 100.7 | - | - | - | - |
일반적 기록 : 모든 차원은 밀리미터에 있습니다
기록 : 비 : 소켓 구멍 지름 ; Ｃ : 소켓 벽 두께 ; Ｄ : SW 반쪽 커플링의 보어 지름 ; Ｊ : 소켓 깊이 ; Ｆ : SW 반쪽 커플링의 길이를 놓기
ASME B16.11 나선부 반쪽 커플링 (밀리미터)의 차원
| NPS | 비 | L2 | Ｄ 3000# |
Ｄ 6000# |
Ｗ / 2 |
| 1/8" | 6.4 | 6.7 | 16 | 22 | 16 |
| 1/4" | 8.1 | 10.2 | 19 | 25 | 17.5 |
| 3/8" | 9.1 | 10.4 | 22 | 32 | 24 |
| 1/2" | 10.9 | 13.6 | 28 | 38 | 24 |
| 3/4" | 12.7 | 13.9 | 35 | 44 | 25.5 |
| 1" | 14.7 | 17.3 | 44 | 57 | 30 |
| 1-1/4" | 17.0 | 18.0 | 57 | 64 | 33.5 |
| 1-1/2" | 17.8 | 18.4 | 64 | 76 | 39.5 |
| 2" | 19.0 | 19.2 | 76 | 92 | 43 |
| 2-1/2" | 23.6 | 28.9 | 92 | 108 | 46 |
| 3" | 25.9 | 30.5 | 108 | 127 | 54 |
| 4" | 27.7 | 33.0 | 140 | 159 | 60.5 |
일반적 기록 : 모든 차원은 밀리미터에 있습니다
기록 : 비 : 완전한 스레드의 최소 길이 ; L2 : 외부 스레드의 유효 길이 ; Ｄ : 외부 직경 ; Ｗ / 2 : 나선부 반쪽 커플링의 말 ot 단부 길이.
