| 원래 장소 | 중국 |
| 브랜드 이름 | Kasugai |
| 모델 번호 | ASTM A420 ASME B16.11 고압 단조 탄소강 90도 스레드(THD) 팔꿈치 |
| 문서 | 제품 설명서 PDF |

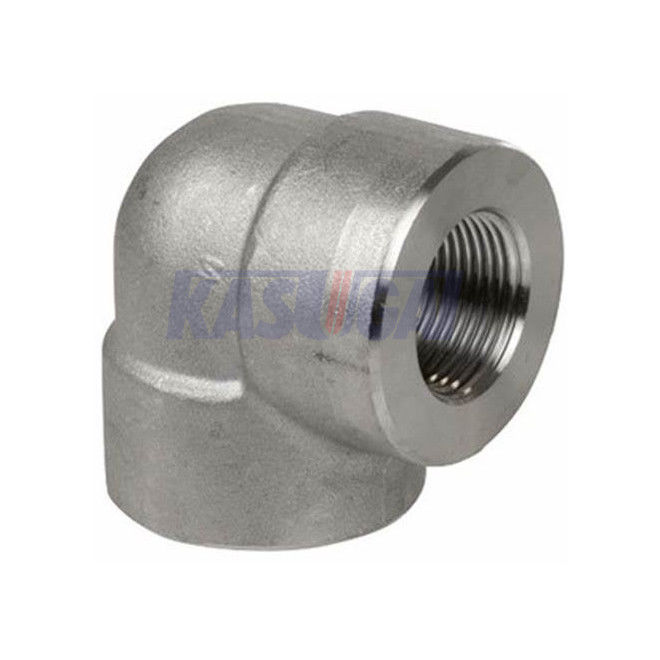

ASTM A420 ASME B16.11 고압 안출된 탄소강 90 도는 (THD) 팔꿈치에 실을 뀄습니다
제품 정보
| 상품 이름 | ASTM A420 ASME B16.11 고압 안출된 탄소강 90 도는 (THD) 팔꿈치에 실을 뀄습니다 |
| 크기 범위 | 1/8 내지 4 |
| 스레드 유형 | ASME B1.20.1 |
| 차원 | ASME B16.11 |
| 표준 | ASTM A420 |
| 압력 클래스 | 클래스 2000, 3000, 6000 |
ASTM A234 적당한 화학조성 (%)
| Si | Ｓ | Mn | Ｐ | Ｃ | Mo | Cr | Ni | Cu | |
| WPB | ≤0.1 | 0.058 | 0.29-1.06 | 0.05 | ≤0.3 | ≤0.15 | 0.4 | 0.4 | 0.4 |
| WPC | ≤0.1 | 0.058 | 0.29-1.06 | 0.05 | ≤0.35 | ≤0.15 | 0.4 | 0.4 | 0.4 |
ASME B16.11 90' 스리드드 (THD) 팔꿈치 (밀리미터)의 차원
NPT 나사산이 있는 끝과 ASME B16.11 90' 팔꿈치을 그린 기술 도면.
| NPS | A 2000# |
A 3000# |
A 6000# |
Ｈ 2000# |
Ｈ 3000# |
Ｈ 6000# |
| 1/8" | 21 | 21 | 25 | 22 | 22 | 25 |
| 1/4" | 21 | 25 | 28 | 22 | 25 | 33 |
| 3/8" | 25 | 28 | 33 | 25 | 33 | 38 |
| 1/2" | 28 | 33 | 38 | 33 | 38 | 46 |
| 3/4" | 33 | 38 | 44 | 38 | 46 | 56 |
| 1" | 38 | 44 | 51 | 46 | 56 | 62 |
| 1-1/4" | 44 | 51 | 60 | 56 | 62 | 75 |
| 1-1/2" | 51 | 60 | 64 | 62 | 75 | 84 |
| 2" | 60 | 64 | 83 | 75 | 84 | 102 |
| 2-1/2" | 76 | 83 | 95 | 92 | 102 | 121 |
| 3" | 86 | 95 | 106 | 109 | 121 | 146 |
| 4" | 106 | 114 | 114 | 146 | 152 | 152 |
| NPS | Ｇ 2000# |
Ｇ 3000# |
Ｇ 6000# |
비 | L2 |
| 1/8" | 3.18 | 3.18 | 6.35 | 6.4 | 6.7 |
| 1/4" | 3.18 | 3.30 | 6.60 | 8.1 | 10.2 |
| 3/8" | 3.18 | 3.51 | 6.98 | 9.1 | 10.4 |
| 1/2" | 3.18 | 4.09 | 8.15 | 10.9 | 13.6 |
| 3/4" | 3.18 | 4.32 | 8.53 | 12.7 | 13.9 |
| 1" | 3.68 | 4.98 | 9.93 | 14.7 | 17.3 |
| 1-1/4" | 3.89 | 5.28 | 10.59 | 17.0 | 18.0 |
| 1-1/2" | 4.01 | 5.56 | 11.07 | 17.8 | 18.4 |
| 2" | 4.27 | 7.14 | 12.09 | 19.0 | 19.2 |
| 2-1/2" | 5.61 | 7.65 | 15.29 | 23.6 | 28.9 |
| 3" | 5.99 | 8.84 | 16.64 | 25.9 | 30.5 |
| 4" | 6.55 | 11.18 | 18.67 | 27.7 | 33.0 |
일반적 기록 : 차원은 밀리미터에 모두 있습니다
기록 : 한 : 나선부 팔꿈치의 센터·엔드형 ; Ｈ : 밴드의 외부 직경 ; Ｇ : 최소 벽 두께 ; 비 : 완전한 길이의 최소 길이 ; L2 : 유용한 스레드의 길이.
