| 원래 장소 | 중국 |
| 브랜드 이름 | Kasugai |
| 모델 번호 | ASTM A403 WP304/L WP316/L WP310S WP321 B16.9 캡 |
| 문서 | 제품 설명서 PDF |

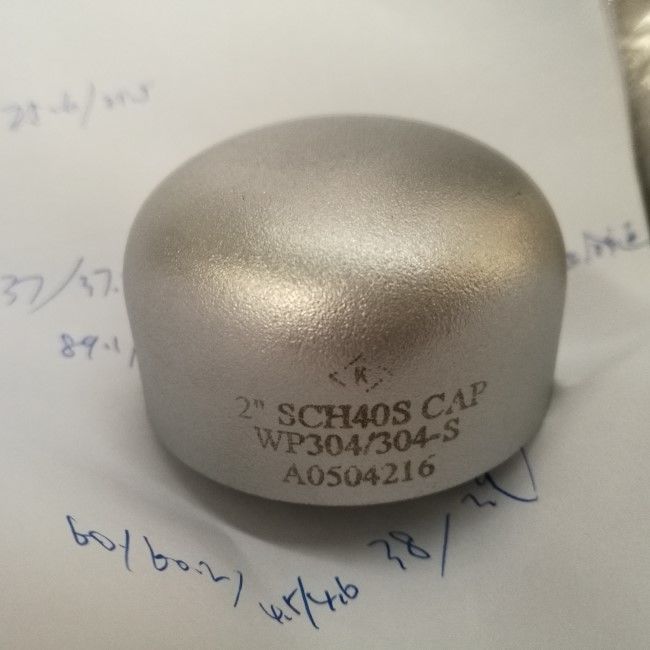

ASTM A403 WP304/L WP316/L WP310S WP321 B16.9 스테인레스 강 맞대기용접끝 캡
캡은 체제에서 밀봉압 용기 또는 파이프 끝을 단순화하는 맞춤입니다. 캡이 파이프의 최말단부에 사용되기 때문에 그들은 또한 관구 마개로서 언급됩니다. 캡스, 바르게 첨부될 때 방누 봉합을 제공하세요. 여러 산업 분야가 파이프 또는 압력 용기를 밀봉하기 위해 이러한 맞춤을 사용하는 동안. 캡은 또한 특히 물을 운반하는 선에서, 사용될 수 있습니다. 종종, 그들은 외부의 힘들에 의해 변형되거나 자르는 것으로부터 파이프의 말을 보호하는데 사용됩니다. 게다가, 맞대기 용접 엔드 캡의 사용은 파이프 또는 튜브 안에서 내부 스레드의 손상을 막을 수 있습니다.
제품 정보
| 상품 이름 | ASTM A403 B16.9 맞대기용접끝 캡 |
| 크기 범위 | 1/2 내지 48 |
| 벽 두께 | Sch160 XXS에 대한 Sch5 |
| 표준 | ASTM A403 |
| 등급 | WP304/L WP316/L WP310S WP321 |
| 제조 표준 | ASME B16.9 MSS-SP-43 |
ASME B16.9 엔드 캡 차원 (밀리미터)
캡은 파이프의 개방형을 밀봉하는데 사용됩니다. 배관 공학에서, ASME B16.9에 따라 만들어진 캡은 마지막에 용접되고, 파이프의 실행의 길이 디멘션에 포함될 필요가 없습니다.
| NPS | O.D 밀리미터 인치 |
Ｅ [기록(1)] 밀리미터 인치 |
Ｅ 밀리미터 인치 |
E1 [기록(2)] 밀리미터 인치 |
| 1/2 | 21.3 0.84 |
25 1.00 |
4.57 0.18 |
25 1.00 |
| 3/4 | 26.7 1.05 |
25 1.00 |
3.81 0.15 |
25 1.00 |
| 1 | 33.4 1.32 |
38 1.50 |
4.57 0.18 |
38 1.50 |
| 1-1/4 | 42.2 1.66 |
38 1.50 |
4.83 0.19 |
38 1.50 |
| 1-1/2 | 48.3 1.90 |
38 1.50 |
5.08 0.20 |
38 1.50 |
| 2 | 60.3 2.38 |
38 1.50 |
5.59 0.22 |
44 1.75 |
| 2-1/2 | 73.0 2.88 |
38 1.50 |
7.00 0.28 |
51 2.00 |
| 3 | 88.9 3.50 |
51 2.00 |
7.62 0.30 |
64 2.50 |
| 3-1/2 | 101.6 4.00 |
64 2.50 |
8.13 0.32 |
76 3.00 |
| 4 | 114.3 4.50 |
64 2.50 |
8.64 0.34 |
76 3.00 |
| 5 | 141.3 5.56 |
76 3.00 |
9.65 0.38 |
89 3.50 |
| 6 | 168.3 6.62 |
89 3.50 |
10.92 0.43 |
102 4.00 |
| 8 | 219.1 8.62 |
102 4.00 |
12.70 0.50 |
127 5.00 |
| 10 | 273.0 10.75 |
127 5.00 |
12.70 0.50 |
152 6.00 |
| 12 | 323.8 12.75 |
152 6.00 |
12.70 0.50 |
178 7.00 |
| 14 | 355.6 14.00 |
165 6.00 |
12.70 0.50 |
191 7.50 |
| 16 | 406.4 16.00 |
178 7.00 |
12.70 0.50 |
203 8.00 |
| 18 | 457.0 18.00 |
203 8.00 |
12.70 0.50 |
229 9.00 |
| 20 | 508.0 20.00 |
229 9.00 |
12.70 0.50 |
254 10.00 |
| 22 | 559.0 22.00 |
254 10.00 |
12.70 0.50 |
254 10.00 |
| 24 | 610.0 24.00 |
267 10.50 |
12.70 0.50 |
305 12.00 |
| 26 | 660.0 26.00 |
267 10.50 |
... | ... |
| 28 | 711.0 28.00 |
267 10.50 |
... | ... |
| 30 | 762.0 30.00 |
267 10.50 |
... | ... |
| 32 | 813.0 32.00 |
267 10.50 |
... | ... |
| 34 | 864.0 34.00 |
267 10.50 |
... | ... |
| 36 | 914.0 36.00 |
267 10.50 |
... | ... |
| 38 | 965.0 38.00 |
305 12.00 |
... | ... |
| 40 | 1016.0 40.00 |
305 12.00 |
... | ... |
| 42 | 1067.0 42.00 |
305 12.00 |
... | ... |
| 44 | 1118.0 44.00 |
343 13.50 |
... | ... |
| 46 | 1168.0 46.00 |
343 13.50 |
... | ... |
| 48 | 1219.0 48.00 |
343 13.50 |
... | ... |
*NPS : 명목상 관경 ; O.D : 사각에 있는 외부 직경 ; Ｅ : 길이 [기록(1)]; E1 : 길이를 위한 제 벽 두께 ; Ｅ : Length[NOTE(2)].
물질 화학조성
ASTM A403 녹슬지 않는 강관이음은 송신 파이프를 위해 안출되고 굴려진 오스테나이트계 스테인레스 맞춤의 소재를 언급합니다. 상용 등급은 WP304/L, WP316/L 입니다. 그들은 엔지니어링 산업, 에너지 전환 발전소 등으로서 많은 분야에 시용될 수 있습니다.
| 등급 A | 구성 (%) | |||||||||
| 등급 WP | UNS 선임 | Ｃ | Mn | Ｐ | Ｓ | Si | Ni | Cr | Mo | Ti |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11.0 | 18.0-22.0 | _ | _ |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12.0 | 18.0-22.0 | _ | _ |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | _ | _ |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | _ |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12.0 | 17.0-19.0 | _ | Ｇ |
기록 :
거기서 테이블에서 ellipsis(_)appears,를 위해 분석하거나 보고될 어떤 요구와 원소 필요가 없습니다
질소를 위한 분석의 방법은 구매자와 제조 간의 협정의 문제일 것입니다
콜럼븀 0.10-0.30% ; 바나듐 0.10-0.30%.
작은 직경 또는 얇은 벽 또는 많은 그림 통과가 요구되는 양쪽을 위해, 0.04%의 탄소 최대는 성적 TP304L과 TP316L에 필요합니다. 작은 외부 직경 튜브는 0.500in이하로 그것들로 규정됩니다.외부 직경에서 (23.7mm)와 0.049in이하로 그것들로서의 빛 벽튜브.평균 벽 두께에서 (1.24mm)
