| 원래 장소 | 중국 |
| 브랜드 이름 | Kasugai |
| 모델 번호 | ASTM A403 BW 똑같은 Tee |
| 문서 | 제품 설명서 PDF |

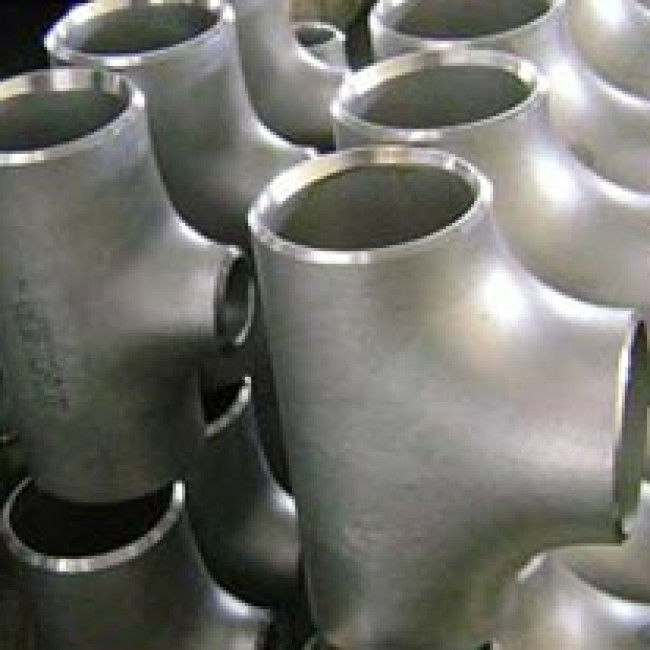

똑같은 Tee를 용접하는 ASTM A403 WP304/L WP316/L WP310S WP321 스테인레스 강 엉덩이
강관 티는 유체 방향을 바꿀 수 있는 3개 가지를 가지고 있습니다. 그것은 T-형이어서 가지고 있고 또는 y형,와 똑같은 Tee와 리듀싱 티 (환원제 Tee)를 포함합니다. 강철 티는 넓게 있고 사용되 안에 네트워크를 배관하고 액체와 가스를 운반합니다.
버트 접합 티는 넓게 석유, 항공우주 약국, 화학 산업, 야금학, 전력, 군용 산업, 기술 지원과 다른 산업적 파이프라인에서 사용됩니다.
엉덩이 용접 프로세스로 연결되는 평범하거나 경사진 것에 끝. 그것은 기타 유형 보다 더 높은 압박을 견뎌낼 수 있습니다. 버트 접합 티의 규모는 (DN) 파이프 NPS에서 상세화되어야 하고 소켓 웰드가 시작한 일정에서 두께 또는 스레드 티 두께가 압 레벨에 명시되어야 합니다.
맞대기 용접 (BW) Tee 타입
BW Tee는 다음과 같이 있는 가지굵기와 기능에 따라 두 유형으로 분류됩니다 :
똑같은 Tee : 티의 3개 가지는 동일 직경을 가지고 있습니다. 또한 스트레이트 t자로 지명됩니다.
리듀싱 티 (환원제 Tee). : 가지굵기는 주요 입경보다 작습니다. 리듀싱 티가 보통 4 Ｘ 4 Ｘ 3에서 NPS 지름으로 묘사되며, 그 곳에서 4는 주요하 파이프 직경이고 3가 " 삭감하는 가지입니다.
제품 정보
| 상품 이름 | 똑같은 Tee를 용접하는 ASTM A403 B16.9 스테인레스 강 엉덩이 |
| 크기 범위 | 차원 : 1/2 내지 48 |
| 벽 두께 | Sch10S Sch20 STD Sch40 XS Sch80 |
| 표준 |
ASTM A403 MSS SP-75 |
| 등급 | WP304/L WP316/L WP310S WP321 |
| 제조 표준 | ASME B16.9 |
ASME B16.9는 Tee 차원 (밀리미터)를 필적합니다
ASME B16.9 똑같은 티는 3자 파이프로의 수직 연결을 하는데 사용된 맞춤입니다.
| NPS | O.D 밀리미터 인치 |
Ｃ 밀리미터 인치 |
Ｍ 밀리미터 인치 |
| 1/2 | 21.3 0.84 |
25 1.00 |
25 1.00 |
| 3/4 | 26.7 1.05 |
29 1.12 |
29 1.12 |
| 1 | 33.4 1.32 |
38 1.50 |
38 1.50 |
| 1-1/4 | 42.2 1.66 |
48 1.88 |
48 1.88 |
| 1-1/2 | 48.3 1.90 |
57 2.25 |
57 2.25 |
| 2 | 60.3 2.38 |
64 2.50 |
64 2.50 |
| 2-1/2 | 73.0 2.88 |
76 3.00 |
76 3.00 |
| 3 | 88.9 3.50 |
86 3.38 |
86 3.38 |
| 3-1/2 | 101.6 4.00 |
95 3.75 |
95 3.75 |
| 4 | 114.3 4.50 |
105 4.12 |
105 4.12 |
| 5 | 141.3 5.56 |
124 4.88 |
124 4.88 |
| 6 | 168.3 6.62 |
143 5.62 |
143 5.62 |
| 8 | 219.1 8.62 |
178 7.00 |
178 7.00 |
| 10 | 273.0 10.75 |
216 8.50 |
216 8.50 |
| 12 | 323.8 12.75 |
254 10.00 |
254 10.00 |
| 14 | 355.6 14.00 |
279 11.00 |
279 11.00 |
| 16 | 406.4 16.00 |
305 12.00 |
305 12.00 |
| 18 | 457.0 18.00 |
343 13.50 |
343 13.50 |
| 20 | 508.0 20.00 |
381 15.00 |
381 15.00 |
| 22 | 559.0 22.00 |
419 16.50 |
419 16.50 |
| 24 | 610.0 24.00 |
432 17.00 |
432 17.00 |
| 26 | 660.0 26.00 |
495 19.50 |
495 19.50 |
| 28 | 711.0 28.00 |
521 20.50 |
521 20.50 |
| 30 | 762.0 30.00 |
559 22.00 |
559 22.00 |
| 32 | 813.0 32.00 |
597 23.50 |
597 23.50 |
| 34 | 864.0 34.00 |
635 25.00 |
635 25.00 |
| 36 | 914.0 36.00 |
673 26.50 |
673 26.50 |
| 38 | 965.0 38.00 |
711 28.00 |
711 28.00 |
| 40 | 1016.0 40.00 |
749 29.50 |
749 29.50 |
| 42 | 1067.0 42.00 |
762 30.00 |
711 28.00 |
| 44 | 1118.0 44.00 |
813 32.00 |
762 30.00 |
| 46 | 1168.0 46.00 |
851 33.50 |
800 31.50 |
| 48 | 1219.0 48.00 |
889 35.00 |
838 33.00 |
*NPS : 명목상 관경 ; O.D : 사각에 있는 외부 직경 ; Ｃ : 센터·엔드형, 운영하십시요 ; Ｍ : 센터·엔드형, 수단.
물질 화학조성
ASTM A403 녹슬지 않는 강관이음은 송신 파이프를 위해 안출되고 굴려진 오스테나이트계 스테인레스 맞춤의 소재를 언급합니다. 상용 등급은 WP304/L, WP316/L 입니다. 그들은 엔지니어링 산업, 에너지 전환 발전소 등으로서의 많은 분야에 시용될 수 있습니다
| 등급 A | 구성 (%) | |||||||||
| 등급 WP | UNS 선임 | Ｃ | Mn | Ｐ | Ｓ | Si | Ni | Cr | Mo | Ti |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11.0 | 18.0-22.0 | _ | _ |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12.0 | 18.0-22.0 | _ | _ |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | _ | _ |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | _ |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12.0 | 17.0-19.0 | _ | Ｇ |
기록 :
