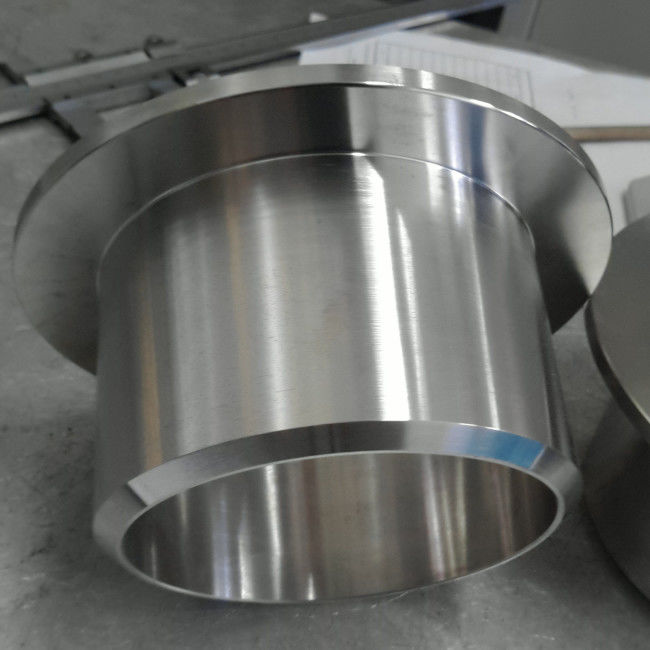

듀플렉스 스테인리스강 스텁엔드, ASTM A815 UNS S31803 강철 용접 관 이음쇠

스텁엔드를 용접하는 ASTM A815 UNS S31803 듀플렉스 스테인리스강 엉덩이

스텁엔드 (겹치는 결합)은 사용되는 맞춤이고 회전하는 등 업 플랜지의 지원이 요구될 때 용접 플랜지를 대체합니다. 그리고 그것은 다른 지름의 파이프를 연결시캐서 사용되는 기준과 비표준 ANSI 차원에 공급될 수 있습니다.

스텁엔드 타입

스텁엔드는 3 다른 방법, 종류 A, 비와 Ｃ로 제공됩니다. 종류 A와 비 스텁엔드는 팔꿈치와 티와 같은 안출된 맞춤과 유사하고 C형 스텁엔드가 주문 제작된 크기에서 만들어집니다.

종류 A

종류 A 토막 말은 표준 랩 조인트 플랜지를 위해 사용됩니다. 스텁엔드 위의 랩 두께는 파이프 벽의 공칭 두께보다 크거나 같습니다. 게다가 종류 A의 외부 코너 반경은 랩 조인트 플랜지를 받을 수 있습니다. 내부 모서리는 케케묵습니다. 랩은 보통 기계가공된 톱니면을 가지고 있습니다.

B형 행동 양식

B형 행동 양식 스텁엔드는 랩 플랜지로서 플랜지 위의 표준 하락을 위해 사용됩니다. 이러한 어처구니없는 일을 당하는 쪽 위의 랩 두께는 파이프 벽의 공칭 두께보다 크거나 같습니다. 또한, B형 행동 양식의 외부 코너 반경은 예방 플랜지로서 사용될 수 있는 하락 오우 플랜지를 받기에 충분히 작습니다. 내부 코너는 케케묵습니다. 랩은 보통 기계가공된 톱니면을 가지고 있습니다.

C형

C형 스텁엔드는 표준 랩 조인트 플랜지와 플랜지 위의 하락을 위해 사용될 수 있습니다. 그것은 나팔 모양으로 퍼진 채 둥근 가장자리를 랩의 내경에 떠납니다. 필요하다면, 반지름은 스퀘어에 근접되는 것으로 만들어질 수 있습니다. 랩 두께는 파이프 벽의 75%입니다. C형은 어떠한 예방 플랜지도 수용하기에 충분히 매우 짧습니다. C형에 겹치는 결합은 매끄럽고 그것은 기계가 아닙니다.

스텁엔드는 보통 2가지 방법, 종류 A와 B형 행동 양식에서 제조됩니다. 그들은 2 표준 길이에 이용할 수 있고, 장기간 (ANSI) 또는 쇼트 패턴 (MSS) 입니다.스텁엔드가 보통 짧은 기간과 긴 길이에서 제공되는 Sch5s와 10대는 특별 명령에 이용 가능합니다. 슈 40대 스텁엔드는 각각 짧은 긴 길이에서 공급됩니다.

ASTM A815 표준

ASTM A815는 만드는 페라이트의, 페라이트의 / 오스테니틱과, 마르텐사이트계 스테인레스 강 배관 핏팅을 위한 표준 명세서입니다. 이 상술은 2 대표 번호 등급, WP와 CR를 커버합니다. 클래스 WP 맞춤은 4개 클래스로 분할됩니다 :

WP-S, 이음새가 없는 제품.

WP-W, 용접된 제품.

모든 웰드들이 뢴트겐 사진이 찍힌 웰드들을 포함하는 WP-WX, 관 이음쇠.

모든 웰드들이 울트라소닉앨리 시험되었던 웰드들을 포함하는 맞춤인 WP-WU.

제품 정보

물질 (UNS S31803) 화학조성

ASME B16.9 스텁엔드 차원 (밀리미터)
