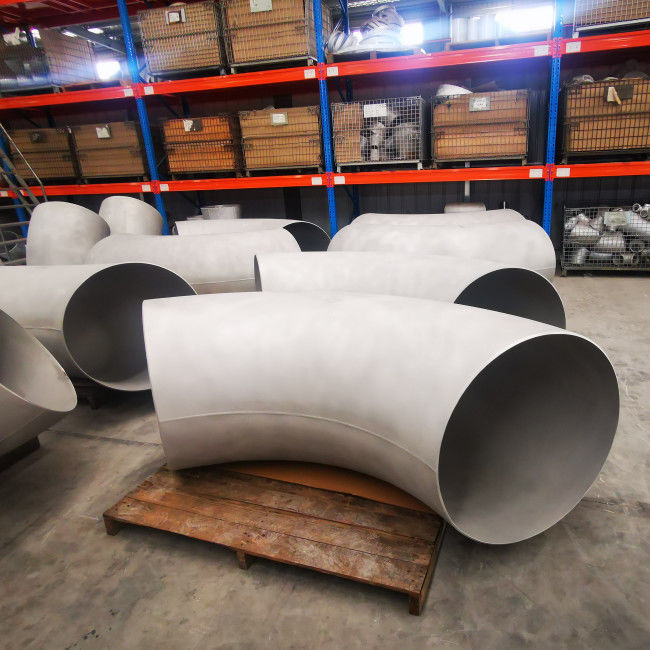

90 급 스테인레스 강 버트 접합 팔꿈치 BW WPWX 맞춤 ASTM A403

ASTM A403 90도 WPWX 팔꿈치 스테인리스 스틸 엉덩이 용접 장치

파이프 라인의 유체 방향에 따라 팔꿈치는 45도, 90도, 180도와 같은 다양한 학도로 나눌 수 있습니다. 가장 일반적인 학위입니다.또한 60도와 120도도 있습니다.특별한 파이프 라인을 위해.

90도 철강 파이프 팔꿈치는 유체의 방향을 90도 변경하는 기능을 합니다. 그래서 수직 팔꿈치라고도 불립니다.그것은 모든 파이프 라인 시스템에서 일반적인 수준이며 각기 다른 수준의 팔꿈치에서 가장 많이 사용됩니다(철강 구조 및 구조에 적합하기 때문에 편리합니다.)

팔꿈치 반지름

팔꿈치 반지름은 곡선 반지름을 의미합니다. 반지름이 파이프 지름과 같으면 짧은 반지름 팔꿈치, SR 팔꿈치라고도 불립니다. 일반적으로 저압 및 저속 파이프 라인입니다.

반지름이 파이프 지름보다 크면 R ≥ 1.5 지름, 우리는 그것을 긴 반지름 팔꿈치 (LR 팔꿈치) 라고 부릅니다. 고압 및 높은 유동률 파이프 라인에 적용됩니다.

길게 반사 90도 팔꿈치

LR 90도 철강 파이프 팔꿈치는 다른 길이의 파이프 또는 파이프 사이에 설치됩니다. 90도에서 방향을 변경하는 데 도움이되며 일반적으로 펌프, 데크 배수 및 밸브에 튜브를 연결하는 데 사용됩니다.

짧은 반사 90도 팔꿈치

SR 90도 팔꿈치는 위에서 언급 한 파이프 팔꿈치와 동일하지만 지름이 짧습니다. 따라서이 유형의 철 팔꿈치는 공간이 충분하지 않을 때 종종 사용됩니다.

클래스 WP 부착 분류

클래스 WP 피팅은 세 가지 하위 클래스로 나뉘어 있습니다. WP-S, WP-W. 및 WPWX 클래스. 그들은 ANSI BI6의 요구 사항에 따라 제조됩니다.9BI611BI628, 또는 MSS 표준 실습 SP-79, 그리고 그들은 9과 호환되는 압력 등급을 가지고 있습니다.2.

WP-S급 핑팅매듭 없는 제조법으로 매듭 없는 제품으로부터 제조된 제품 (급 기호 WP-S로 표시된 제품)

WP-W 클래스 피팅장착 제조 또는 구조 용접이 방사선 촬영된 용접을 포함합니다 (급 기호 WP-W로 표시됩니다);

클래스 WP-WX 피팅모든 용접이 방사선 촬영된 용접을 포함하는 용접 (클래스 기호 WP-WX로 표시) 이다.

제품 정보

재료 화학 조성물

ASTM A403 스테인리스 스틸 파이프 피팅은 압력 파이프에 대한 가공 및 롤링 오스테니틱 스테인리스 피팅의 소재를 의미합니다. 일반적인 등급은 WP304/L, WP316/L입니다.그들은 엔지니어링 산업과 같은 많은 분야에서 사용될 수 있습니다.에너지 변환 시설 등

참고::

1. 표에 ellipsis가 나타난 경우, 요구 사항이 없으며 요소가 분석되거나 보고되어야 합니다.
2. 질소의 분석 방법은 구매자와 제조업체의 합의에 따라 이루어져야 합니다.
3. 콜럼비아 0.10-0.30%; 바나디움 0.10-0.30%
4. 작은 지름 또는 얇은 벽 또는 둘 다에 대해 많은 도면 패스가 필요한 경우 TP304L 및 TP316L 등급에서 최대 0.04%의 탄소가 필요합니다.작은 외부 지름의 튜브는 0보다 작은 것으로 정의됩니다..500in.(23.7mm) 외부 지름과 가벼운 벽 튜브로 0.049in.(1.24mm) 미만의 평균 벽 두께

90^o부트 웰드 팔꿈치 크기와 무게

긴 반지름 (LR) (ASME B16.9 표준 참조)

짧은 반지름 (SR) (ASME B16.9 표준 참조)
