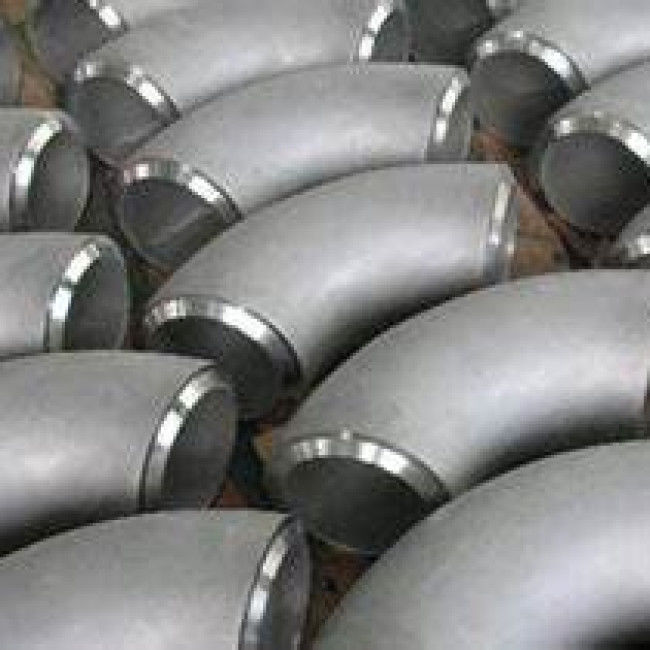

45 급 스테인레스 강 엉덩이 용접 체결 슈 10대 Sch20 팔꿈치

맞춤을 용접하는 ASTM A403 45 급 BW 팔꿈치 스테인레스 강 엉덩이

파이프라인의 유체 방향에 따르면, 팔꿈치는 45 도와 같은 다른 정도, 가장 공통 도인 90 degree,180 도로 분할될 수 있습니다. 또한 약간의 특별한 파이프라인을 위해, 60 급과 120 급을 가집니다.

팔꿈치 반지름

팔꿈치 반지름 평균곡율 반지름. 만약 반지름이 파이프 직경과 같으면, 그것이 정상적으로 저압과 저속도 파이프라인을 위해 또한 SR 팔꿈치로 불린 짧은 반경 팔꿈치를 불렀습니다.

반지름이 파이프 직경, Ｒ ≥ 1.5 지름보다 크면 우리는 그것을 고압과 고유속 비율 파이프라인에 대하여 적용되는 대곡 엘보 (LR 팔꿈치)로 부릅니다.

긴 반경의 45 각도 엘보

유체 방향이 45 도로 변경될 수 있도록 배관 엘보는 2개 파이프 사이에 탑재됩니다. 90 각도 엘보와 비교하여, 더 저압인 것으로 45 각도 엘보는 더 적은 마찰을 생산합니다.

짧은 반경의 45 각도 엘보

45 급에 SR 팔꿈치는 구리, 플라스틱, 강철, 무쇠와 납에 보통 첨부되고, 또한 스테인레스와 고무 정착물에 연결될 수 있습니다. 그것은 넓게 화학, 식량, 수도 시설물, 전자 공업, 화학적 가스관, 원예학, 농업 생산, 태양 장비 가스관, 에어콘 가스관과 다른 분야에서 사용됩니다.

클래스 WP 적당한 분류

클래스 WP 맞춤은 3 하위 클래스로 분할됩니다 : 클래스 WP-S, WP-W.와 WPWX. 그들은 ANSI BI6.9, BI6.11, BI6.28 또는 MSS 표준 관례 SP-79를 위한 요구로 제조되고 9.2로 적합한 정력 압력을 가지고 있습니다.

클래스 WP-S 맞춤은 제조의 시임리스 방식의 이음새가 없는 제품으로부터 제조된 그것들입니다 (부류 기호 WP-S와 함께 표시됩니다) ;

클래스 WP-W 맞춤은 적당한 제작 또는 구조 웰드들이 뢴트겐 사진이 찍힌 웰드들을 포함합니다 (부류 기호 WP-W와 함께 표시됩니다) ;

클래스 WP-WX 맞춤은 알리 웰드들이 뢴트겐 사진이 찍힌 웰드들을 포함하는 그것들입니다 (부류 기호 WP-WX와 함께 표시됩니다).

제품 정보

물질 화학조성

ASTM A403 녹슬지 않는 강관이음은 송신 파이프를 위해 안출되고 굴려진 오스테나이트계 스테인레스 맞춤의 소재를 언급합니다. 상용 등급은 WP304/L, WP316/L 입니다. 그들은 엔지니어링 산업, 에너지 전환 발전소 등으로서의 많은 분야에 시용될 수 있습니다

기록 :

거기서 테이블에서 ellipsis(_)appears,를 위해 분석하거나 보고될 어떤 요구와 원소 필요가 없습니다

질소를 위한 분석의 방법은 구매자와 제조 간의 협정의 문제일 것입니다

콜럼븀 0.10-0.30% ; 바나듐 0.10-0.30%.

작은 직경 또는 얇은 벽 또는 많은 그림 통과가 요구되는 양쪽을 위해, 0.04%의 탄소 최대는 성적 TP304L과 TP316L에 필요합니다. 작은 외부 직경 튜브는 0.500in이하로 그것들로 규정됩니다.외부 직경에서 (23.7mm)와 0.049in이하로 그것들로서의 빛 벽튜브.평균 벽 두께에서 (1.24mm)

45o 버트 접합 팔꿈치 차원과 중량

긴 반경 (LR)는 (표준 ASME B16.9 라고 말합니다)
