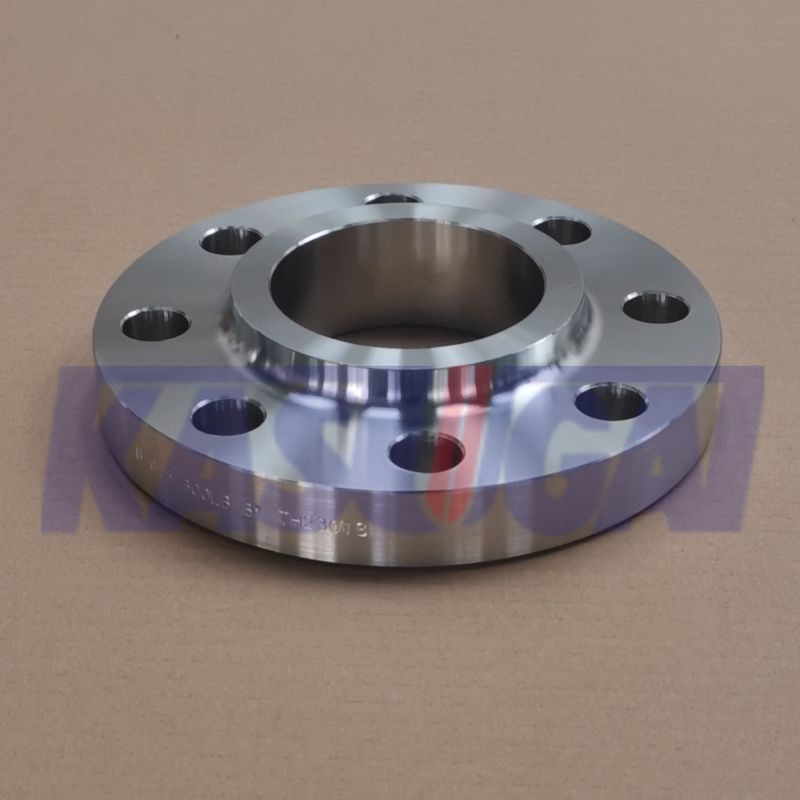

ASTM A182 F11 ANSI B16.5/B16.47 합금강 슬리프온 플랜지
제품 정보
합금강 슬립-온 플랜지는 일반적으로 ASTM A182 F5, F9, F11, F22, 또는 F91과 같은 다양한 합금강 등급으로 만들어집니다. 합금강은 높은 강도, 우수한 부식 저항성을 제공합니다.그리고 더 높은 온도 저항성, 고압 및 고온 환경에서 적용하기에 적합합니다.
합금강 슬리프 온 플랜지에는 높여진 면 또는 평평한 면 구성이있을 수 있습니다. 높여진 면 플랜지는 밀폐 부위를 둘러싼 높여진 표면을 가지고 있습니다.쉽게 설치할 수 있고, 밀착장과 연결될 때 안전하고 누출이 없는 연결을 제공합니다.평면 플랜지에는 높은 부분이 없는 평면이 있습니다.
| 제품 이름 | ASTM A182 F11 ANSI B16.5/B16.47 합금강 플랜지 |
| 크기 범위 | 1/2~48 |
| 압력급 | 75 150, 300, 400, 600, 900, 1500, 2500, |
| 두께 | Sch10S에서 Sch160까지 |
| 표준 | ASME/ANSI B16.5/B16.47JIS B2220 |
| 종류 | 슬라이드 - 플랜지 (SO) |
| 크기 | ANSI B165, 사용자 지정 도면 |
| 코팅 | 항강화 페인트, 오일 블랙 페인트, 냉각 및 뜨거운 펌프로 젤리화, 노란색 투명, 아연 접착 |
| 원산지 | 중국 |
| 신청서 | 해상, 석유장, 조선, 수력 시스템, 천연가스, 파이프 프로젝트, 전기 발전 등 |
| 테스트 | 직접 읽기 스펙트로그램, 수직 검사 기계, X선 탐지, 초음파 결함 탐지, 자기 입자 탐지 |
| 시험 인증서 | 원자재 인증서, 100% 방사선 검사 보고서, 제3자 검사 보고서 |
표준 및 재료: ASTM A182 F11
화학적 성분ASTM A182 F11 합금 플랜지
| 등급 | C,max | 원 | 네 | P, 최대 | S, 최대 | Cr | 모 |
| ASTM A182 F11 | 00.1-0.2 | 00.3-0.8 | 00.5-10 | 0.040 | 0.040 | 10.0-15 | 0.44-065 |
ASTM A182 F11 합금 플랜지의 기계적 특성
| 등급 | 팽창 강도, 미니. (MPa) | 양력 강도, 분 (MPa) | 2′′,min (%) 의 연장 | 면적 감소, 분 (%) | 브리넬 강도 (HBW) |
| ASTM A182 F11 | 485 | 275 | 20 | 35 | 143-207 |
플랜지 타입: 슬리프 オン (SO)
슬라이드 온 플랜지 (Slip on flange) 는 SO 플랜지라고도 간소화되어 있다. SO 플랜지는 파이프 위에 슬라이드하여 파이프보다 내부에서 약간 더 커질 수 있도록 설계되어 있다.그들은 위와 아래의 플랜지에서 필레 웰드 통해 파이프에 연결그것은 플랜지의 내부 구멍에 파이프를 삽입하는 데 사용됩니다. 플랜지의 내부 지름이 파이프의 외부 지름보다 약간 더 크기 때문에,파이프와 플랜지는 플랜지의 위쪽과 아래쪽에서 랩 용접으로 연결될 수 있습니다..
슬리프 플랜지 는 용접 목 플랜지 보다 길이가 짧으며, 짧은 접착이 필요하거나 공간 제한으로 사용이 필요 하는 부위 에서 사용 됩니다. 일반적으로,슬리프-온 플랜지 연결의 수명은 용접 목 플랜지의 약 3분의 1입니다.설치 과정에서 추가 용접이 필요함에도 불구하고 초기 비용이 낮아 많은 사용자가 SO 플랜지를 WN 플랜지보다 선호합니다.중압 서비스150급과 300급의 슬리프 플랜지는 유틸리티 엔지니어링에서 가장 흔하게 볼 수 있습니다.
압력-온도 등급
ASME B16.5와 ASME B16.47 모두 ASTM A182 F5 강철에 대한 압력-온도 등급을 규정하고 있습니다.이는 파렌헤이트 온도에서 psi 단위에서 허용되는 최대 작업 가이드 압력입니다.데이터 시트는 클래스에 따라 나뉘어 있습니다: ASME B16.5 플랜지는 클래스 150, 300, 400, 600, 900, 1500, 2500에서 제공됩니다. ASME B16.47 시리즈 A는 클래스 150, 300, 400, 600, 900에서 제공됩니다.그리고 ASME B16.47 B 시리즈는 75, 150, 300, 400, 600, 900 클래스에서 사용할 수 있습니다.
| 임시 °F |
75급 PSI |
150급 PSI |
300급 PSI |
400급 PSI |
600급 PSI |
900급 PSI |
1500급 PSI |
2500급 PSI |
| -20~100 | 145 | 290 | 750 | 1000 | 1500 | 2250 | 3750 | 6250 |
| 200 | 135 | 260 | 735 | 980 | 1470 | 2210 | 3680 | 6135 |
| 300 | 115 | 230 | 700 | 935 | 1400 | 2100 | 3495 | 5830 |
| 400 | 100 | 200 | 670 | 890 | 1335 | 2005 | 3345 | 5570 |
| 500 | 85 | 170 | 645 | 860 | 1290 | 1940 | 3230 | 5385 |
| 600 | 70 | 140 | 605 | 805 | 1210 | 1815 | 3025 | 5040 |
| 650 | 60 | 125 | 590 | 785 | 1175 | 1765 | 2940 | 4905 |
| 700 | - | 110 | 570 | 755 | 1135 | 1705 | 2840 | 4730 |
| 750 | - | 95 | 530 | 710 | 1065 | 1595 | 2660 | 4430 |
| 800 | - | 80 | 510 | 675 | 1015 | 1525 | 2540 | 4230 |
| 850 | - | 65 | 485 | 650 | 975 | 1460 | 2435 | 4060 |
| 900 | - | 50 | 375 | 500 | 745 | 1120 | 1870 | 3115 |
| 950 | - | 35 | 275 | 365 | 550 | 825 | 1370 | 2285 |
| 1000 | - | 20 | 200 | 265 | 400 | 595 | 995 | 1655 |
| 1050 | - | - | 145 | 190 | 290 | 430 | 720 | 1200 |
| 1100 | - | - | 95 | 130 | 190 | 290 | 480 | 800 |
| 1150 | - | - | 60 | 80 | 125 | 185 | 310 | 515 |
| 1200 | - | - | 35 | 45 | 70 | 105 | 170 | 285 |
