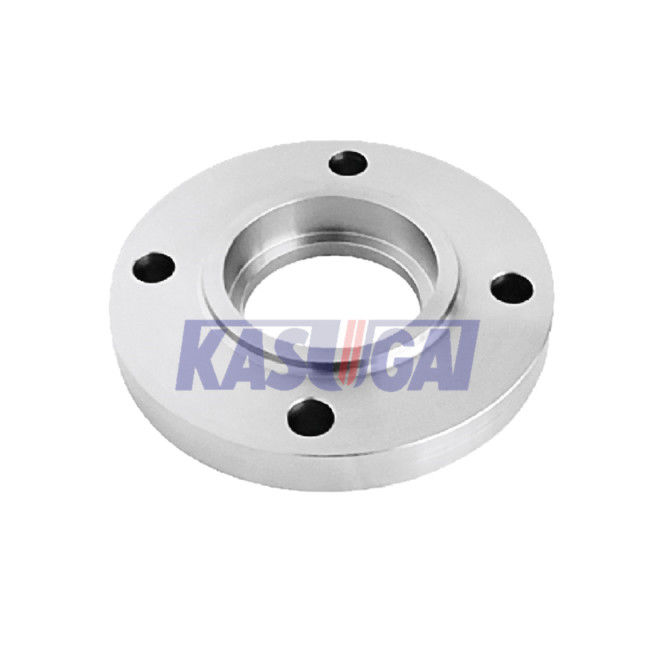

단조강 플랜지, Sch160 합금 강 튜브 플랜지 위의 주문 제작된 하락

ASTM A350 LF3 ANSI B16.5/B16.47 합금 강 슬립 온 플랜지

제품 정보

표준과 재료 : ASTM A1350 등급 LF3

ASTM A350 등급 LF3으로부터 만들어진 관 플랜지는 일반적으로 노치 강도 시험 요구 사항과 저온강에서 사용됩니다. ASTM A350 등급 LF3은 3.5% 니켈 강 또는 3.5-Ni 철로 지정된 저합금강을 부릅니다. 니켈 콘탠츠의 의도적으로 통제 첨가는 취성-연성 전이 온도를 감소시키고 그래서 의미 심장하게 그것의 저온 노치 강도를 향상시킬 수 있습니다. 플랜지는 ASME B16.5 또는 ASME B16.47에 따라 제조되거나 주문 설계될 수 있습니다.

ASTM A182 F11 불순물 플랜지의 화학조성

ASTM A182 F11 불순물 플랜지의 역학적 성질

샤르피 브이-노치 임팩트 테스트

플랜지는 ASTM A350 LF3 등급 1으로부터 제조되었거나 등급 2가 -150' Ｆ [-101' Ｃ]의 표준 시험 온도에 있는 샤르피 브이-노치 임팩트 테스트를 받을 것입니다. 견본은 플랜지의 똑같은 열가로 10 / 10 밀리미터의 크기에서 쓰리 피스에서 준비될 것입니다. 3개 견본의 각각 세트의 평균에 요구된 최소 충격 에너지는 등급 2를 위한 계층 1과 20 ft*lbf [27 J]를 위해 15 ft*lbf [20 J]일 것입니다 ; 각각에 요구된 최소 충격 에너지는 등급 2를 위한 계층 1과 15 ft*lbf [20 J]를 위해 단지 견본은 12 ft*lbf [16J]입니다.

플랜지형 : (SO를 밟고) 미끄러져 넘어지세요

또한 SO 플랜지로서 단순화된 플랜지를 밟고 미끄러져 넘어지세요. 그래서 플랜지는 파이프 위에서 미끄러지고, 파이프 보다 내부를 조금 크게 곰곰이 생각했도록 설계됩니다. 그들은 플랜지 위와 바닥에 필릿 용접을 통하여 파이프에 연결됩니다. 그것은 파이프와 플랜지를, 플랜지 내경이 파이프의 외경 보다 거의 더 크지 않은 것처럼, 파이프를 플랜지의 내부 구멍에 삽입하는데 사용되는 것은 플랜지의 상단과 바닥에 있는 중첩 용접으로 연결될 수 있다고 있습니다.

플랜지 위의 하락은 웰드 네크 플렌지 보다 길이에서 더 짧고, 짧은 타이-인스가 필요하거나 공간 제한이 그것의 이용을 필요로 하는 장소에서 사용됩니다. 일반적으로, 슬립온식 플랜지 연결의 수명은 3분의 1에 대해 웰드의 그것이 플랜지를 목을 자른다는 것 입니다. 설치 동안 포함된 추가적 용접에도 불구하고, 그것의 낮은 초기비용은 많은 사용자들에 의해 WN 플랜지 위에서 선호된 SO 플랜지를 만듭니다. 그것은 일반적으로 비부식성, 중요하지 않은, 적당한 압력 서비스에서 사용됩니다. 클래스 150의 플랜지를 밟고 미끄러져 넘어지세요, 그러면 더 클래스 300은 가장 일반적으로 유틸리티공학에서 나타납니다

제조 절차

.
