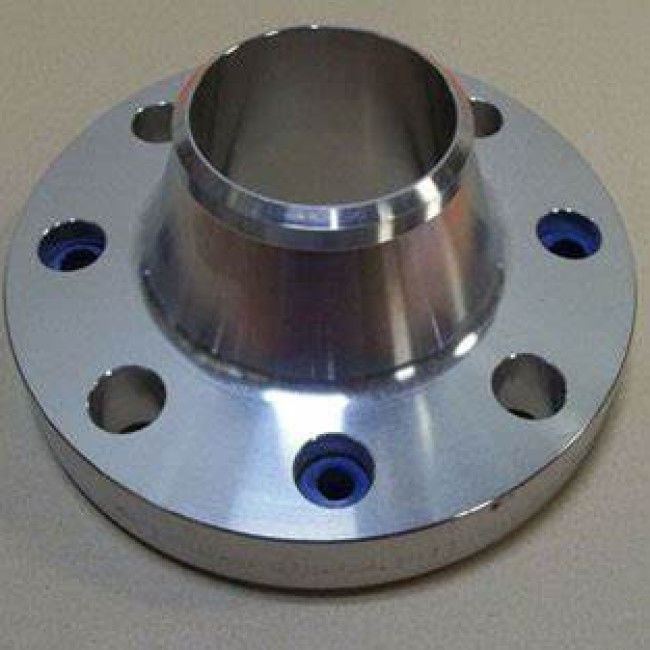

WN 합금 강 플랜지 48 인치 ASTM A182 F5는 삭감하는 웰드 목을 특화했습니다

ASTM A182 F5 ANSI B16.5/B16.47 합금 강 웰드 네크 플렌지

제품 정보

표준과 재료 : ASTM A182 F5

ASTM A182 F5 플랜지는 클래스 75, 150, 300, 400, 600, 900에 들어선 단조 공정, 1500년, ASME B16.5와 ASME B16.47에 따른 2500 (일련 A & 일련 비)에 의해 제조될 것입니다. ASTM A182의 등급 F5는 5Cr-0.5Mo의 명목상 화학조성과 전형적 크롬-몰리브덴 열 저항성 합금 강이고 K41545의 UNS 수입니다.

ASTM A182 F5 불순물 플랜지의 화학조성

ASTM A182 F5 불순물 플랜지의 역학적 성질

플랜지형 : 웰드 목 (WN)

또한 끝이 좁아진 허브 플랜지 또는 높은 것 허브 플랜지로 불린 웰드 네크 플렌지는 플랜지의 바닥에 고응력 집중의 감소를 보증하면서, 파이프에 스트레스를 재배치할 수 있는 일종의 플랜지입니다. 두가지 용접용 넥 플랜지 설계가 있습니다 - 초, 더 긴 종류가 파이프로 그러나 공정 플랜트로 사용될 수 없는 동안 제 1 형태가 파이프와 함께 사용됩니다. 웰드 네크 플렌지는 주변의 림을 넘어서 연장되는 라운드 맞춤으로 이루어집니다. 일반적으로 위조로부터 제조된 이러한 플랜지가 실제로 파이프에 용접됩니다.

긴 웰드 네크 플렌지 (LWN)

이 플랜지형은 그래서 스트레스는 파이프로 옮겨지고 플랜지의 바닥에 응력 집중을 감소시킬 수 있다는 것을 만들어진 높은 허브 플랜지로 간주됩니다.

긴 용접용 넥 플랜지는 주로 노즐로 작용하여 압력 용기의 구조에 적용됩니다 (써모웰 노즐과 같이). 공통 용접용 넥 플랜지를 압력 용기에 부착하기 위해, 한 편의 파이프는 추가적 용접으로 요구됩니다. 다른 한편 LWN 플랜지는 선박에 직접적으로 첨부합니다, 그러므로, 그것이 완전하게 강화된 노즐로 간주될 수 있습니다. 그것은 플랜지처리되기 위해 파이프에 있는 용접층을 하기를 회피하고 자기 강화를 제공합니다.

삭감하는 웰드 네크 플렌지

플랜지 목이 더 작은 직경에 대한 웰드에 내보내는 삭감하는 직경을 가지고 있기 때문에, 그것은 또한 불려진 삭감하는 용접용 넥 플랜지입니다.

네크 플렌지가 익숙한 삭감하는 웰드는 파이프의 지름의 감소 시킵니다. 환원제 맞춤처럼 작용하면서, 삭감하는 플랜지 연결은 다른지름 플랜지와 표준 후란지로 구성됩니다. Figure-1에 설명된 것과 같이, 표준 후란지 비를 접촉하는 한 플랜지를 감소시키는 더 큰 말이 "감소가 만들어지고 있는 크기로 " 알려집니다 ; 파이프에 용접될 한 다른지름 플랜지의 더 작은 말이 "감축이 만들어지고 있는 크기로 " 알려집니다. 흐름은 더 작은 크기에서부터 더 큰 것까지 이동하여야 합니다. 만약 흐름 방향이 거꾸로 되면, 심각한 혼란이 발달할 수 있습니다.

두 표준 용접용 넥 플랜지와 배관계의 감소 시키기 위해, 추가적 환원제는 Figure-2에 설명된 것과 같이 사용될 것입니다. 이 구성의 전체 길이는 Figure-1에 설명된 것과 같이 삭감하는 플랜지 연결의 L+M 보다 매우 긴 2L+H입니다. 그것은 다른지름 플랜지의 이용이 효과적으로 크라우 상황에서 공간을 저장할 수 있는 것을 의미합니다. 실제로, 다른지름 플랜지는 가장 빈번하게 제한된 공간과 설치에서 사용됩니다.

압력 온도 평가

둘다 ASME B16.5와 ASME B16.47은 화씨도에서 기온에 psi 부대에 게이지압으로 일하는 최대 허용치인 ASTM A182 F5 강철을 위한 압력 온도 평가를 규정했습니다. 데이터 시트는 클래스에 의해 나눠집니다 : ASME B16.5 플랜지는 클래스 150, 300, 400, 600, 900, 1500년에 이용할 수 있고, 2500입니다 ; ASME B16.47 시리즈 한 수업중에 150, 300, 400, 600, 900을 이용 가능합니다 ; 그리고 ASME B16.47 시리즈 비는 수업중에 75, 150, 300, 400, 600, 900을 이용 가능합니다.

제조 절차
