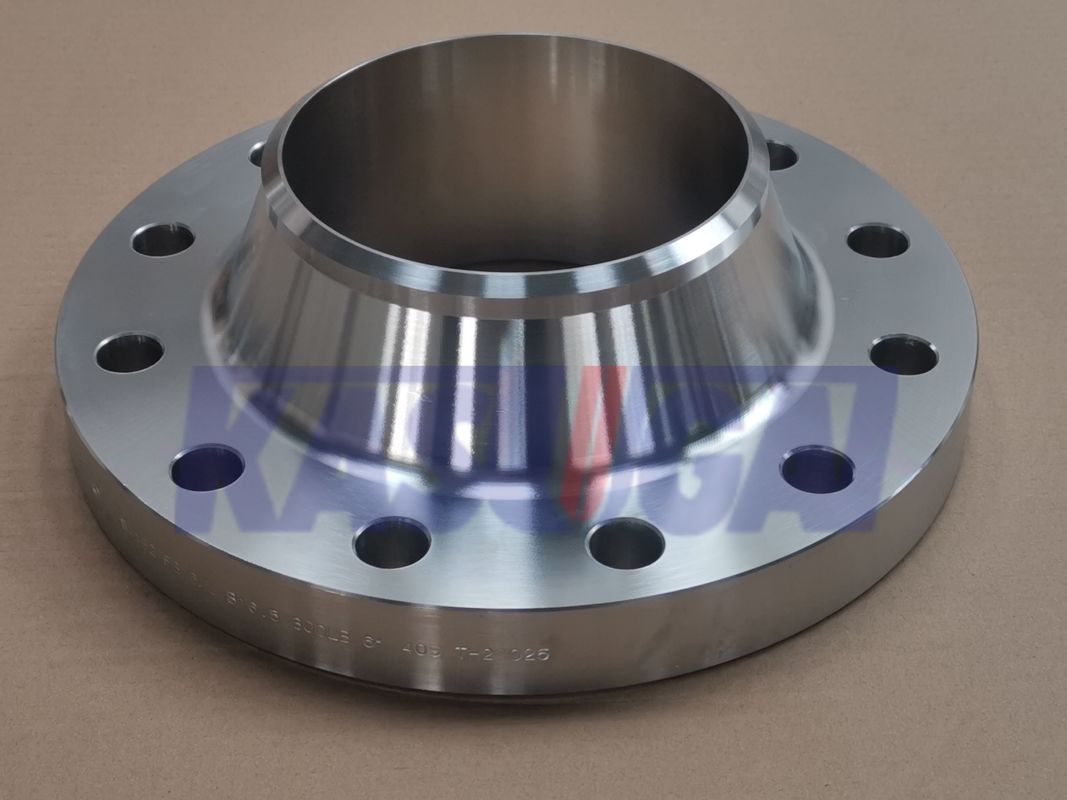

ASTM A182 F5 합금 강철 용접 목 플랜지 합금 강철 플랜지

ASTM A182 F5 ANSI B16.5/B16.47 합금강 웰드 넥 플랜지

합금강 용접 목 플랜지정보

합금강 용접목 플랜지는 용접목 디자인을 갖춘 합금강으로 만든 용접목 플랜지의 일종이다.

합금강 용접 목 플랜지는 ASTM A182 F5, F9, F11, F22 또는 F91와 같은 다양한 합금강 등급으로 만들어집니다. 합금강은 높은 강도, 우수한 부식 저항성을 제공합니다.그리고 더 높은 온도 저항성, 고압 및 고온 환경에서 적용하기에 적합합니다.

합금 강철 용접 목 플랜지는 작은 지름에서 큰 지름까지 다양한 크기로 제공되며 다양한 파이프 크기와 시스템 요구 사항을 수용합니다.

합금 강철 용접 목 플랜지는 작은 지름에서 큰 지름까지 다양한 크기로 제공되며 다양한 파이프 크기와 시스템 요구 사항을 수용합니다.

플랜지는 적용 요구 사항에 따라 150급, 300급, 600급 등과 같은 특정 압력급을 견딜 수 있도록 설계되었습니다.압력 등급은 다양한 작동 압력을 처리 플랜지의 능력을 결정.

합금 강철 용접 목 플랜지는 높은 온도에 견딜 수 있는 능력을 가지고 있으며, 높은 온도를 포함하는 애플리케이션에 적합합니다.

표준 및 재료: ASTM A182 F5

ASTM A182 F5 합금 플랜지의 화학적 구성

ASTM A182 F5 합금 플랜지의 기계적 특성

긴 용접 목 플랜지s(LWN)

이 플랜지 유형은 높은 허브 플랜지로 간주되며, 이는 파이프에 스트레스가 전달되고 플랜지의 바닥에 스트레스 농도를 감소시키기 위해 만들어졌습니다.

긴 용접 목 플랜지는 주로 노즐 (테르모 웰 노즐과 같은) 으로 기능하는 압력 용기 구조에 적용됩니다.압력 용기에 일반적인 용접 목 플랜지를 고정하기 위해, 추가 용접과 함께 파이프 조각이 필요합니다. 다른 한편으로 LWN 플랜지는 배에 직접 연결되며, 따라서 통합적으로 강화 된 노즐로 간주 될 수 있습니다.그것은 파이프에서 플랜지에 weld 매듭을 만드는 것을 피하고 자기 강화를 제공합니다.

용접 목 플랜지 줄여

그것은 또한 줄이는 용접 목 플랜지라고 불립니다. 왜냐하면 플랜지 목은 더 작은 지름 파이프로 용접 할 수있는 줄이는 지름이 있기 때문입니다.

줄이는 용접 목 플랜지는 파이프의 지름을 줄이기 위해 사용됩니다. 줄이는 플랜지 결합은 줄이는 플랜지와 표준 플랜지로 구성되어 있으며, 줄이기 장착 장치와 같은 기능을합니다..그림 1에서 나타낸 바와 같이, 표준 플랜지 B와 접촉하는 줄여주는 플랜지 A의 큰 끝은 줄여주는 크기가 만들어지는 크기로 알려져 있습니다.줄인 플랜지 A의 작은 끝, 파이프에 용접 될 것 이다, 로 알려져 있습니다 reduction가 이루어지고 있는 크기. 흐름은 더 작은 크기에서 더 큰 크기로 이동해야합니다. 흐름 방향이 역전되면,심각한 격동이 발생할 수 있습니다..

두 개의 표준 용접 목 플랜지를 사용하여 파이프 라인을 줄이기 위해서는 그림 2에 나타낸 바와 같이 추가적인 줄기기를 사용해야 합니다. 이 구성의 전체 길이는 2L+H입니다.도 1에 나타낸 바와 같이 환각 결합의 L+M보다 훨씬 길다.그것은 축소 플랜지 사용이 crowded 상황에서 효과적으로 공간을 절약 할 수 있음을 의미합니다. 사실, 축소 플랜지는 제한된 공간의 설치에 가장 자주 사용됩니다.

압력-온도 등급

ASME B16.5와 ASME B16.47 모두 ASTM A182 F5 강철에 대한 압력-온도 등급을 규정하고 있습니다.이는 파렌헤이트 온도에서 psi 단위에서 허용되는 최대 작업 가이드 압력입니다.데이터 시트는 클래스에 따라 나뉘어 있습니다: ASME B16.5 플랜지는 클래스 150, 300, 400, 600, 900, 1500, 2500에서 제공됩니다. ASME B16.47 시리즈 A는 클래스 150, 300, 400, 600, 900에서 제공됩니다.그리고 ASME B16.47 B 시리즈는 75, 150, 300, 400, 600, 900 클래스에서 사용할 수 있습니다.

제조 과정
