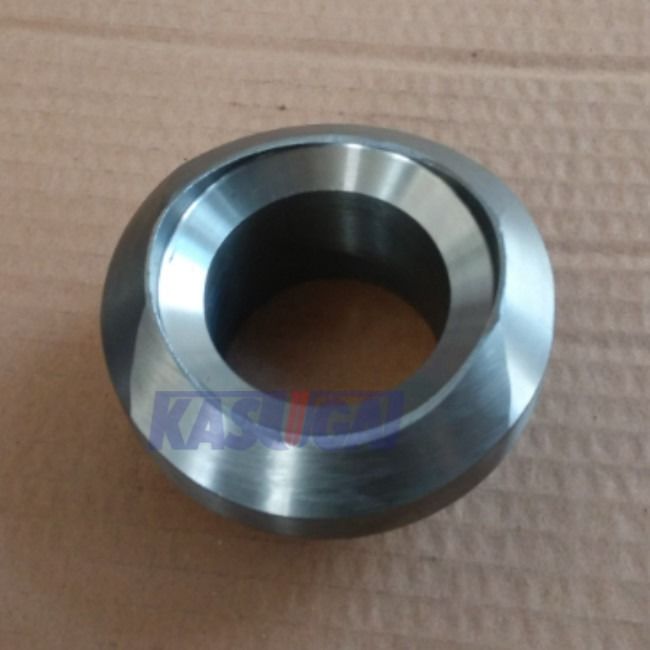

ASTM A403 사이즈에 대한 크기/감축 웰도렛 스테인리스 스틸 파이프 피팅
웰도렛가장 흔한 종류의 갈래 장착제이며 바트 용접 고정제 가족에 속하며 다양한 차원에서 사용할 수 있습니다.
ASTM A403 및 MSS SP-97는 웰돌렛에 대해 논의할 때 종종 함께 참조되는 두 개의 별도의 표준입니다.
ASTM A403:
ASTM A403는 가공된 아우스테니틱 스테인리스 스틸 파이프 피팅에 대한 표준 규격이다. 이 규격은 바트 용접, 소켓 용접 및 스레드 용접 등 다양한 유형의 피팅을 포함한다.이 사양은 재료에 대한 요구 사항을 정의합니다., 차원, 기계적 특성 및 스테인레스 스틸 파이프 피팅의 테스트.
웰도렛 (weldolet) 은 파이프 영역의 스트레스 농도를 줄이기 위해 출력 파이프에 부착된 가닥 웰드 연결 장치입니다.가장 빈번한 형태의 가닥 장착은 웰도렛입니다.그들은 여러 가지 크기로 제공되는 부단 용접 장치의 일종입니다. 그들은 팔꿈치 또는 티와 같은 용접 장치의 대안으로 사용됩니다.설치가 더 복잡하고 추가 지원이 필요할 수 있습니다..
제품 정보
| 제품 이름 | ASTM A403 MSS SP-97 웰도렛 |
| 크기 범위 | 차원: 1/8~36 |
| 벽 두께 | STD Sch40 Sch160 XS XXS |
| 표준 | ASTM A403 |
| 등급 | WP304/L WP316/L WP310S WP321 |
| 제조 표준 | ASME B16.11 웨일도렛, MSS SP-97 |
MSS SP-97 웰도렛 차원
대면 중점 크기
| 파이프 NPS를 실행 | 파이프 스케줄 실행 | 웰도렛 차원 | |||||||||||
| 크기 | SCH | 2인치 | 3인치 | 4인치 | 6인치 | 8인치 | 10인치 | 12인치 | 14인치 | 16인치 | 18인치 | 20인치 | 24인치 |
| 2인치 | STD-40 XS-80 |
70 | |||||||||||
| XXS-160 | 87 | ||||||||||||
| 3인치 | STD-40 XS-80 |
84 | 91 | ||||||||||
| XXS-160 | 101 | 119 | |||||||||||
| 4인치 | STD-40 XS-80 |
97 | 103 | 111 | |||||||||
| XXS-160 | 114 | 132 | 144 | ||||||||||
| STD-40 | 124 | 130 | 138 | 148 | |||||||||
| 6인치 | XS-80 | 124 | 130 | 138 | 165 | ||||||||
| XXS-160 | 141 | 159 | 171 | 192 | |||||||||
| STD-40 | 149 | 156 | 164 | 176 | 183 | ||||||||
| 8인치 | XS-80 | 149 | 156 | 164 | 191 | 197 | |||||||
| XXS-160 | 167 | 184 | 197 | 218 | 224 | ||||||||
| STD-40 | 176 | 183 | 191 | 205 | 210 | 218 | |||||||
| 10인치 | XS-80 | 176 | 183 | 191 | 218 | 238 | 235 | ||||||
| XXS-160 | 194 | 211 | 224 | 245 | 251 | 265 | |||||||
| 성병 | 202 | 208 | 216 | 228 | 255 | 245 | 251 | ||||||
| 12인치 | XS | 202 | 208 | 216 | 243 | 264 | 267 | 265 | |||||
| XXS-160 | 219 | 237 | 249 | 270 | 276 | 291 | 324 | ||||||
| 14인치 | 성병 | 218 | 224 | 232 | 245 | 251 | 259 | 267 | 270 | ||||
| XS | 218 | 224 | 231 | 239 | 279 | 270 | 278 | 286 | |||||
| 16인치 | 성병 | 243 | 249 | 257 | 270 | 276 | 284 | 292 | 295 | 300 | |||
| XS | 243 | 249 | 257 | 284 | 305 | 293 | 303 | 306 | 319 | ||||
| 18인치 | 성병 | 268 | 275 | 283 | 295 | 302 | 310 | 318 | 321 | 325 | 335 | ||
| XS | 268 | 275 | 283 | 310 | 330 | 321 | 329 | 332 | 338 | 352 | |||
| 20인치 | 성병 | 294 | 300 | 308 | 321 | 327 | 335 | 343 | 346 | 351 | 356 | 376 | |
| XS | 294 | 300 | 308 | 335 | 356 | 346 | 354 | 557 | 364 | 370 | 386 | ||
| 24인치 | 성병 | 345 | 351 | 359 | 372 | 378 | 386 | 394 | 397 | 402 | 406 | 411 | 446 |
| XS | 345 | 351 | 359 | 386 | 406 | 397 | 405 | 408 | 414 | 421 | 429 | 449 | |
사이즈에 사이즈에 Weldoet 크기 및 무게
Sch 40 (인치, 파운드 중량)
| 웰도렛 크기 (인치) | A | B | C |
웰도렛 무게 (파운드) |
| 1/2 | 3/4 | 1 3/8 | 15/16 | 0.15 |
| 3/4 | 7/8 | 1 5/8 | 1 3/16 | 0.25 |
| 1 | 11 1/16 | 2 | 1 7/16 | 0.4 |
| 1 1/4 | 1 1/4 | 2 3/8 | 1 3/4 | 0.7 |
| 1 1/2 | 1 5/16 | 2 7/8 | 2 | 0.8 |
| 2 | 1 1/2 | 3 1/2 | 2 9/16 | 1.5 |
| 2 1/2 | 1 5/8 | 4 1/6 | 3 | 2.25 |
| 3 | 1 3/4 | 4 13/16 | 3 11/16 | 3.75 |
| 3 1/2 | 2 | 5 3/8 | 3 7/8 | 5 |
| 4 | 2 | 6 | 4 3/4 | 6.7 |
| 5 | 2 1/4 | 7 1/8 | 5 9/16 | 8.5 |
| 6 | 2 3/8 | 8 1/2 | 6 11/16 | 14 |
| 8 | 2 3/4 | 10 3/8 | 8 11/16 | 28 |
| 10 | 3 1/16 | 12 9/16 | 10 13/16 | 39 |
| 12 | 3 3/8 | 14 7/8 | 12 13/16 | 65 |
| 14 | 3 1/2 | 16 1/8 | 14 1/16 | 70 |
| 16 | 3 11/16 | 18 1/4 | 16 1/16 | 92 |
| 18 | 4 1/16 | 20 3/4 | 18 5/8 | 125 |
| 20 | 4 5/8 | 23 1/16 | 20 1/16 | 175 |
| 24 | 5 3/8 | 27 7/8 | 25 1/8 | 280 |
| 30 | 5 3/8 | 34 1/16 | 30 7/16 | 440 |
| 36 | 5 3/8 | 34 1/16 | 36 1/2 | 1180 |
Sch XS (인치, 파운드의 무게)
| 웰도렛 크기 (인치) | A | B | C |
웰도렛 무게 (파운드) |
| 1/2 | 3/4 | 1.375 | 15/16 | 0.15 |
| 3/4 | 7/8 | 1.625 | 1.1875 | 0.25 |
| 1 | 1.0625 | 2 | 1.4375 | 0.4 |
| 14/11 | 1.25 | 2.4375 | 1.75 | 0.7 |
| 1.5 | 1.3125 | 2.875 | 2 | 0.9 |
| 2 | 1.5 | 3.5 | 2.5625 | 1.6 |
| 2 1/2 | 1.625 | 4.0625 | 3 | 2.5 |
| 3 | 1.75 | 4.8125 | 3.6875 | 4.1 |
| 3 1/2 | 2 | 5.375 | 3.875 | 5.1 |
| 4 | 2 | 6 | 4.75 | 7.5 |
| 5 | 2.25 | 7.125 | 5.5625 | 9.5 |
| 6 | 3.0625 | 8.875 | 6.6875 | 15 |
| 8 | 3.875 | 10.625 | 8.6875 | 32 |
| 10 | 3.5 | 12.875 | 10.4375 | 46 |
| 12 | 3.9375 | 15.1875 | 13 | 61 |
| 14 | 4.125 | 16.6875 | 14.3125 | 75 |
| 16 | 4.4375 | 18.875 | 16.5 | 115 |
| 18 | 4.6875 | 21.125 | 18.625 | 130 |
| 20 | 5 | 23.375 | 20.8125 | 187 |
| 24 | 5.5 | 27.875 | 25.125 | 316 |
| 26 | 5.75 | 30.125 | 27.25 | 370 |
Sch 160/XXS (인치, 파운드 중량)
| 웰도렛 크기 (인치) | A | B | C |
웰도렛 무게 (파운드) |
| 1/2 | 1 1/8 | 1 3/8 | 9/16 | 0.25 |
| 3/4 | 1 1/4 | 1 3/4 | 3/4 | 0.70 |
| 1 | 1 1/2 | 2 | 1 | 0.80 |
| 11/4 | 1 3/4 | 2 7/16 | 1 5/16 | 1.25 |
| 1 1/2 | 2 | 2 3/4 | 1 1/2 | 1.75 |
| 2 | 2 3/16 | 3 3/16 | 11/16 | 2.15 |
| 2 1/2 | 2 7/16 | 3 13/16 | 2 1/8 | 3.40 |
| 3 | 2 7/8 | 4 3/4 | 2 7/8 | 6.35 |
| 4 | 3 5/16 | 6 | 3 7/8 | 10.50 |
| 5 | 3 11/16 | 7 3/8 | 4 13/16 | 14.25 |
| 6 | 4 1/8 | 8 11/16 | 5 3/4 | 30.25 |
웰도렛 크기를 줄이는 것
Sch XS (인치 크기와 파운드 무게)
| 웰도렛 크기 (인치) | A | B | C |
웰도렛 무게 (파운드) |
| 1/8 | 5/8 | 1 | 5/8 | 0.10 |
| 1/4 | 5/8 | 1 | 5/8 | 0.10 |
| 3/8 | 3/4 | 1 1/4 | 3/4 | 0.15 |
| 1/2 | 3/4 | 1 3/8 | 15/16 | 0.20 |
| 3/4 | 7/8 | 1 3/4 | 1 3/16 | 0.30 |
| 1 | 11 1/16 | 2 1/8 | 1 7/16 | 0.50 |
| 1 1/4 | 1 1/4 | 2 9/16 | 1 3/4 | 0.90 |
| 1 1/2 | 1 5/16 | 2 7/8 | 2 | 1.10 |
| 2 | 1 1/2 | 3 1/2 | 2 9/16 | 1.75 |
| 2 1/2 | 1 5/8 | 4 1/16 | 3 | 2.60 |
| 3 | 1 3/4 | 4 13/16 | 3 11/16 | 4.10 |
| 3 1/2 | 1 7/8 | 5 1/4 | 4 | 5.60 |
| 4 | 2 | 6 | 4 3/4 | 6.40 |
| 5 | 2 1/4 | 7 1/16 | 5 9/16 | 10.40 |
| 6 | 3 1/16 | 8 5/16 | 6 11/16 | 23.00 |
| 8 | 3 7/8 | 11 1/2 | 8 11/16 | 37.00 |
| 10 | 3 11/16 | 13 3/16 | 10 7/16 | 46.00 |
| 12 | 4 1/16 | 15 5/8 | 12 1/2 | 61.00 |
| 14 | 3 15/16 | 16 | 13 13/16 | 70.00 |
| 16 | 4 3/16 | 18 3/8 | 15 7/8 | 102.00 |
| 18 | 4 3/8 | 20 3/8 | 17 15/16 | 130.00 |
| 20 | 4 11/16 | 22 15/16 | 20 1/16 | 158.00 |
| 24 | 5 1/2 | 28 1/2 | 24 3/16 | 290.00 |
| 26 | 5 3/4 | 30 1/8 | 27 1/4 | 350.00 |
Sch160/XXS(인치에서 크기, 파운드에서 무게)
| 웰도렛 크기 (인치) | A | B | C | 웰도렛 무게 |
| 1/2 | 1 1/8 | 1 3/8 | 9/16 | 0.25 |
| 3/4 | 1 1/4 | 1 3/4 | 3/4 | 0.70 |
| 1 | 1 1/2 | 2 | 1 | 0.85 |
| 1 1/4 | 1 3/4 | 2 7/16 | 1 5/16 | 1.25 |
| 1 1/2 | 2 | 2 3/4 | 1 1/2 | 1.75 |
| 2 | 2 3/16 | 3 3/16 | 11/16 | 2.15 |
| 2 1/2 | 2 7/16 | 3 13/16 | 2 1/8 | 3.40 |
| 3 | 2 7/8 | 4 3/4 | 2 7/8 | 6.30 |
| 4 | 3 5/16 | 6 | 3 7/8 | 10.50 |
| 5 | 3 11/16 | 7 3/8 | 4 13/16 | 14.25 |
| 6 | 4 1/8 | 9 5/16 | 5 3/4 | 28.00 |
재료 화학 조성물
ASTM A403 스테인리스 스틸 파이프 피팅은 압력 파이프에 대한 가공 및 롤링 오스텐리티크 스테인리스 피팅의 소재를 의미합니다. 일반적인 등급은 WP304/L, WP316/L입니다.그들은 엔지니어링 산업과 같은 많은 분야에서 사용될 수 있습니다.에너지 변환 시설 등
| A급 | 성분 (%) | |||||||||
| WP 등급 | UNS 지정 | C | 원 | P | S | 네 | 니 | Cr | 모 | 티 |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 80.0-11.0 | 18.0-22.0 | _ | _ |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 80.0-12.0 | 18.0-22.0 | _ | _ |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | _ | _ |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 100.0-14.0 | 16.0-18.0 | 20.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 100.0-14.0 | 16.0-18.0 | 20.00-3.00 | _ |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 90.0-12.0 | 170.0-190 | _ | G |
참고:
표에 ellipsis가 나타난 경우, 요구 사항이 없으며 요소가 분석되거나 보고되어야 합니다.
질소의 분석 방법은 구매자와 제조업체의 합의에 따라 이루어져야 합니다.
콜럼비아 0.10-0.30%; 바나디움 0.10-0.30%
작은 지름 또는 얇은 벽 또는 둘 다에 대해 많은 도출 패스가 필요한 경우 TP304L 및 TP316L 등급에서 최대 0.04%의 탄소가 필요합니다.작은 외부 지름의 튜브는 0보다 작은 것으로 정의됩니다..500in.(23.7mm) 외부 지름과 가벼운 벽 튜브로 0.049in.(1.24mm) 미만의 평균 벽 두께
