나사관 맞춤 ASME B16.11 위의 이음새가 없는 고압 소켓 웰드

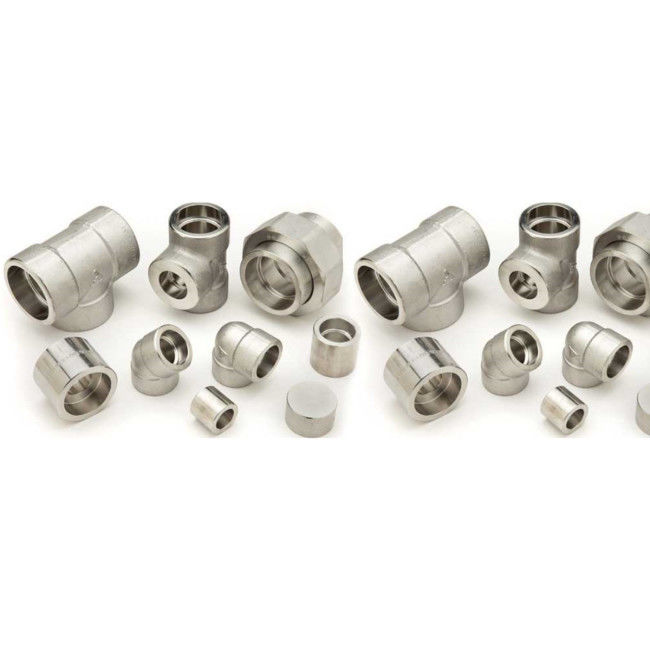

ASME B16.11 스테인레스 강 고압 소켓 웰드와 나선부의 피팅

ASME B16.11 스탠더드는 등급, 차원, 허용한도, 마킹과 안출된 맞춤, 양쪽 소켓 융착에 대한 재료 요구사항을 커버합니다 그리고 빠져 나아갔습니다. 나선부의 피팅은 정력 압력 클래스 2000, 3000, 및 6000에 이용할 수 있습니다 ; 소켓 융착 맞춤은 정력 압력 클래스 3000, 6000, 및 9000에 이용할 수 있습니다. 일반적으로, 양쪽 맞춤은 1/8″를 거쳐 4″ 까지 사이즈 (NPS)에 이용할 수 있습니다. ASME B16.11 소켓 융착 맞춤은 90' 팔꿈치와 45' 팔꿈치, 교차하, 티, 결합, 반쪽 커플링, 보스, 캡과 한 쌍의 적형식에 들어설 수 있습니다 ; ASME B16.11이 빠져 나아갔던 동안 맞춤은 90' 팔꿈치, 45' 팔꿈치, 교차하, 티, 거리 굴곡, 결합, 보스, 캡, 한 쌍, 플러그와 부싱의 적형식에 들어설 수 있습니다.

ASME B16.11 안출된 맞춤은 위조, 바, 이음매 없는 관 또는 이음새가 없는 통 모양 제품으로 구성되는 재료로 만들어질 수 있습니다. 이러한 자재는 ASTM 시방서 A234, A403, A420, A815 또는 B366의 WP 이음새가 없는 건축 소재에 대한 요구조건 또는 시방서 A105, A182, A350, B462 또는 B564를 만드는 ASTM에 따를 것입니다. TEE와 팔꿈치와 크로스는 봉 스톡에서 직접적으로 기계가공되지 않을 것입니다. 양쪽은 빠져 나아갔고 ASME B16.11의 소켓 융착 맞춤이 작은 사이즈에서 만들어지고, 높은 압력 온도 등급을 가지고 있습니다. 그들은 고압 증기를 위해 주로 사용됩니다.

제품 정보 :

단 접속의 타입 : 소켓은 용접하고 빠져 나아갔습니다

ASME B16.11 안출된 맞춤은 소켓 융착 마지막 또는 나사산이 있는 끝 또는 소켓 융착 마지막과 나사산이 있는 끝의 조합으로 구비될 수 있습니다.

나선부 (THD) 마지막

파이프에 참여하기 위한 나선부 단 접속은 일반적으로 나사 연결로서 언급됩니다. 파이프의 실행의 끝으로 절단된 테이퍼진 요홈과 함께, 나사 조임 이음과 나선결합된 파이프는 쉽게 용접 또는 부착의 다른 영구적 수단 없이 모여질 수 있습니다. ASME B16.11 나선부의 피팅은 ASME B1.20.1에 따라 또한 남자이거나 여성인 스레드를 가지고 있을 것입니다. 숫형 스레드가 맞춤의 외부로 절단되는 반면에, 암나사산은 맞춤의 내부로 절단됩니다. 나선부의 피팅이 나사관으로 모여진 것처럼, 파이프의 짧은 기간은 맞춤으로 흡수됩니다. 이 연결은 스레드 부착으로 불립니다.

소켓 웰드 (SW) 마지막

ASME B16.11 소켓 융착 맞춤과 파이프를 모을 때, 파이프는 용접되기 전에 맞춤에 삽입됩니다. 파이프가 맞춤에 또한 깊게 삽입되는 것을 예방하는 칼라가 소켓 웰드 맞춤 안에서 있습니다. 파이프의 부족한 양은 소켓 웰드 연결이 만들어질 때 잃어버립니다. 웰드가 만들어지기 전에 배관공은 용접 시공법 동안 열팽창을 고려하기 위해 파이프를 칼라 대략 1/8″만큼 뒤로 뺄 것입니다. 소켓 웰드 연결을 위해 사용된 파이프는 평범한 단부와 함께 준비될 것입니다. 평범한 단부 (PE)는 파이프가 광장 또는 직각이, 중심 장축으로 잘라준다는 것을 의미합니다.
