| 원래 장소 | 중국 |
| 브랜드 이름 | Kasugai |
| 모델 번호 | ASTM A403 MSS SP-97 소크코레 |
| 문서 | 제품 설명서 PDF |

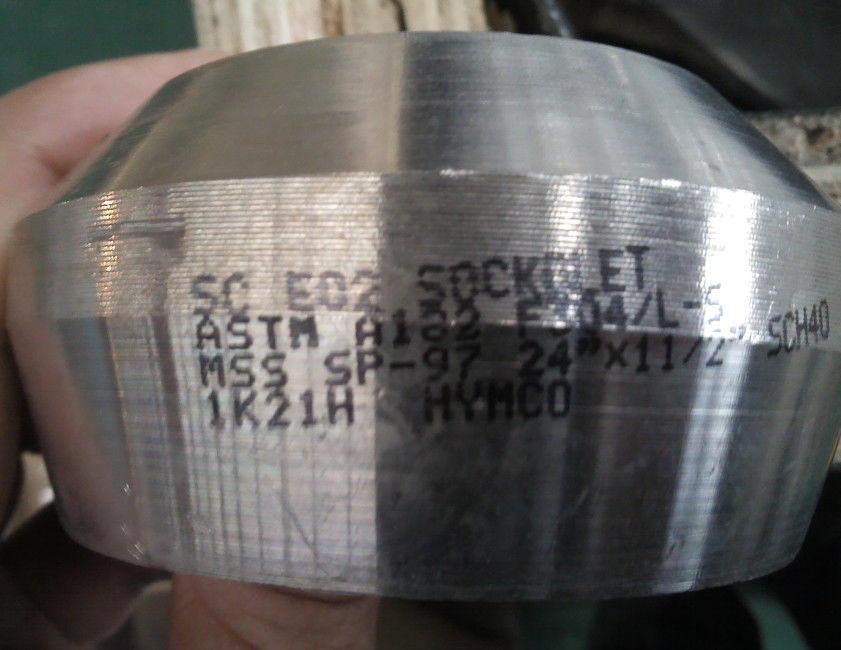

ASTM A403 WP304/L WP316/L WP310S WP321 MSS SP-97 소크코레
소크코레는 소켓 융착 연결을 통해 실행 파이프에 연결되는 것으로 90 도 브랜치 연결을 위해 그리고 지관으로 인정합니다. 그것은 리듀싱 티에 기능에 비슷하지만, 티보다 오히려 소켓 형태인 더 작은 브랜치 연결을 가지고 있습니다. 그들은 탄소강 또는 스테인레스 강 또는 놋쇠와 같은 물질로 만들어지고, 파이프를 통하여 옮겨져 유체에서의 압박과 온도에 견뎌내도록 설계됩니다. 삭스올레츠는 2개 사이즈에 이용할 수 있습니다 : 사이즈 위의 사이즈와 사이즈가 "주는 것."필렛 용접은 지관과 소크코레 지점 옆을 연결시키는데 사용됩니다.
| 상품 이름 | ASTM A403 MSS SP-97 소크코레 |
| 크기 범위 | 1/2 내지 48 |
| 벽 두께 | Sch10S Sch20 STD Sch40 XS Sch80 |
| 압력 클래스 | CL 3000LBS CL 6000LBS CL 9000LBS |
| 표준 | ASTM A403 |
| 등급 | WP304/L WP316/L WP310S WP321 |
| 제조 표준 | ASME B16.11 삭스올레츠, MSS SP-97 |
MSS SP-97 소크코레 차원
| 정규 파이프 크기 | A | 비 | Ｃ | Ｄ | Ｅ |
| 1/2″ | 25.4 | 35.71 | 23.01 | 15.8 | 14.28 |
| 3/4″ | 26.98 | 43.65 | 29.36 | 20.93 | 14.28 |
| 1″ | 33.33 | 50.8 | 36.51 | 26.64 | 19.84 |
| 1 1/4″ | 33.33 | 65.08 | 44.45 | 35.05 | 19.05 |
| 1 1/2″ | 34.92 | 72.23 | 50.8 | 40.89 | 19.05 |
| 2″ | 38.1 | 88.1 | 65.08 | 52.5 | 20.63 |
| 2 1/2″ | 39.68 | 103.18 | 76.2 | 62.71 | 19.05 |
| 3″ | 44.45 | 122.23 | 93.66 | 77.93 | 23.81 |
| 3 1/2″ | 42.86 | 136.52 | 112.71 | 90.12 | 17.46 |
| 4″ | 47.62 | 151.6 | 120.65 | 102.26 | 26.98 |
| 5″ | 66.67 | 185.73 | 141.28 | 128.19 | 34.13 |
| 6″ | 69.85 | 219.07 | 169.86 | 154.05 | 35.71 |
| 1/2″ | 31.75 | 43.65 | 19.05 | 11.84 | 22.22 |
| 3/4″ | 36.51 | 49.6 | 25.4 | 15.6 | 22.22 |
| 1″ | 39.68 | 61.91 | 33.33 | 20.7 | 23.81 |
| 1 1/4″ | 41.27 | 69.05 | 38.1 | 29.46 | 20.63 |
| 1 1/2″ | 42.86 | 82.55 | 49.21 | 33.99 | 22.22 |
| 2″ | 52.38 | 102.39 | 69.85 | 42.9 | 30.16 |
물질 화학조성
ASTM A403 녹슬지 않는 강관이음은 송신 파이프를 위해 안출되고 굴려진 오스테나이트계 스테인레스 맞춤의 소재를 언급합니다. 상용 등급은 WP304/L, WP316/L 입니다. 그들은 엔지니어링 산업, 에너지 전환 발전소 등으로서의 많은 분야에 시용될 수 있습니다.
| 등급 A | 구성 (%) | |||||||||
| 등급 WP | UNS 선임 | Ｃ | Mn | Ｐ | Ｓ | Si | Ni | Cr | Mo | Ti |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11.0 | 18.0-22.0 | _ | _ |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12.0 | 18.0-22.0 | _ | _ |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | _ | _ |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | _ |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12.0 | 17.0-19.0 | _ | Ｇ |
기록 :
거기서 테이블에서 ellipsis(_)appears,를 위해 분석하거나 보고될 어떤 요구와 원소 필요가 없습니다
질소를 위한 분석의 방법은 구매자와 제조 간의 협정의 문제일 것입니다
콜럼븀 0.10-0.30% ; 바나듐 0.10-0.30%.
작은 직경 또는 얇은 벽 또는 많은 그림 통과가 요구되는 양쪽을 위해, 0.04%의 탄소 최대는 성적 TP304L과 TP316L에 필요합니다. 작은 외부 직경 튜브는 0.500in이하로 그것들로 규정됩니다.외부 직경에서 (23.7mm)와 0.049in이하로 그것들로서의 빛 벽튜브.평균 벽 두께에서 (1.24mm)
