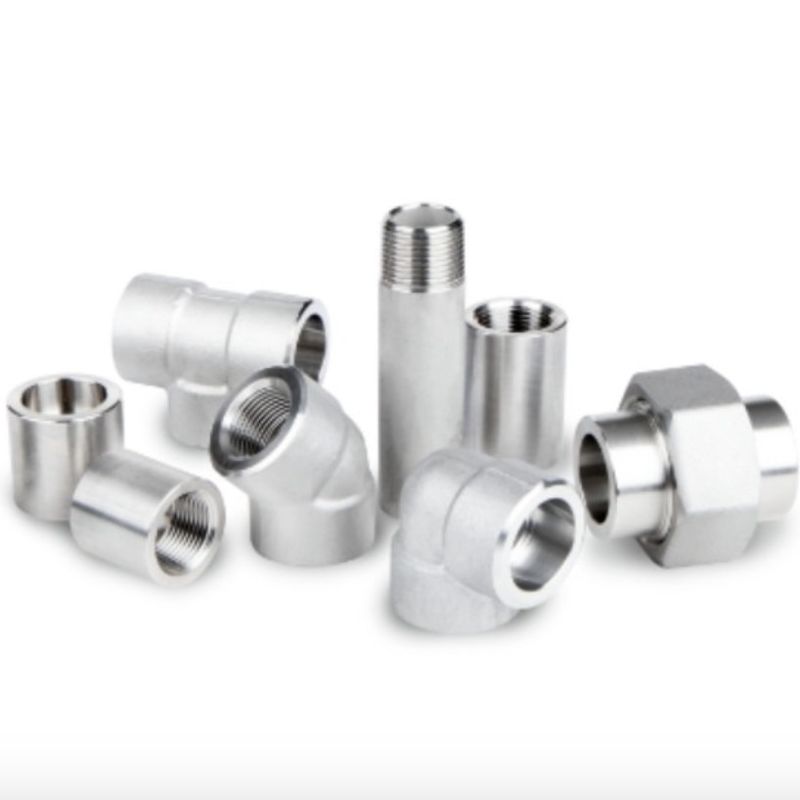

ASME B16.11 스테인리스 스틸 고압 소켓 웰드 / 가닥 피팅

ASME B16.11 스테인리스 스틸 고압 소켓 용접 및 가닥 류

스테인레스 스틸 파이프 피팅 의 장점
스테인레스 스틸 파이프 피팅은 다음과 같은 몇 가지 장점을 제공합니다.

부식 저항성: 스테인레스 스틸 은 부식 저항성 이 뛰어나기 때문에 화학물질, 습기, 고온 등 다양한 환경 에서 사용 할 수 있습니다.

내구성: 스테인레스 스틸 피팅은 내구성 및 긴 수명으로 알려져 있으며 시간이 지남에 따라 신뢰할 수있는 성능을 제공합니다.

미학: 스테인레스 스틸은 매력적인 외모를 가지고 있어 미학이 중요한 응용 분야에 적합합니다.

위생성: 스테인레스 스틸 은 깨끗 하고 유지 관리 하기 쉽기 때문에 식품, 음료, 의약품 산업 에서 사용 할 수 있습니다.

- 네

스테인레스 스틸 파이프 피팅 정보:

끝 연결의 종류: 소켓 용접 및 스레드

ASME B16.11 위조 피팅은 소켓 용접 끝, 힌드 끝 또는 소켓 용접 끝과 힌드 끝의 조합으로 장착될 수 있다.

스레드 (THD) 끝

파이프 연결을 위한 스레드 끝 연결은 일반적으로 나사 연결으로 불립니다. 파이프 라인 끝에 톱니 모양의 구도를 잘라서,나사 바퀴와 나사 파이프는 용접 또는 다른 영구적 인 고정 수단 없이 쉽게 조립 할 수 있습니다.. ASME B16.11 가닥 잇기에는 ASME B1에 따라 남성 또는 여성 가닥이 있습니다.20.1남성 가닥은 피팅의 외부에 잘라지고, 여성 가닥은 피팅의 내부에 잘라집니다. 가닥 가닥은 가닥 파이프로 조립되므로,파이프의 짧은 길이가 부착에 끌어당겨집니다이 연결은 스레드 연대라고 불립니다.

ASME B16.11 표준은 소켓 용접 및 가닥 용접 모두에 대한 등급, 차원, 허용도, 표시 및 재료 요구 사항을 다루고 있습니다.힌트 피팅은 압력 등급 2000급으로 제공됩니다., 3000, 6000; 소켓 용접 피팅은 압력 등급 3000, 6000, 9000으로 제공됩니다. 일반적으로 두 피팅은 1/8 "에서 4"까지 크기 (NPS) 로 제공됩니다. ASME B16.11 소켓 용접 용접 장치는 90° 팔꿈치의 제품 형태로 장착 될 수 있습니다., 45° 팔꿈치, 십자, 티, 접착, 반 접착, 보스, 캡, 그리고 쿼렛; 반면 ASME B16.11 가닥 접착제는 90° 팔꿈치, 45° 팔꿈치, 십자, 티, 거리 팔꿈치의 제품 형태로 장착 될 수 있습니다.결합, 보스, 캡, 컵렛, 플러그와 부시.

소켓 웰드 (SW) 끝

ASME B16.11 소켓 용접 장착장치로 파이프를 조립할 때, 파이프는 용접하기 전에 용접장치에 삽입된다.소켓 용접 장착 내부는 파이프가 장착장치에 너무 깊게 삽입되는 것을 방지하는 목걸이가 있습니다소켓 용접 연결이 이루어질 때 파이프의 적은 양이 손실됩니다. 용접이 이루어지기 전에파이프 장착자는 용접 절차 동안 열 확장을 허용하기 위해 목걸이에서 파이프를 대략 1/8 "뒤로소켓 용접 연결에 사용되는 파이프는 평평한 끝으로 준비됩니다. 평평한 끝 (PE) 은 파이프가 정사각형 또는 중앙 긴 축에 세로로 잘라집니다.
