| 원래 장소 | 중국 |
| 브랜드 이름 | Kasugai |
| 인증 | ISO PED AD2000 |
| 모델 번호 | ASTM B122 C70600 ASMEB16.9 구리 닉레 스텁엔드 |
| 문서 | 제품 설명서 PDF |

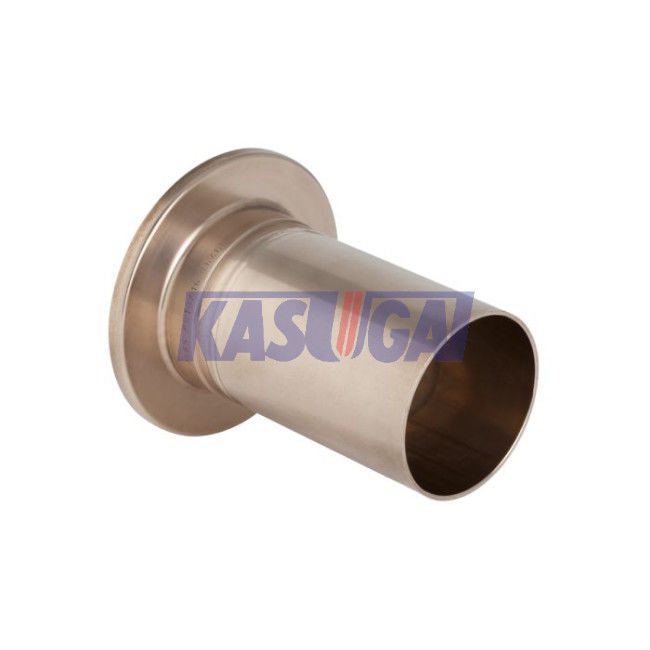

ASTM B122 C70600 ASMEB16.9 구리 닉레 스텁엔드
제품 정보
| 상품 이름 | ASTM B122 C70600 ASMEB16.9 구리 닉레 스텁엔드 |
| 끼움 식 | 스텁엔드 |
| 표준 | ASTM B122 |
| 크기 범위 | 1/2 내지 24 |
| 차원 | ASME B16.9 |
| 등급 | 90/10 구리 니켈 (UNS C70600) |
ASTM B122 C70600 화학조성 (%)
| 어떤 UNS. | Cu | Ni | Pb | Fe, 최대 | Mn, 최대 | 아연, 최대 | 스킨 | Cr | 다릅니다 |
| C70600 | 나머지 | 9.0-11.0A | 0.05B | 1.0-1.8 | 1.0 | 1.0B | ― | ― | 비 |
특정한 한계, 99.5 % 분과 구리 이상 요소.
비 제품이 차후 용접 적용을 위한 것이고, 그렇게 구매자에 의해 상술했을 때, 아연은 0.50 % 최대이고 0.02 % 최대, 인 0.02 % 최대, 유황 0.02 % 최대와 탄소 0.05 % 최대를 이끌 것입니다.
ASTM B122 C70600 역학적 성질
기록 1-플레이트는 단지 안에 일반적으로 이용 가능합니다 그 핫-롤드로 (M20) 기질. 다른 기질을 위한 요구된 특성은 주문을 하는 것의 시간에 제조사와 구매자 사이에 동의할 것입니다.
| 기질 선임 | 인장 강도 (MPaB) | 대략 로크웰 HardnessC,D | ||||
| 코드 | 이름 | 민 | 맥스 | Ｇ 스케일 | 비 스케일 | 표면적 30-T |
| M20 | 핫-롤드로 | 275 | 425 | |||
| H01 | 열심히 숙영하세요 | 350 | 460 | 51-78 | 52-70 | |
| H02 | 반 경도 | 400 | 495 | 66-81 | 61-72 | |
| H04 | 단단한다 | 490 | 570 | 76-86 | 67-74 | |
| H06 | 특별히 열심히 | 505 | 585 | 80-88 | 71-77 | |
| H08 | 봄 | 540 | 605 | 83-91 | 72-78 | |
비는 부록 X1을 봅니다.
Ｃ 로크웰 경도 가치는 다음과 같이 적용됩니다 : 비와 Ｇ 스케일 경도 값은 안에 금속 0.020에 적용됩니다. (0.508 밀리미터)과 위에 두께에서, 그리고 30-T 스케일 경도 값은 안에 금속 0.012에 적용됩니다. (0.305 밀리미터)과 두께에서 위에.
관행 비 601에 규정된 Ｄ 표준 지정
ASME B16.9 스텁엔드 차원 (밀리미터)
|
명목상 관경 (조금씩 움직이세요) |
Dia 밖에. 배럴의 | 길이 (F) | 반지름 (R) | 지름 (G) | ||
| 민 | 맥스 | 장 패턴 | 쇼트 패턴 | |||
| 1/2 | 20.5 | 22.8 | 76 | 51 | 3 | 35 |
| 3/4 | 25.9 | 28.1 | 76 | 51 | 3 | 43 |
| 1 | 32.6 | 35.0 | 102 | 51 | 3 | 51 |
| 1-1/4 | 41.4 | 43.6 | 102 | 51 | 5 | 64 |
| 1-1/2 | 47.5 | 49.9 | 102 | 51 | 6 | 74 |
| 2 | 59.5 | 62.4 | 152 | 64 | 8 | 92 |
| 2-1/2 | 72.2 | 75.3 | 152 | 64 | 8 | 105 |
| 3 | 88.1 | 91.3 | 152 | 64 | 10 | 127 |
| 3-1/2 | 100.8 | 104.0 | 152 | 76 | 10 | 140 |
| 4 | 113.5 | 116.7 | 152 | 76 | 11 | 157 |
| 5 | 140.5 | 144.3 | 203 | 76 | 11 | 186 |
| 6 | 167.5 | 171.3 | 203 | 89 | 13 | 216 |
| 8 | 218.3 | 222.1 | 203 | 102 | 13 | 270 |
| 10 | 272.3 | 277.2 | 254 | 127 | 13 | 324 |
| 12 | 323.1 | 328.0 | 254 | 152 | 13 | 381 |
| 14 | 354.8 | 359.9 | 305 | 152 | 13 | 413 |
| 16 | 405.6 | 411.0 | 305 | 152 | 13 | 470 |
| 18 | 456.0 | 462.0 | 305 | 152 | 13 | 533 |
| 20 | 507.0 | 514.0 | 305 | 152 | 13 | 584 |
| 22 | 558.0 | 565.0 | 305 | 152 | 13 | 641 |
| 24 | 609.0 | 616.0 | 305 | 152 | 13 | 692 |
