| 원래 장소 | 중국 |
| 브랜드 이름 | Kasugai |
| 인증 | ISO PED AD2000 |
| 모델 번호 | ASTM B122 ASME B16.9 BW 45' L/R 팔꿈치 |
| 문서 | 제품 설명서 PDF |

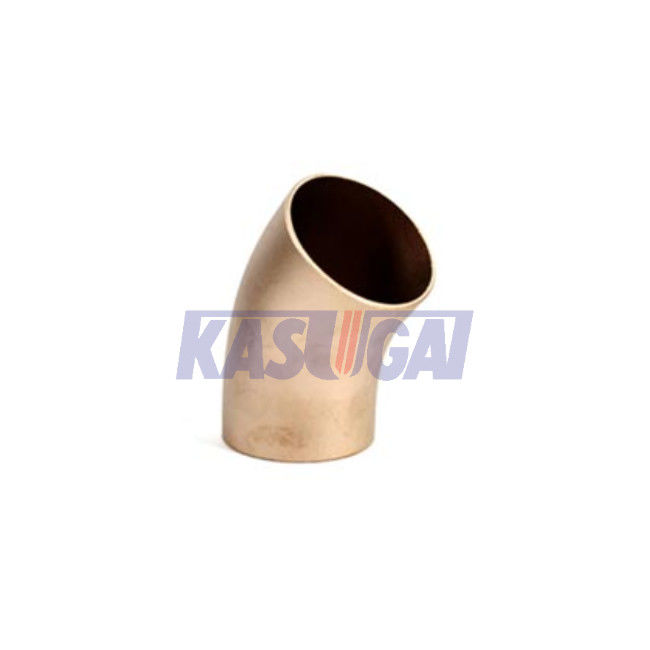

ASTM B122 C70600 ASMEB16.9 구리 닉레 맞대기 용접 45 급 대곡 엘보
제품 정보
| 상품 이름 | ASTM B122 C70600 ASMEB16.9 구리 닉레 맞대기 용접 45 급 대곡 엘보 |
| 끼움 식 | BW 45' L/R 팔꿈치 |
| 표준 | ASTM B122 |
| 크기 범위 | 1/2 내지 48 |
| 차원 | ASME B16.9 |
| 벽 두께 | Sch10S Sch20 STD Sch40 XS Sch80 |
| 등급 | 90/10 구리 니켈 (UNS C70600) |
ASTM B122 C70600 화학조성 (%)
| 어떤 UNS. | Cu | Ni | Pb | Fe, 최대 | Mn, 최대 | 아연, 최대 | 스킨 | Cr | 다릅니다 |
| C70600 | 주의 | 9.0-11.0A | 0.05B | 1.0-1.8 | 1.0 | 1.0B | ― | ― | 비 |
특정한 한계, 99.5 % 분과 구리 이상 요소.
비 제품이 차후 용접 적용을 위한 것이고, 그렇게 구매자에 의해 상술했을 때, 아연은 0.50 % 최대이고 0.02 % 최대, 인 0.02 % 최대, 유황 0.02 % 최대와 탄소 0.05 % 최대를 이끌 것입니다.
ASTM B122 C70600 역학적 성질
기록 1-플레이트는 단지 안에 일반적으로 이용 가능합니다 그 핫-롤드로 (M20) 기질. 다른 기질을 위한 요구된 특성은 주문을 하는 것의 시간에 제조사와 구매자 사이에 동의할 것입니다.
| 기질 선임 | 인장 강도 (MPaB) | 대략 로크웰 HardnessC,D | ||||
| 코드 | 이름 | 민 | 맥스 | Ｇ 스케일 | 비 스케일 | 표면적 30-T |
| M20 | 핫-롤드로 | 275 | 425 | |||
| H01 | 열심히 숙영하세요 | 350 | 460 | 51-78 | 52-70 | |
| H02 | 반 경도 | 400 | 495 | 66-81 | 61-72 | |
| H04 | 단단한다 | 490 | 570 | 76-86 | 67-74 | |
| H06 | 특별히 열심히 | 505 | 585 | 80-88 | 71-77 | |
| H08 | 봄 | 540 | 605 | 83-91 | 72-78 | |
비는 부록 X1을 봅니다.
Ｃ 로크웰 경도 가치는 다음과 같이 적용됩니다 : 비와 Ｇ 스케일 경도 값은 안에 금속 0.020에 적용됩니다. (0.508 밀리미터)과 위에 두께에서, 그리고 30-T 스케일 경도 값은 안에 금속 0.012에 적용됩니다. (0.305 밀리미터)과 두께에서 위에.
관행 비 601에 규정된 Ｄ 표준 지정
ASME B16.9 긴 반경 45 오우 맞대기 용접 팔꿈치 차원
| NPS | Dia 밖에. 사각에 밀리미터 인치 |
센터·엔드형 밀리미터 인치 |
| 1/2 | 21.3 0.84 |
16 0.62 |
| 3/4 | 26.7 1.05 |
19 0.75 |
| 1 | 33.4 1.32 |
22 0.88 |
| 1-1/4 | 42.2 1.66 |
25 1.00 |
| 1-1/2 | 48.3 1.90 |
29 1.12 |
| 2 | 60.3 2.38 |
35 1.38 |
| 2-1/2 | 73.0 2.88 |
44 1.75 |
| 3 | 88.9 3.50 |
51 2.00 |
| 3-1/2 | 101.6 4.00 |
57 2.25 |
| 4 | 114.3 4.50 |
64 2.50 |
| 5 | 141.3 5.56 |
79 3.12 |
| 6 | 168.3 6.62 |
95 3.75 |
| 8 | 219.1 8.62 |
127 5.00 |
| 10 | 273.0 10.75 |
159 6.25 |
| 12 | 323.8 12.75 |
190 7.50 |
| 14 | 355.6 14.00 |
222 8.75 |
| 16 | 406.4 16.00 |
254 10.00 |
| 18 | 457.0 18.00 |
286 11.25 |
| 20 | 508.0 20.00 |
318 12.50 |
| 22 | 559.0 22.00 |
343 13.50 |
| 24 | 610.0 24.00 |
381 15.00 |
| 26 | 660.0 26.00 |
406 16.00 |
| 28 | 711.0 28.00 |
438 17.25 |
| 30 | 762.0 30.00 |
470 18.50 |
| 32 | 813.0 32.00 |
502 19.75 |
| 34 | 864.0 34.00 |
533 21.00 |
| 36 | 914.0 36.00 |
565 22.25 |
| 38 | 965.0 38.00 |
600 23.62 |
| 40 | 1016.0 40.00 |
632 24.88 |
| 42 | 1067.0 42.00 |
660 26.00 |
| 44 | 1118.0 44.00 |
695 27.38 |
| 46 | 1168.0 46.00 |
727 28.62 |
| 48 | 1219.0 48.00 |
759 29.88 |
