제품 상세정보
원래 장소: 중국
브랜드 이름: Kasugai
인증: ISO PED AD2000
모델 번호: ASTM B122 C70600 ASMEB16.9 BW 90도 L/R 팔꿈치
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 교섭할 수 있습니다
가격: 협상 가능
포장 세부 사항: 항해에 적합한 팩왕
배달 시간: 30 - 60 근무일
지불 조건: L/C (신용장), 전신환
공급 능력: 달 당 200 톤
상품 이름: |
ASTM B122 C70600 ASMEB16.9 구리 니켈 Buttweld 90도 긴 반경 팔꿈치 |
크기 범위: |
1 내지 24 |
표준: |
ASTM A122 |
벽 두께: |
SCH10S SCH20 STD SCH40 XS SCH80 |
차원: |
ASME B16.9 |
등급: |
90/10 구리 니켈(UNS 70600) |
상품 이름: |
ASTM B122 C70600 ASMEB16.9 구리 니켈 Buttweld 90도 긴 반경 팔꿈치 |
크기 범위: |
1 내지 24 |
표준: |
ASTM A122 |
벽 두께: |
SCH10S SCH20 STD SCH40 XS SCH80 |
차원: |
ASME B16.9 |
등급: |
90/10 구리 니켈(UNS 70600) |

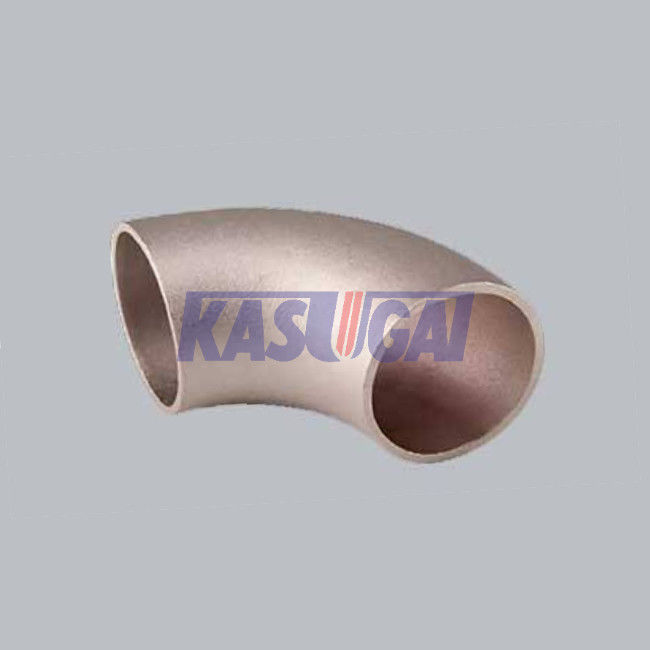

ASTM B122 C70600 ASMEB16.9 구리 닉레 맞대기 용접 90 급 대곡 엘보
제품 정보
| 상품 이름 | ASTM B122 C70600 ASMEB16.9 구리 닉레 맞대기 용접 90 급 대곡 엘보 |
| 표준 | ASTM B122 |
| 크기 범위 | 1 내지 24 |
| 차원 | ASME B16.9 |
| 벽 두께 | Sch10S Sch20 STD Sch40 XS Sch80 |
| 등급 | 90/10 구리 니켈 (UNS C70600) |
ASTM B122 C70600 화학조성 (%)
| 어떤 UNS. | Cu | Ni | Pb | Fe, 최대 | Mn, 최대 | 아연, 최대 | 스킨 | Cr | 다릅니다 |
| C70600 | 나머지 | 9.0-11.0A | 0.05B | 1.0-1.8 | 1.0 | 1.0B | ― | ― | 비 |
특정한 한계, 99.5 % 분과 구리 이상 요소.
비 제품이 차후 용접 적용을 위한 것이고, 그렇게 구매자에 의해 상술했을 때, 아연은 0.50 % 최대이고 0.02 % 최대, 인 0.02 % 최대, 유황 0.02 % 최대와 탄소 0.05 % 최대를 이끌 것입니다.
ASTM B122 C70600 역학적 성질
기록 1-플레이트는 단지 안에 일반적으로 이용 가능합니다 그 핫-롤드로 (M20) 기질. 다른 기질을 위한 요구된 특성은 주문을 하는 것의 시간에 제조사와 구매자 사이에 동의할 것입니다.
| 기질 선임 | 인장 강도 (MPaB) | 대략 로크웰 HardnessC,D | ||||
| 코드 | 이름 | 민 | 맥스 | Ｇ 스케일 | 비 스케일 | 표면적 30-T |
| M20 | 핫-롤드로 | 275 | 425 | |||
| H01 | 열심히 숙영하세요 | 350 | 460 | 51-78 | 52-70 | |
| H02 | 반 경도 | 400 | 495 | 66-81 | 61-72 | |
| H04 | 단단한다 | 490 | 570 | 76-86 | 67-74 | |
| H06 | 특별히 열심히 | 505 | 585 | 80-88 | 71-77 | |
| H08 | 봄 | 540 | 605 | 83-91 | 72-78 | |
비는 부록 X1을 봅니다.
Ｃ 로크웰 경도 가치는 다음과 같이 적용됩니다 : 비와 Ｇ 스케일 경도 값은 안에 금속 0.020에 적용됩니다. (0.508 밀리미터)과 위에 두께에서, 그리고 30-T 스케일 경도 값은 안에 금속 0.012에 적용됩니다. (0.305 밀리미터)과 두께에서 위에.
관행 비 601에 규정된 Ｄ 표준 지정
ASME B16.9 긴 반경 90 오우 맞대기 용접 팔꿈치 차원
명사 상당어 관경 (NPS) | Dia 밖에. 사각에 (밀리미터) | 센터·엔드형 |
| (밀리미터) | ||
| 1 | 33.4 | 25 |
| 1-1/4 | 42.2 | 32 |
| 1-1/2 | 48.3 | 38 |
| 2 | 60.3 | 51 |
| 2-1/2 | 73.0 | 64 |
| 3 | 88.9 | 76 |
| 3-1/2 | 101.6 | 89 |
| 4 | 114.3 | 102 |
| 5 | 141.3 | 127 |
| 6 | 168.3 | 152 |
| 8 | 219.1 | 203 |
| 10 | 273.0 | 254 |
| 12 | 323.8 | 305 |
| 14 | 355.6 | 356 |
| 16 | 406.4 | 406 |
| 18 | 457 | 457 |
| 20 | 508 | 508 |
| 22 | 559 | 559 |
| 24 | 610 | 610 |
