제품 상세정보
원래 장소: 중국
브랜드 이름: Kasugai
모델 번호: ASTM A234 등급 WP11 ASME B16.9 BW L/R 90 DEG BW
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 교섭할 수 있습니다
가격: 협상 가능
포장 세부 사항: 항해에 적합한 팩왕
배달 시간: 30 - 60 근무일
지불 조건: Ｌ / Ｃ, Ｔ / Ｔ
공급 능력: 달 당 1000 톤
상품 이름: |
*NPS : 명목상 관경 ; O.D : 사각에 있는 외부 직경 ; 한 : 센터에서 마지막, 90 deg 팔꿈치 ; 비 : 센터에서 마지막, 45 deg 팔꿈치. |
크기 범위: |
1/2 내지 48 |
벽 두께: |
XXS에 대한 Sch5S |
표준: |
ASTM A234 MSS SP-75 |
등급: |
WP11 |
제조 표준: |
ASME B16.9 MSS SP-43 |
상품 이름: |
*NPS : 명목상 관경 ; O.D : 사각에 있는 외부 직경 ; 한 : 센터에서 마지막, 90 deg 팔꿈치 ; 비 : 센터에서 마지막, 45 deg 팔꿈치. |
크기 범위: |
1/2 내지 48 |
벽 두께: |
XXS에 대한 Sch5S |
표준: |
ASTM A234 MSS SP-75 |
등급: |
WP11 |
제조 표준: |
ASME B16.9 MSS SP-43 |

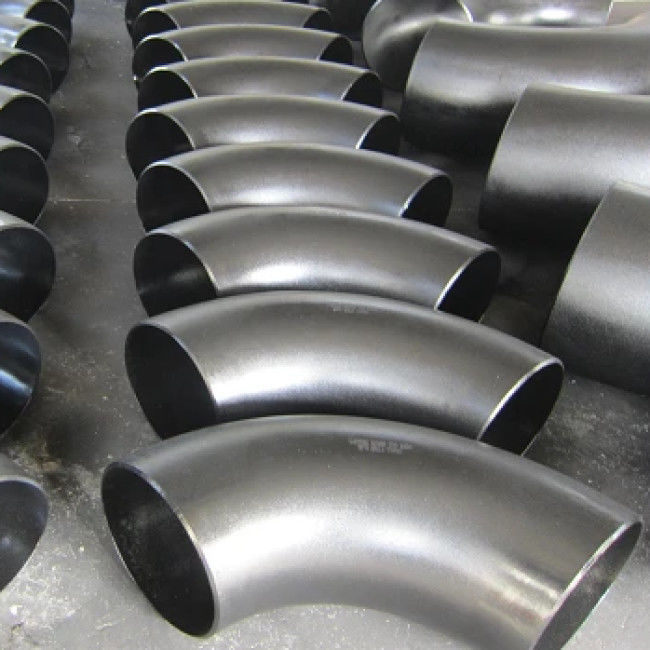

ASTM A234 등급 용접되는 WP11 ASME B16.9 BW L/R 90 DEG 합금 강 엉덩이는 90 급을 엘보우로 밉니다
합금 강 맞춤은 합금의 사격과 합금됩니다. 불순물의 내용은 맞춤의 특성과 부식 저항성 특성을 결정합니다. 더 높게 더 큰 합금 원소는 그것의 특성입니다. 이 등급에 맞춤은 철과 탄소의 중요한 불순물을 가지고 있습니다. 강도 맞춤은 스트레스-유도 시스템을 가로질러 유동의 특성에 영향을 미치는데 중추적인 역할을 합니다
제품 정보
| 상품 이름 | ASTM A234 등급 용접되는 WP11 ASME B16.9 BW L/R 90 DEG 합금 강 엉덩이는 90 급을 엘보우로 밉니다 |
| 크기 범위 | 1/2 내지 48 |
| 벽 두께 | XXS에 대한 Sch5S |
| 표준 |
ASTM A234 MSS SP-75 |
| 등급 | WP11 |
| 제조 표준 | ASME B16.9 |
ASTM A234 Gr WP11 물질 화학조성 (%)
| Si | Ｓ | Mn | Ｐ | Ｃ | Mo | Cr | Ni | Cu | |
| WP11 CL1 | 0.5-1 | 0.03 | 0.3-0.6 | 0.03 | 0.05-0.15 | 0.44-0.65 | 1-1.5 | ||
| WP11 CL2 | 0.5-1 | 0.04 | 0.3-0.8 | 0.04 | 0.05-0.2 | 0.44-0.65 | 1-1.5 | ||
| WP11 CL3 | 0.5-1 | 0.04 | 0.3-0.8 | 0.04 | 0.05-0.2 | 0.44-0.65 | 1-1.5 |
ASME B16.9 L/R 팔꿈치 차원
ASME B16.9 팔꿈치는 파이프가 방향을 바꿀 때 사용됩니다. 팔꿈치는 발견되 또는, 아래 돌 또는, 곧바로 좌회전하 또는 좀 중간에 구울 수 있습니다. 긴 반경 (L/R) 팔꿈치는 인치 단위에 1.5 Ｘ NPS와 동등한 1.5D 반지름의 면간 차원과 팔꿈치를 나타냅니다. ASME B16.9의 표준 대곡 엘보는 더욱 흐름 방향 변화의 디 앵글에 따르면 90'과 45'으로서 분류될 수 있습니다.
| NPS | O.D 밀리미터 인치 |
A 밀리미터 인치 |
비 밀리미터 인치 |
| 1/2 | 21.3 0.84 |
38 1.50 |
16 0.62 |
| 3/4 | 26.7 1.05 |
38 1.50 |
19 0.75 |
| 1 | 33.4 1.32 |
38 1.50 |
22 0.88 |
| 1-1/4 | 42.2 1.66 |
48 1.88 |
25 1.00 |
| 1-1/2 | 48.3 1.90 |
57 2.25 |
29 1.12 |
| 2 | 60.3 2.38 |
76 3.00 |
35 1.38 |
| 2-1/2 | 73.0 2.88 |
95 3.75 |
44 1.75 |
| 3 | 88.9 3.50 |
114 4.50 |
51 2.00 |
| 3-1/2 | 101.6 4.00 |
133 5.25 |
57 2.25 |
| 4 | 114.3 4.50 |
152 6.00 |
64 2.50 |
| 5 | 141.3 5.56 |
190 7.50 |
79 3.12 |
| 6 | 168.3 6.62 |
229 9.00 |
95 3.75 |
| 8 | 219.1 8.62 |
305 12.00 |
127 5.00 |
| 10 | 273.0 10.75 |
381 15.00 |
159 6.25 |
| 12 | 323.8 12.75 |
457 18.00 |
190 7.50 |
| 14 | 355.6 14.00 |
533 21.00 |
222 8.75 |
| 16 | 406.4 16.00 |
610 24.00 |
254 10.00 |
| 18 | 457.0 18.00 |
686 27.00 |
286 11.25 |
| 20 | 508.0 20.00 |
762 30.00 |
318 12.50 |
| 22 | 559.0 22.00 |
838 33.00 |
343 13.50 |
| 24 | 610.0 24.00 |
914 36.00 |
381 15.00 |
| 26 | 660.0 26.00 |
991 39.00 |
406 16.00 |
| 28 | 711.0 28.00 |
1067 42.00 |
438 17.25 |
| 30 | 762.0 30.00 |
1143 45.00 |
470 18.50 |
| 32 | 813.0 32.00 |
1219 48.00 |
502 19.75 |
| 34 | 864.0 34.00 |
1295 51.00 |
533 21.00 |
| 36 | 914.0 36.00 |
1372 54.00 |
565 22.25 |
| 38 | 965.0 38.00 |
1448 57.00 |
600 23.62 |
| 40 | 1016.0 40.00 |
1524 60.00 |
632 24.88 |
| 42 | 1067.0 42.00 |
1600 63.00 |
660 26.00 |
| 44 | 1118.0 44.00 |
1676 66.00 |
695 27.38 |
| 46 | 1168.0 46.00 |
1753 69.00 |
727 28.62 |
| 48 | 1219.0 48.00 |
1829 72.00 |
759 29.88 |
*NPS : 명목상 관경 ; O.D : 사각에 있는 외부 직경 ; 한 : 센터에서 마지막, 90 deg 팔꿈치 ; 비 : 센터에서 마지막, 45 deg 팔꿈치.
