| 원래 장소 | 중국 |
| 브랜드 이름 | Kasugai |
| 모델 번호 | ASTM A234 등급 WP22 B16.9 BW 동일 티 |
| 문서 | 제품 설명서 PDF |

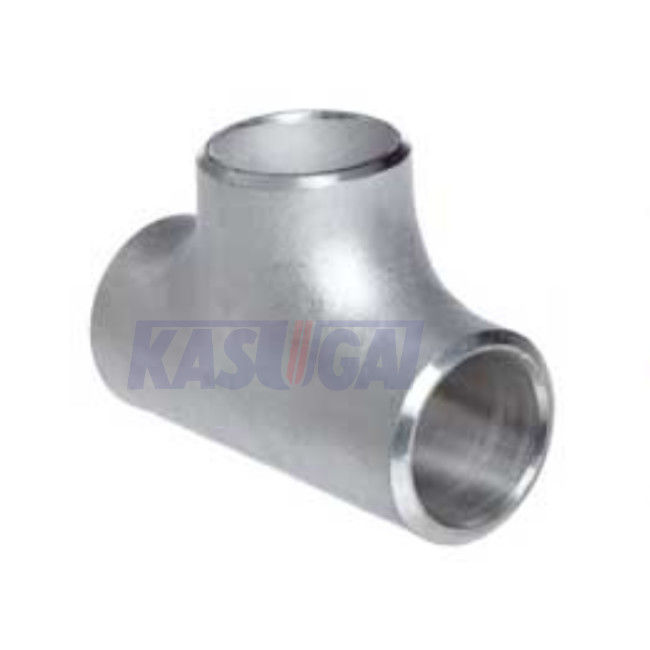

똑같은 Tee를 용접하는 ASTM A234 WP22 B16.9 BW 똑같은 Tee 합금 강 엉덩이
ASTM A234 WP22 Tee는 3개 파이프 또는 다른 맞춤을 연결시킬 수 있는 능력을 가지고 있는 합금 강 t관입니다.
제품 정보
| 상품 이름 | 똑같은 Tee를 용접하는 ASTM A234 등급 WP22 B16.9 BW 합금 강 엉덩이 |
| 크기 범위 | 1/2 내지 48 |
| 벽 두께 | Sch80S에 대한 Sch20S |
| 표준 | ASTM A234 |
| 등급 | WP22 |
| 제조 표준 | ASME B16.9 MSS SP-43 비 |
| 코팅 | 블랙 프리머 코팅, 뜨거운 침지된 아연 도금, 아연 플레이크 코팅 (아연 도금), 녹 방지제 기름 또는 바니스 코팅. |
ASTM A234 Gr. WP22 물질 화학조성 (%)
| Si | Ｓ | Mn | Ｐ | Ｃ | Mo | Cr | Ni | Cu | |
| WP22 CL1 | 0.5 | 0.04 | 0.3-0.6 | 0.04 | 0.05-0.15 | 0.87-1.13 | 1.9-2.6 | ||
| WP22 CL3 | 0.5 | 0.04 | 0.3-0.6 | 0.04 | 0.05-0.15 | 0.87-1.13 | 1.9-2.6 |
ASME B16.9 Tee 차원 (밀리미터)
| NPS (인치) | Dia 밖에. 사각에 | 센터·엔드형 | |
| 검안의. | 실행 (C) | 수단 (M) | |
| 1/2 | 21.3 | 25 | 25 |
| 3/4 | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 1 1/4 | 42.2 | 48 | 48 |
| 1 1/2 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 2 1/2 | 73 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 3 1/2 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.1 | 216 | 216 |
| 12 | 323.9 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.2 | 343 | 343 |
| 20 | 508 | 381 | 381 |
| 22 | 559 | 419 | 419 |
| 24 | 610 | 432 | 432 |
| 26 | 660 | 495 | 495 |
| 28 | 711 | 521 | 521 |
| 30 | 762 | 559 | 559 |
| 32 | 813 | 597 | 597 |
| 34 | 864 | 635 | 635 |
| 36 | 914 | 673 | 673 |
| 38 | 965 | 711 | 711 |
| 40 | 1016 | 749 | 749 |
| 42 | 1067 | 762 | 711 |
| 44 | 1118 | 813 | 762 |
| 46 | 1168 | 851 | 800 |
| 48 | 1219 | 889 | 838 |
