| 원래 장소 | 중국 |
| 브랜드 이름 | Kasugai |
| 인증 | ASTM A420 WPL6 B16.9 BW BW Straight Tee |
| 모델 번호 | ASTM A420 WPL6 B16.9 BW 저합금강 맞대기 용접 스트레이트 티 |
| 문서 | 제품 설명서 PDF |

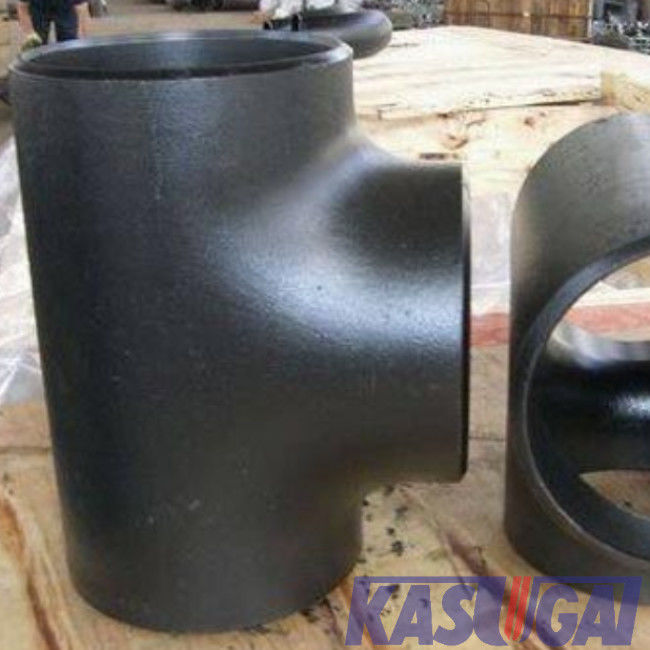

스트레이트 t자를 용접하는 ASTM A420 WPL6 B16.9 BW 저합금강 엉덩이
제품 정보
| 상품 이름 | ASTM A234 WPB B16.9 탄소강 똑같은 Tee |
| 크기 범위 | 1/2 내지 48 |
| 벽 두께 | Sch80S에 대한 Sch20S |
| 표준 | ASTM A420 |
| 등급 | WPL6 |
| 제조 표준 | ASME B16.9 |
| 코팅 | 블랙 프리머 코팅, 뜨거운 침지된 아연 도금, 아연 플레이크 코팅 (아연 도금), 녹 방지제 기름 또는 바니스 코팅. |
표준과 재료 : ASTM A420 WPL6
ASTM A420 WPL6 맞춤은 저온에 압력 도관과 압력 용기 서비스에 사용하기 위해 계획된 이음새가 없거나 용접된 건설의 만드는 저합금 강제 용구입니다. 그들은 매우 흔히 -45' Ｃ [-50' Ｆ]의 전통적 최소 설계 금속온도 (MDMT)와 공정 배관에서 저온 액체의 전송을 위해 ASTM A333 Gr.6 파이프와 ASTM A350 LF2 플랜지와 함께 사용됩니다.
ASME A420 WPL6 맞춤의 화학조성
| 등급 | Ｃ | Mn | Ｐ | Ｓ | Si | Ni | Cr | Mo | Cu | Nb | Ｖ |
| ASTM A420 WPL6 | ≤0.30 | 0.50-1.35 | ≤0.035 | ≤0.040 | 0.15-0.40 | ≤0.40 | ≤0.30 | ≤0.12 | ≤0.40 | ≤0.02 | 0.08 |
*For는 ASTM WPL6의 맞춤을 용접했습니다, 용접물 금속의 화학조성이 기반 금속의 똑같은 제한을 만나도록 요구되지 않나, 용접 증착물이 기반 금속을 위한 기계적이고 충격 요건을 충족시킬 것입니다.
ASTM A420 WPL6 맞춤의 (실온에) 역학적 성질
| 등급 | 인장 강도 (MPa) | 항복 강도, 분 (MPa) | 2″, 경도, 분 (%)의 신장 | 2″Transvers, 분 (%)의 신장 |
| ASTM A420 WPL6 | 415-655 | 240 | 30 | 16.5 |
*At 가장 적게 한 인장 시험은 물질의 각각 열에 만들어질 것입니다.
ASME B16.9 스트레이트 t자 차원 (밀리미터)
| NPS (인치) | Dia 밖에. 사각에 | 센터·엔드형 | |
| 검안의. | 실행 (C) | 수단 (M)(1)(2) | |
| 1/2 | 21.3 | 25 | 25 |
| 3/4 | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 1 1/4 | 42.2 | 48 | 48 |
| 1 1/2 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 2 1/2 | 73 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 3 1/2 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.1 | 216 | 216 |
| 12 | 323.9 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.2 | 343 | 343 |
| 20 | 508 | 381 | 381 |
| 22 | 559 | 419 | 419 |
| 24 | 610 | 432 | 432 |
| 26 | 660 | 495 | 495 |
| 28 | 711 | 521 | 521 |
| 30 | 762 | 559 | 559 |
| 32 | 813 | 597 | 597 |
| 34 | 864 | 635 | 635 |
| 36 | 914 | 673 | 673 |
| 38 | 965 | 711 | 711 |
| 40 | 1016 | 749 | 749 |
| 42 | 1067 | 762 | 711 |
| 44 | 1118 | 813 | 762 |
| 46 | 1168 | 851 | 800 |
| 48 | 1219 | 889 | 838 |
기록 :
(1) NPS26과 크을 위한 수단 차원 Ｍ는 권고되지만 요구되지 않습니다
(2) 크로스 NPS 24에 적용할 수 있고 더 작은 차원.
