제품 상세정보
원래 장소: 중국
브랜드 이름: Kasugai
인증: ISO PED AD2000
모델 번호: ASTM A420 WPL6 90도 L/R BW 팔꿈치
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 교섭할 수 있습니다
가격: 협상 가능
포장 세부 사항: 항해에 적합한 팩왕
배달 시간: 30 - 60 근무일
지불 조건: L/C (신용장), 전신환
공급 능력: 달 당 300 톤
상품 이름: |
ASTM A420 WPL6 90도 낮은 합금강 긴 반경 맞대기 용접 팔꿈치 |
크기 범위: |
1/2″ ~ 48″, 맞춤형 |
벽 두께: |
SCH10S SCH20 STD SCH40 XS SCH80 |
표준: |
ASTM A420 |
차원: |
ASME B16.9 |
코팅: |
블랙 프리머 코팅, 뜨거운 침지된 아연 도금, 아연 플레이크 코팅 (아연 도금), 녹 방지제 기름 또는 바니스 코팅. |
상품 이름: |
ASTM A420 WPL6 90도 낮은 합금강 긴 반경 맞대기 용접 팔꿈치 |
크기 범위: |
1/2″ ~ 48″, 맞춤형 |
벽 두께: |
SCH10S SCH20 STD SCH40 XS SCH80 |
표준: |
ASTM A420 |
차원: |
ASME B16.9 |
코팅: |
블랙 프리머 코팅, 뜨거운 침지된 아연 도금, 아연 플레이크 코팅 (아연 도금), 녹 방지제 기름 또는 바니스 코팅. |

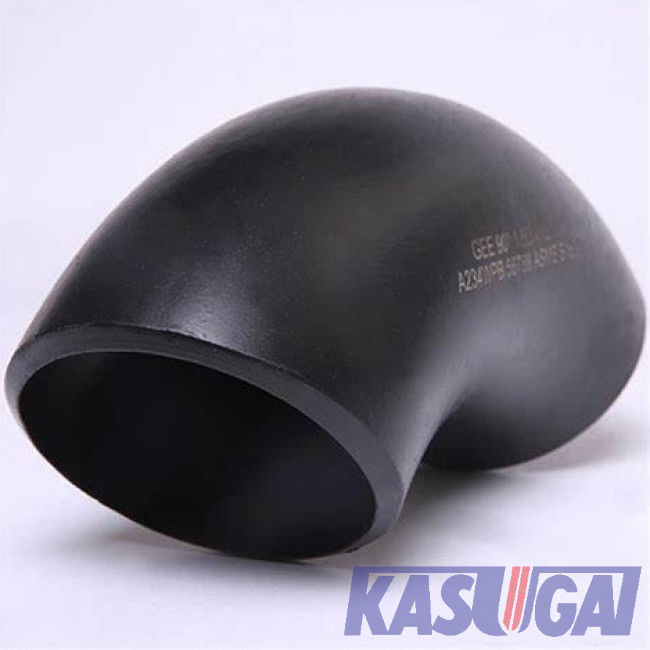

팔꿈치를 용접하는 ASTM A420 WPL6 90 도 저합금강 긴 반경 엉덩이
제품 정보
| 상품 이름 | 팔꿈치를 용접하는 ASTM A420 WPL6 90 도 저합금강 긴 반경 엉덩이 |
| 크기 범위 | 차원 : 1/2 내지 48 |
| 벽 두께 | Sch10S Sch20 STD Sch40 XS Sch80 |
| 표준 | ASTM A420 |
| 등급 | WPL6 |
| 제조 표준 | ASME B16.9 |
표준과 재료 : ASTM A420 WPL6
ASTM A420 WPL6 맞춤은 저온에 압력 도관과 압력 용기 서비스에 사용하기 위해 계획된 이음새가 없거나 용접된 건설의 만드는 저합금 강제 용구입니다. 그들은 매우 흔히 -45' Ｃ [-50' Ｆ]의 전통적 최소 설계 금속온도 (MDMT)와 공정 배관에서 저온 액체의 전송을 위해 ASTM A333 Gr.6 파이프와 ASTM A350 LF2 플랜지와 함께 사용됩니다.
ASME A420 WPL6 맞춤의 화학조성
| 등급 | Ｃ | Mn | Ｐ | Ｓ | Si | Ni | Cr | Mo | Cu | Nb | Ｖ |
| ASTM A420 WPL6 | ≤0.30 | 0.50-1.35 | ≤0.035 | ≤0.040 | 0.15-0.40 | ≤0.40 | ≤0.30 | ≤0.12 | ≤0.40 | ≤0.02 | 0.08 |
*For는 ASTM WPL6의 맞춤을 용접했습니다, 용접물 금속의 화학조성이 기반 금속의 똑같은 제한을 만나도록 요구되지 않나, 용접 증착물이 기반 금속을 위한 기계적이고 충격 요건을 충족시킬 것입니다.
ASTM A420 WPL6 맞춤의 (실온에) 역학적 성질
| 등급 | 인장 강도 (MPa) | 항복 강도, 분 (MPa) | 2″, 경도, 분 (%)의 신장 | 2″Transvers, 분 (%)의 신장 |
| ASTM A420 WPL6 | 415-655 | 240 | 30 | 16.5 |
*At 가장 적게 한 인장 시험은 물질의 각각 열에 만들어질 것입니다.
90 오우 버트 접합 팔꿈치 차원과 중량
긴 반경 (LR)는 (표준 ASME B16.9 라고 말합니다)
|
명사 상당어 관경 (NPS) |
Dia 밖에. 사각에 (밀리미터) |
센터·엔드형 | 체중 (킬로그램) | |||||
| 90o 팔꿈치 A (밀리미터) | 슈 10대 | 슈 20 | STD | 슈 40 | XS | 슈 80 | ||
| 1/2 | 21.3 | 38 | 0.06 | 0.08 | 0.08 | 0.18 | 0.18 | |
| 3/4 | 26.7 | 38 | 0.07 | 0.08 | 0.08 | 0.20 | 0.20 | |
| 1 | 33.4 | 38 | 0.15 | 0.15 | 0.15 | 0.20 | 0.20 | |
| 1-1/4 | 42.2 | 48 | 0.21 | 0.25 | 0.25 | 0.35 | 0.35 | |
| 1-1/2 | 48.3 | 57 | 0.30 | 0.36 | 0.36 | 0.60 | 0.60 | |
| 2 | 60.3 | 76 | 0.50 | 0.65 | 0.65 | 0.94 | 0.94 | |
| 2-1/2 | 73.0 | 95 | 0.85 | 1.28 | 1.28 | 1.70 | 1.70 | |
| 3 | 88.9 | 114 | 1.20 | 2.03 | 2.03 | 2.75 | 2.75 | |
| 3-1/2 | 101.6 | 133 | 1.55 | 2.87 | 2.87 | 3.95 | 3.95 | |
| 4 | 114.3 | 152 | 2.20 | 3.90 | 3.90 | 5.40 | 5.40 | |
| 5 | 141.3 | 190 | 3.60 | 6.50 | 6.50 | 8.85 | 8.85 | |
| 6 | 168.3 | 229 | 5.40 | 10.20 | 10.20 | 15.35 | 15.35 | |
| 8 | 219.1 | 305 | 10.60 | 16.57 | 20.30 | 20.30 | 29.90 | 29.90 |
| 10 | 273.0 | 381 | 19.50 | 25.79 | 37.00 | 37.00 | 48.60 | 57.11 |
| 12 | 323.8 | 457 | 27.50 | 37.23 | 54.00 | 58.15 | 70 | 94.82 |
| 14 | 355.6 | 533 | 36 | 59.93 | 68.00 | 79.96 | 94.35 | 132.16 |
| 16 | 406.4 | 610 | 47.50 | 78.09 | 89.20 | 124.75 | 124.75 | 204.30 |
| 18 | 457 | 686 | 60 | 99.43 | 112.90 | 177.06 | 157.50 | 287.84 |
| 20 | 508 | 762 | 100 | 142.4 | 142.40 | 230 | 194.30 | 390.90 |
| 22 | 559 | 838 | 178 | 178 | 236 | 523.40 | ||
| 24 | 610 | 914 | 140 | 202 | 202 | 384 | 268.50 | 667.40 |
| 26 | 660 | 991 | 348 | 270 | 348 | |||
| 28 | 711 | 1067 | 404 | 300 | 404 | |||
| 30 | 762 | 1143 | 441 | 333 | 441 | |||
| 32 | 813 | 1219 | 510 | 390 | 510 | |||
| 34 | 864 | 1295 | 625 | 430 | 560 | |||
| 36 | 914 | 1372 | 482 | 625 | ||||
| 38 | 965 | 1448 | 540 | 710 | ||||
| 40 | 1016 | 1524 | 580 | 745 | ||||
| 42 | 1067 | 1600 | 655 | 840 | ||||
| 44 | 1118 | 1676 | 726 | 970 | ||||
| 46 | 1168 | 1753 | 816 | 1055 | ||||
| 48 | 1219 | 1829 | 885 | 1134 | ||||
