| 원래 장소 | 중국 |
| 브랜드 이름 | Kasugai |
| 모델 번호 | 20 " WN-ST A105N CL.300 SCH.40 B16.5 |
| 문서 | 제품 설명서 PDF |

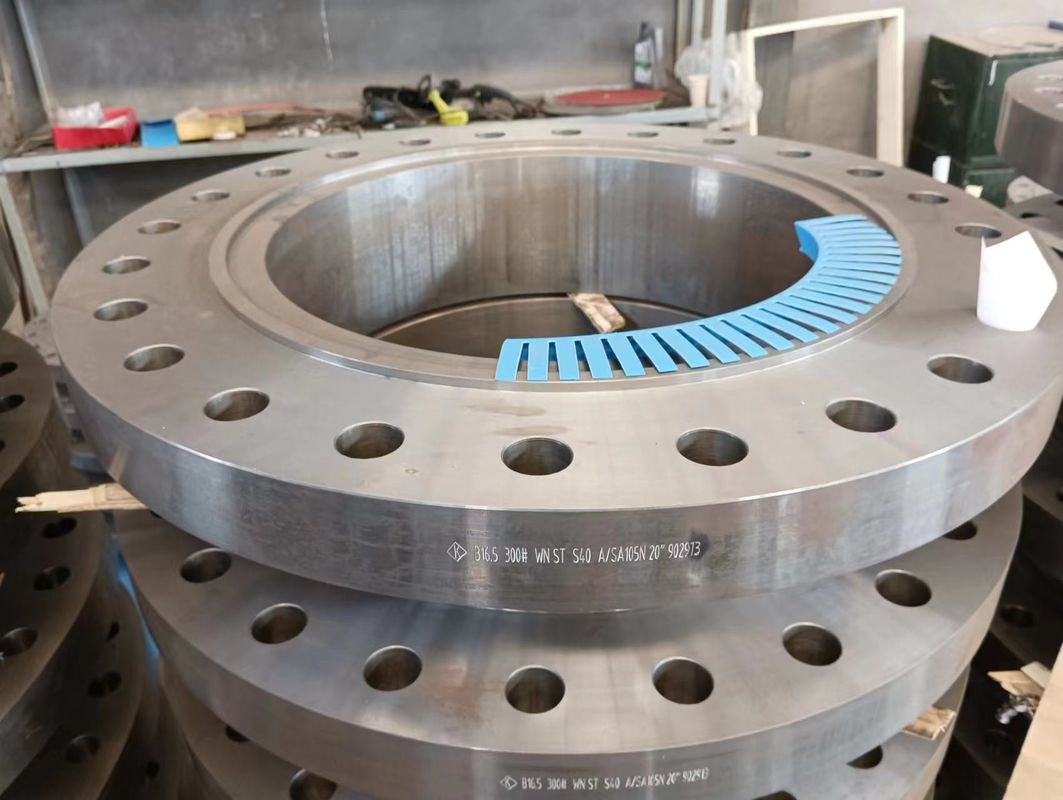

20 " WN-ST A105N CL.300 SCH.40 B16.5 탄소 강철 용접은 작은 발언 플랜지를 목을 자릅니다
제품 정보
| 상품 이름 | 20 " WN-ST A105N CL.300 SCH.40 B16.5 탄소 강철 용접은 작은 발언 플랜지를 목을 자릅니다 |
| 크기 범위 | 20" |
| 압력 클래스 | 더 클래스 300 |
| 표준 | ASTM A105N |
| 페이스형 | WN 작은 발언 |
| 상술 | ANSI B16.5 |
| 코팅 | 앤티-러스트 페인트, 수 있었과 도금처리된 뜨거운 하락 직류 전기로 자극된, 아연이 투명한, 오일 블랙 페인트를 노랗게 합니다 |
페이스형 : 발언
플랜지로 만들어진 연결은 산업에서 유체와 가스를 옮기기 위해 효율적 채널을 만드는데 도움이 됩니다. 홈형플랜지는 그것의 표면에서 기계가공된 대공황을 소유할지도 모르는 돋워진 링에 의해 제조됩니다. 이러한 플랜지는 방수 접속이 새된 장비 사이에 형성되게 합니다.
홈 또는 발언 플랜지는 일반적으로 스테인레스 또는 탄소 등급에서 설계됩니다. 스테인레스 강 홈형플랜지는 우수한 부식 저항성 특성을 소유합니다. 이러한 플랜지는 고온과 압력 조건에서 잘 일합니다. 이러한 플랜지는 이러한 극단적인 조건에서 일하도록 믿을 만합니다. 플랜지가 적정 강도를 소유할 수 있게 허락하면서, 탄소강 홈형플랜지는 탄소의 더 높은 내용에 의해 제조됩니다. 정말 맛있네, 그러나 ; 오랜 기간 동안 열악한 조건에 노출될 때 부식에 민감합니다.
플랜지형 : 웰드 목 (WN)
또한 끝이 좁아진 허브 플랜지 또는 높은 것 허브 플랜지로 불린 웰드 네크 플렌지는 플랜지의 바닥에 고응력 집중의 감소를 보증하면서, 파이프에 스트레스를 재배치할 수 있는 일종의 플랜지입니다. 두가지 용접용 넥 플랜지 설계가 있습니다 - 초, 더 긴 종류가 파이프로 그러나 공정 플랜트로 사용될 수 없는 동안 제 1 형태가 파이프와 함께 사용됩니다. 웰드 네크 플렌지는 주변의 림을 넘어서 연장되는 라운드 맞춤으로 이루어집니다. 일반적으로 위조로부터 제조된 이러한 플랜지가 실제로 파이프에 용접됩니다.
ASTM A105/A105N
ASTM A105 플랜지는 주변을 위한 안출된 탄소강 플랜지와 압력 시스템에서 보다 고온 서비스입니다. 이러한 플랜지는 ASME B16.5와 ASME B16.47, ASME B16.48, ASME B16.36, MSS SP 44, API 605와 API 6A, 기타 등등을 커버하여 다양한 표준 기술 조건에 따라 제조될 수 있습니다. ASTM A105 재료로 이루어진 플랜지는 제한됩니다 4540 킬로그램의 최대 무게.
ASTM A105와 A105N 강철 플랜지는 똑같지 않습니다, 그들이 똑같은 원료 그러나 똑같은 강철 등급 그러나 다른 열처리 요구조건을 가지고 있습니다. 엔은 표준화 열처리를 의미하고 A105 플랜지 가지다가 아니오 처리 요구 사항을 가열시킵니다. 개요에서, ASTM A105 플랜지와 ASTM A105N 플랜지는 똑같은 화학조성을 가지고 있지만, 그러나 A105N이 잘 기계적인 특성을 가집니다 그리고 보통 결정적인 상황에 사용했습니다.
ASTM A105 화학조성 (%)
| 스틸류 |
Ｃ 최대 |
Si | Mn |
Ｐ 최대 |
Ｓ 최대 |
Ni 최대 |
Cr 최대 |
Mo 최대 |
Ｖ 최대 |
| A105 | 0.35 | 0.10-0.35 | 0.60-1.05 | 0.035 | 0.040 | 0.40 | 0.30 | 0.12 | 0.08 |
ASTM A105 역학적 성질
| 스틸류 |
인장 강도 분 (MPa) |
항복 강도 분 (MPa) |
신장 분 (%) |
단면 수축 분 (%) |
견고성 (HBW) |
| A105 | 485 | 250 | 22 | 30 | 137-187 |
ANSI B16.5 플랜지 치수 - 더 클래스 300
| 공칭 크기 | Dia 밖에. | 두께 | 허브를 통한 길이 | Dia. 허브의 | 부낸표면 Dia. | 구멍의 코너 반경 | 소켓의 깊이 | 카운터 보어 | 나삿니 길이 | 볼트 구멍 | |||||
| WN |
그래서 SW TR |
LJ | LJ | SW | TR | 볼트엔 Dia. | 부정 | Dia. | |||||||
| A | 비 | 오우 | Ｔ | Y1 | Y2 | Y3 | Ｘ | Ｒ | r1 | Ｄ | B4 | 큐 | Ｃ | Ｈ | |
| 15 | 1/2 | 95 | 14.3 | 52.3 | 22 | 38.0 | 35.1 | 3 | 10 | 23.5 | 15.7 | 66.5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15.8 | 57.2 | 25 | 48.0 | 42.9 | 3 | 11 | 29.0 | 15.7 | 82.6 | 4 | 19 | |
| 25 | 1 | 124 | 17.6 | 62.0 | 27 | 54.0 | 50.8 | 3 | 13 | 36.0 | 17.5 | 88.9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 19.1 | 65.0 | 27 | 63.4 | 63.5 | 5 | 14 | 44.5 | 20.6 | 98.6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 20.6 | 6.3 | 30 | 70.0 | 73.2 | 6 | 16 | 50.5 | 22.4 | 114.3 | 4 | 22 | |
| 50 | 2 | 165 | 22.4 | 69.8 | 33 | 84.0 | 91.9 | 8 | 18 | 63.5 | 28.4 | 127.0 | 8 | 19 | |
| 65 | 2-/21 | 190 | 25.4 | 76.2 | 38 | 100 | 104.6 | 8 | 19 | 76.0 | 31.8 | 149.4 | 8 | 22 | |
| 80 | 3 | 210 | 28.5 | 79.2 | 43 | 117 | 127.0 | 10 | 21 | 92.0 | 31.8 | 168.1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30.3 | 81.0 | 44 | 133 | 139.7 | 10 | 105.0 | 36.6 | 184.2 | 8 | 22 | ||
| 100 | 4 | 254 | 31.8 | 85.9 | 48 | 146 | 157.2 | 11 | 118.0 | 36.6 | 200.2 | 8 | 22 | ||
| 125 | 5 | 279 | 35.1 | 98.6 | 51 | 178 | 185.7 | 11 | 145.0 | 42.9 | 235.0 | 8 | 22 | ||
| 150 | 6 | 318 | 36.6 | 98.6 | 52 | 206 | 215.9 | 13 | 171.0 | 46.0 | 269.7 | 12 | 22 | ||
| 200 | 8 | 381 | 41.2 | 111.3 | 62 | 260 | 269.7 | 13 | 222.0 | 50.8 | 330.2 | 12 | 26 | ||
| 250 | 10 | 444 | 47.8 | 117.3 | 67 | 95 | 321 | 323.8 | 13 | 276.0 | 55.6 | 387.4 | 16 | 29 | |
| 300 | 12 | 520 | 50.8 | 130.0 | 73 | 102 | 375 | 381.0 | 13 | 329.0 | 60.5 | 450.8 | 16 | 32 | |
| 350 | 14 | 585 | 53.9 | 142.7 | 76 | 111 | 425 | 412.8 | 13 | 360.0 | 63.5 | 514.4 | 20 | 32 | |
| 400 | 16 | 650 | 57.2 | 146.0 | 83 | 121 | 483 | 469.9 | 13 | 411.0 | 68.3 | 571.5 | 20 | 35 | |
| 450 | 18 | 710 | 60.5 | 158.8 | 89 | 130 | 533 | 533.4 | 13 | 462.0 | 69.8 | 628.6 | 24 | 35 | |
| 500 | 20 | 775 | 63.5 | 162.1 | 95 | 140 | 587 | 584.2 | 13 | 513.0 | 73.2 | 685.8 | 24 | 35 | |
| 600 | 24 | 915 | 69.9 | 168.1 | 106 | 152 | 702 | 692.2 | 13 | 614.0 | 82.6 | 812.8 | 24 | 42 | |
| 공칭 크기 | 링 조인트형 플랜지의 차원 | 체중 (킬로그램) | |||||||||||
| 홈 수 | Dia. 상승부의 | 피치 Dia. | 깊이 | 폭 | 바닥에 있는 반지름 |
WN 슈 40 |
그래서 | BL |
SW 슈 40 |
LJ | TR | ||
| A | 비 | Ｋ | Ｐ | Ｅ | Ｆ | r2 | |||||||
| 15 | 1/2 | R11 | 51.0 | 34.14 | 5.56 | 7.14 | 0.8 | 0.75 | 0.65 | 0.65 | 0.66 | 0.71 | 0.65 |
| 20 | 3/4 | R13 | 63.5 | 42.88 | 6.35 | 8.74 | 0.8 | 1.27 | 1.11 | 1.11 | 1.14 | 1.20 | 1.10 |
| 25 | 1 | R16 | 70.0 | 50.80 | 6.35 | 8.74 | 0.8 | 1.64 | 1.39 | 1.43 | 1.43 | 1.49 | 1.35 |
| 32 | 1-1/4 | R18 | 79.5 | 60.32 | 6.35 | 8.74 | 0.8 | 2.07 | 1.70 | 1.83 | 1.75 | 1.81 | 1.69 |
| 40 | 1-1/2 | R20 | 90.5 | 68.28 | 6.35 | 8.74 | 0.8 | 2.94 | 2.51 | 2.69 | 2.58 | 2.66 | 2.54 |
| 50 | 2 | R23 | 108 | 82.55 | 7.92 | 11.91 | 0.8 | 3.45 | 2.91 | 3.22 | 2.97 | 3.02 | 2.92 |
| 65 | 2-/21 | R26 | 127 | 101.60 | 7.92 | 11.91 | 0.8 | 5.10 | 4.22 | 4.86 | 4.41 | 4.37 | 4.24 |
| 80 | 3 | R31 | 147 | 123.82 | 7.92 | 11.91 | 0.8 | 6.25 | 5.88 | 6.83 | 6.15 | 6.04 | 5.94 |
| 90 | 3-1/2 | R34 | 159 | 131.78 | 7.92 | 11.91 | 0.8 | 8.78 | 7.44 | 8.85 | 7.64 | 7.90 | |
| 100 | 4 | R37 | 175 | 149.22 | 7.92 | 11.91 | 0.8 | 11.4 | 9.73 | 11.8 | 9.98 | 9.71 | |
| 125 | 5 | R41 | 210 | 180.98 | 7.92 | 11.91 | 0.8 | 15.4 | 12.5 | 15.8 | 12.7 | 12.4 | |
| 150 | 6 | R45 | 242 | 211.12 | 7.92 | 11.91 | 0.8 | 19.8 | 16.2 | 21.3 | 16.5 | 16.2 | |
| 200 | 8 | R49 | 302 | 269.88 | 7.92 | 11.91 | 0.8 | 30.5 | 24.8 | 34.6 | 25.2 | 24.8 | |
| 250 | 10 | R53 | 356 | 323.85 | 7.92 | 11.91 | 0.8 | 44.1 | 35.5 | 54 | 40.2 | 35.9 | |
| 300 | 12 | R57 | 413 | 381.00 | 7.92 | 11.91 | 0.8 | 64 | 51 | 79 | 58 | 51.5 | |
| 350 | 14 | R61 | 458 | 419.90 | 7.92 | 11.91 | 0.8 | 88 | 70 | 106 | 86.2 | 70.1 | |
| 400 | 16 | R65 | 508 | 469.90 | 7.92 | 11.91 | 0.8 | 113 | 90 | 139 | 113.4 | 90.4 | |
| 450 | 18 | R69 | 575 | 533.40 | 7.92 | 11.91 | 0.8 | 138 | 109 | 175 | 133.8 | 109.0 | |
| 500 | 20 | R73 | 635 | 584.20 | 9.52 | 13.49 | 1.5 | 169 | 135 | 221 | 167.8 | 136.0 | |
| 600 | 24 | R77 | 750 | 692.15 | 11.13 | 16.66 | 1.5 | 249 | 204 | 341 | 249.5 | 204.0 | |
ASME B16.5 발언과 홈 플랜지 치수 (밀리미터)
| DN | d1 | d2 | d3 | d4 | d5 | d6 | d7 | d8 | f1 | f2 |
| 12" | 35.1 | 36.6 | 35.1 | 36.6 | 25.4 | 23.9 | 46.0 | 44.5 | 6.4 | 4.8 |
| 34" | 42.9 | 44.5 | 42.9 | 44.5 | 33.3 | 31.8 | 53.8 | 52.3 | 6.4 | 4.8 |
| 1" | 50.8 | 52.3 | 47.7 | 49.3 | 38.1 | 36.6 | 62.0 | 57.2 | 6.4 | 4.8 |
| 114" | 63.5 | 65.0 | 57.2 | 58.7 | 47.8 | 46.0 | 74.7 | 66.6 | 6.4 | 4.8 |
| 112" | 73.2 | 74.7 | 63.5 | 65.0 | 53.8 | 52.3 | 84.1 | 73.2 | 6.4 | 4.8 |
| 2" | 92.0 | 93.7 | 82.6 | 84.1 | 73.0 | 71.4 | 103.1 | 92.0 | 6.4 | 4.8 |
| 212" | 104.6 | 106.4 | 95.2 | 96.8 | 85.8 | 84.1 | 115.8 | 104.6 | 6.4 | 4.8 |
| 3" | 127.0 | 128.5 | 117.5 | 119.1 | 108.0 | 106.4 | 138.2 | 127.0 | 6.4 | 4.8 |
| 4" | 157.2 | 158.8 | 144.5 | 146.1 | 131.8 | 130.0 | 168.1 | 157.2 | 6.4 | 4.8 |
| 5" | 185.7 | 187.5 | 173.0 | 174.8 | 160.3 | 148.8 | 196.9 | 185.7 | 6.4 | 4.8 |
| 6" | 215.9 | 217.5 | 203.2 | 204.7 | 190.5 | 189.0 | 227.0 | 215.9 | 6.4 | 4.8 |
| 8" | 269.8 | 271.5 | 254.0 | 255.5 | 238.3 | 236.5 | 281.0 | 269.8 | 6.4 | 4.8 |
| 10" | 323.5 | 325.4 | 304.8 | 306.3 | 285.8 | 284.2 | 335.0 | 323.5 | 6.4 | 4.8 |
| 12" | 381.0 | 328.5 | 362.0 | 363.5 | 342.9 | 341.4 | 392.2 | 381.0 | 6.4 | 4.8 |
| 14" | 412.8 | 414.3 | 393.7 | 395.2 | 374.7 | 373.1 | 423.9 | 412.8 | 6.4 | 4.8 |
| 16" | 469.9 | 471.5 | 447.6 | 449.3 | 425.5 | 423.9 | 481.0 | 469.9 | 6.4 | 4.8 |
| 18" | 533.4 | 535.0 | 511.0 | 512.8 | 489.0 | 487.4 | 544.6 | 533.4 | 6.4 | 4.8 |
| 20" | 584.2 | 585.8 | 448.8 | 560.3 | 533.4 | 531.9 | 595.4 | 584.2 | 6.4 | 4.8 |
| 24" | 692.2 | 693.7 | 666.8 | 668.3 | 641.4 | 639.8 | 703.3 | 692.2 | 6.4 | 4.8 |
