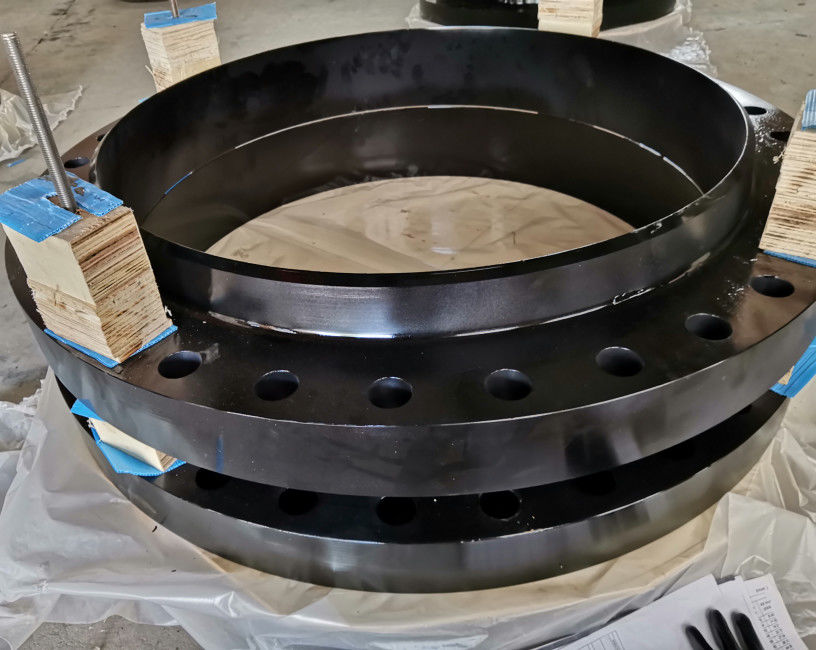

탄소강 단조 플랜지 ASTM A105 ASME / ANSI B16.5 클래스 600
ASTM A105 플랜지는 압력 시스템에 대기 온도와 보다 고온 서비스를 위한 안출된 탄소강 플랜지입니다. 이러한 플랜지는 ASME B16.5와 ASME B16.47, ASME B16.48, ASME B16.36, MSS SP 44, API 605와 API 6A, 기타 등등을 커버하여 다양한 표준 기술 조건에 따라 제조될 수 있습니다. ASTM A105 재료로 이루어진 플랜지는 제한됩니다 4540 킬로그램의 최대 무게.
제품 정보
| 상품 이름 | ASTM A105 B16.5 탄소 강철 플랜지 클래스 600 |
| 크기 범위 | 차원 : 1/2 내지 24 |
| 압력 클래스 | 클래스 600 |
| 표준 | ASTM A105 |
| 공용면은 타이핑합니다 | WN 그렇게 SW BL LJ RJ |
| 상술 | ANSI B16.5 |
| 코팅 | 앤티-러스트 페인트, 수 있었과 도금처리된 뜨거운 하락 직류 전기로 자극된, 아연이 투명한, 오일 블랙 페인트를 노랗게 합니다 |
ASTM A105 화학조성 (%)
| 스틸류 |
Ｃ 최대 |
Si | Mn |
Ｐ 최대 |
Ｓ 최대 |
Ni 최대 |
Cr 최대 |
Mo 최대 |
엔 |
| A105 | 0.35 | 0.10-0.35 | 0.60-1.05 | 0.035 | 0.040 | 0.40 | 0.30 | 0.12 |
ASTM A105 역학적 성질
| 스틸류 | 인장 강도 | 항복 강도 | 2in의 신장 | 단면 수축 |
솔루션링 온도 |
냉기를 끄기 |
| 분 | 분 | 분 | 분 | 분 | 아래 | |
| A105 | 485 | 250 | 22 | 30 |
ANSI B16.5 플랜지 치수 (밀리미터) - 클래스 600
| 공칭 크기 | Dia 밖에. | 두께 | 허브를 통한 길이 | Dia. 허브의 | 부낸표면 Dia. | 구멍의 코너 반경 | 소켓의 깊이 | 카운터 보어 | 나삿니 길이 | 볼트 구멍 | |||||
| WN |
그래서 SW TR |
LJ | LJ | SW | TR | 볼트엔 Dia. | 부정 | Dia. | |||||||
| A | 비 | 오우 | Ｔ | Y1 | Y2 | Y3 | Ｘ | Ｒ | r1 | Ｄ | B4 | 큐 | Ｃ | Ｈ | |
| 15 | 1/2 | 95 | 14.3 | 52.3 | 22 | 38.0 | 35.1 | 3 | 10 | 23.5 | 15.7 | 66.5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15.8 | 57.2 | 25 | 48.0 | 42.9 | 3 | 11 | 29.0 | 15.7 | 82.6 | 4 | 19 | |
| 25 | 1 | 124 | 17.6 | 62.0 | 27 | 54.0 | 50.8 | 3 | 13 | 36.0 | 17.5 | 88.9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 20.6 | 66.5 | 28 | 63.5 | 63.5 | 5 | 14 | 44.5 | 20.6 | 98.6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 22.4 | 69.8 | 32 | 70.0 | 73.2 | 6 | 16 | 50.5 | 22.4 | 114.3 | 4 | 22 | |
| 50 | 2 | 165 | 25.4 | 73.2 | 37 | 84.0 | 91.9 | 8 | 18 | 63.5 | 28.4 | 127.0 | 8 | 19 | |
| 65 | 2-/21 | 190 | 28.5 | 79.2 | 41 | 100 | 104.6 | 8 | 19 | 76.0 | 31.8 | 149.4 | 8 | 22 | |
| 80 | 3 | 210 | 31.8 | 82.6 | 46 | 117 | 127.0 | 10 | 21 | 92.0 | 35.1 | 168.1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 35.1 | 85.9 | 49 | 133 | 139.7 | 10 | - | 105.0 | 39.6 | 184.2 | 8 | 26 | |
| 100 | 4 | 273 | 38.1 | 101.6 | 54 | 152 | 157.2 | 11 | - | 118.0 | 41.1 | 219.5 | 8 | 26 | |
| 125 | 5 | 330 | 44.5 | 114.3 | 60 | 189 | 185.7 | 11 | - | 145.0 | 47.8 | 266.7 | 8 | 29 | |
| 150 | 6 | 356 | 47.8 | 117.3 | 67 | 222 | 215.9 | 13 | - | 171.0 | 50.8 | 292.1 | 12 | 29 | |
| 200 | 8 | 419 | 55.7 | 133.4 | 76 | 273 | 269.7 | 13 | - | 222.0 | 57.2 | 349.2 | 12 | 32 | |
| 250 | 10 | 510 | 63.5 | 152.4 | 86 | 111 | 343 | 323.8 | - | 276.0 | 65.0 | 431.8 | 16 | 35 | |
| 300 | 12 | 560 | 66.6 | 155.4 | 92 | 117 | 400 | 381.0 | - | 329.0 | 69.9 | 489.0 | 20 | 35 | |
| 350 | 14 | 605 | 69.9 | 165.1 | 94 | 127 | 432 | 412.8 | - | 360.0 | 73.2 | 527.0 | 20 | 39 | |
| 400 | 16 | 685 | 76.2 | 177.8 | 106 | 140 | 495 | 469.9 | - | 411.0 | 77.7 | 603.2 | 20 | 42 | |
| 450 | 18 | 745 | 82.6 | 184.2 | 117 | 152 | 546 | 533.4 | - | 462.0 | 79.2 | 654.0 | 20 | 45 | |
| 500 | 20 | 815 | 88.9 | 190.5 | 127 | 165 | 610 | 584.2 | - | 513.0 | 82.6 | 723.9 | 24 | 45 | |
| 600 | 24 | 940 | 101.6 | 203.2 | 140 | 184 | 718 | 692.2 | - | 614.0 | 91.9 | 838.2 | 24 | 51 | |
| 공칭 크기 | 링 조인트형 플랜지의 차원 | 체중 (킬로그램) | |||||||||||
| 홈 수 | Dia. 상승부의 | 피치 Dia. | 깊이 | 폭 | 바닥에 있는 반지름 |
WN 슈 40 |
그래서 | BL |
SW 슈 40 |
LJ | TR | ||
| A | 비 | Ｋ | Ｐ | Ｅ | Ｆ | r2 | |||||||
| 15 | 1/2 | R11 | 51.0 | 34.14 | 5.56 | 7.14 | 0.8 | 0.85 | 0.74 | 0.76 | 0.75 | 0.71 | 0.74 |
| 20 | 3/4 | R13 | 63.5 | 42.88 | 6.35 | 8.74 | 0.8 | 1.43 | 1.26 | 1.28 | 1.29 | 1.20 | 1.24 |
| 25 | 1 | R16 | 70.0 | 50.80 | 6.35 | 8.74 | 0.8 | 1.82 | 1.56 | 1.65 | 1.62 | 1.49 | 1.51 |
| 32 | 1-1/4 | R18 | 79.5 | 60.32 | 6.35 | 8.74 | 0.8 | 2.44 | 2.04 | 2.26 | 2.11 | 1.94 | 2.03 |
| 40 | 1-1/2 | R20 | 90.5 | 68.28 | 6.35 | 8.74 | 0.8 | 3.44 | 2.98 | 3.28 | 3.08 | 2.84 | 3.01 |
| 50 | 2 | R23 | 108 | 82.55 | 7.92 | 11.91 | 0.8 | 4.24 | 3.65 | 4.16 | 3.80 | 3.42 | 3.62 |
| 65 | 2-/21 | R26 | 127 | 101.60 | 7.92 | 11.91 | 0.8 | 6.09 | 5.11 | 6.09 | 5.39 | 4.85 | 5.20 |
| 80 | 3 | R31 | 147 | 123.82 | 7.92 | 11.91 | 0.8 | 8.34 | 7.11 | 8.57 | 7.50 | 6.75 | 7.08 |
| 90 | 3-1/2 | R34 | 159 | 131.78 | 7.92 | 11.91 | 0.8 | 10.5 | 9.00 | 11.2 | - | 8.56 | 8.86 |
| 100 | 4 | R37 | 175 | 149.22 | 7.92 | 11.91 | 0.8 | 17.0 | 14.7 | 17.5 | - | 14.1 | 14.6 |
| 125 | 5 | R41 | 210 | 180.98 | 7.92 | 11.91 | 0.8 | 28.4 | 24.6 | 29.4 | - | 23.8 | 24.6 |
| 150 | 6 | R45 | 242 | 211.12 | 7.92 | 11.91 | 0.8 | 34.0 | 29.5 | 36.4 | - | 28.5 | 29.6 |
| 200 | 8 | R49 | 302 | 269.88 | 7.92 | 11.91 | 0.8 | 52 | 44.2 | 59 | - | 42.9 | 44.0 |
| 250 | 10 | R53 | 356 | 323.85 | 7.92 | 11.91 | 0.8 | 86 | 73 | 98 | - | 78.0 | 73.3 |
| 300 | 12 | R57 | 413 | 381.00 | 7.92 | 11.91 | 0.8 | 104 | 87 | 125 | - | 93.0 | 87.0 |
| 350 | 14 | R61 | 458 | 419.10 | 7.92 | 11.91 | 0.8 | 122 | 100 | 152 | - | 113.4 | 99.8 |
| 400 | 16 | R65 | 508 | 469.90 | 7.92 | 11.91 | 0.8 | 172 | 137 | 214 | - | 165.6 | 142.0 |
| 450 | 18 | R69 | 575 | 533.40 | 7.92 | 11.91 | 0.8 | 209 | 175 | 275 | - | 197.3 | 176.0 |
| 500 | 20 | R73 | 635 | 584.20 | 9.52 | 13.49 | 1.5 | 261 | 223 | 351 | - | 258.6 | 224.0 |
| 600 | 24 | R77 | 750 | 692.15 | 11.13 | 16.66 | 1.5 | 373 | 316 | 535 | - | 367.4 | 317.0 |
