| 원래 장소 | 중국 |
| 브랜드 이름 | Kasugai |
| 모델 번호 | ASTM A350 LF2 ANSI B16.5 WN 무선주파수 CL300 |
| 문서 | 제품 설명서 PDF |

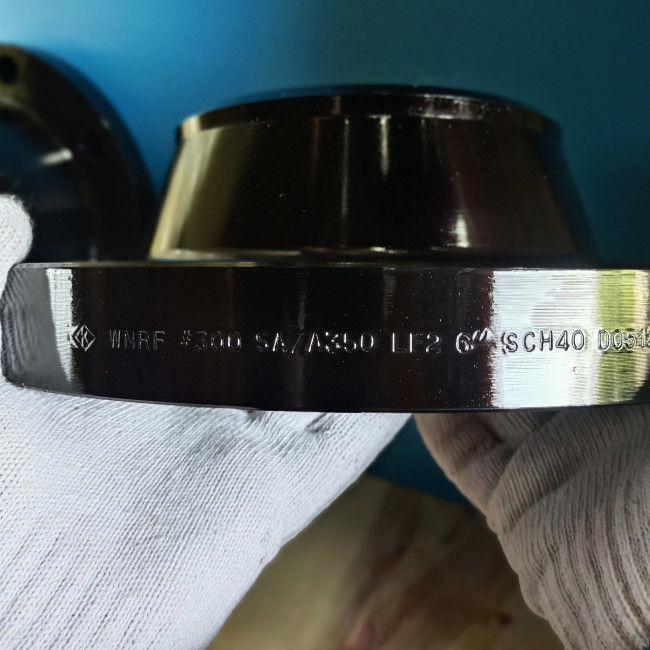

ASTM A350 LF2 ANSI B16.5 WN RF 더 클래스 300 탄소 강철 용접은 부낸표면 플랜지를 목을 자릅니다
제품 정보
| 상품 이름 | ASTM A350 LF2 ANSI B16.5 WN RF 더 클래스 300 탄소 강철 용접은 부낸표면 플랜지를 목을 자릅니다 |
| 크기 범위 | 1/2 내지 24 |
| 압력 클래스 | 더 클래스 300 |
| 표준 | ASTM A350 LF2 |
| 페이스형 | WNRF-월드는 부낸표면을 목을 자릅니다 |
| 상술 | ANSI B16.5 |
| 코팅 | 앤티-러스트 페인트, 수 있었과 도금처리된 뜨거운 하락 직류 전기로 자극된, 아연이 투명한, 오일 블랙 페인트를 노랗게 합니다 |
ASTM A350
ASTM A350 (ASME SA350)는 탄소강을 위한 표준 명세서고 저합금강 단조 플랜지와 저온강을 위한 플랜지 이음쇠입니다.
공동 사용 성적은 ASTM A350 LF2 등급 1, ASTM A333 성적 6에 내보내기 위한 상응하는 재료고 ASTM A420 WPL6의 관 이음쇠입니다. 항복 강도 최소 240 MPa와 480 MPa에서 655 MPa에서 인장 강도로, -45C에 있는 임팩트 테스트 고온.
ASTM A350 화학조성 (%)
| 화학조성 (%) | |||||||
| 등급 LF1 | 등급 LF2 | 등급 LF3 | 등급 LF5 | 등급 LF6 | 등급 LF9 | 등급 LF787 | |
| Ｃ 최대 | 0.30 | 0.30 | 0.20 | 0.20~0.35 | 0.22 | 0.20 | 0.07 |
| Mn | 0.60~1.35 | 0.60~1.35 | 0.90 최대 | 0.60~1.35 | 1.15~1.50 | 0.40~1.06 | 0.40~0.70 |
| Ｐ 최대 | 0.035 | 0.035 | 0.035 | 0.035 | 0.025 | 0.035 | 0.025 |
| Ｓ 최대 | 0.04 | 0.04 | 0.04 | 0.04 | 0.025 | 0.04 | 0.025 |
| Si A | 0.15~0.3 | 0.15~0.3 | 0.20~0.35 | 0.20~0.35 | 0.15~0.3 | _ | 0.40 최대 |
| Ni | 0.40 최대 비 | 0.40 최대 비 | 3.30~3.70 | 1.0~2.0 | 0.40 최대 비 | 1.60~2.4 | 0.70~1.0 |
| Cr | 0.30 최대 B,C | 0.30 최대 B,C | 0.30 max C | 0.30 max C | 0.30 최대 B,C | 0.30 max C | 0.60~0.90 |
| Mo | 0.12 최대 B,C | 0.12 최대 B,C | 0.12 max C | 0.12 max C | 0.12 최대 B,C | 0.12 max C | 0.15~0.25 |
| Cu | 0.40 최대 비 | 0.40 최대 비 | 0.40 최대 | 0.40 최대 | 0.40 최대 비 | 0.75~1.25 | 1.0~1.3 |
| Cb | 0.02 최대 Ｄ | 0.02 최대 Ｄ | 0.02 최대 | 0.02 최대 | 0.02 최대 | 0.02 최대 | 0.02 분 |
| Ｖ | 0.08 최대 | 0.08 최대 | 0.03 최대 | 0.03 최대 | 0.04~0.11 | 0.03 최대 | 0.03 최대 |
| 엔 | _ | _ | _ | _ | 0.01~0.03 | _ | _ |
한 진공 탄소 탈산법이 보충적 요구조건 S4에 의해 요구될 때, 실리콘 콘탠츠는 0.12%일 것입니다
비 구리 니켈 크롬 바나듐과 몰리브덴의 금액은 열분석에 1.00%를 초과하지 않을 것입니다.
Ｃ 크롬과 몰리브덴의 금액은 열분석에 0.32%를 초과하지 않을 것입니다.
협정에 의한 Ｄ, 콜럼븀을 위한 한계가 열분석 위의 0.05%와 제품 분석 위의 0.06%까지 증가될 수 있습니다
플랜지형 :웰드 네크 플렌지 (WN)
또한 끝이 좁아진 허브 플랜지 또는 높은 것 허브 플랜지로 불린 웰드 네크 플렌지는 플랜지의 바닥에 고응력 집중의 감소를 보증하면서, 파이프에 스트레스를 재배치할 수 있는 일종의 플랜지입니다. 두가지 용접용 넥 플랜지 설계가 있습니다 - 초, 더 긴 종류가 파이프로 그러나 공정 플랜트로 사용될 수 없는 동안 제 1 형태가 파이프와 함께 사용됩니다. 웰드 네크 플렌지는 주변의 림을 넘어서 연장되는 라운드 맞춤으로 이루어집니다. 일반적으로 위조로부터 제조된 이러한 플랜지가 실제로 파이프에 용접됩니다.
페이스형 : 부낸표면 (무선주파수)
높이는 페이스 플랜지는 가장 일반적 형태가 공정 플랜트 적용에 사용했다는 것 이고, 쉽게 동일시할 것입니다. 개스킷 표면이 볼트결합 써클 표면 상승되기 때문에 그것은 부낸표면으로서 언급됩니다. 나선창과 이중외피 종류와 같은 플렛링 시트 타입과 금속 복합 재료를 포함하여 이 페이스형은 가스킷 디자인의 넓은 조합의 사용을 허용합니다.
RF 플랜지의 목적은 더 많은 압력을 더 작은 가스킷 지역에 집중시키고 이로써 관절의 격납부 역량을 증가시키는 것입니다. 지름과 높이는 압력 클래스와 지름에 의해, 규정된 ASME B16.5에 있습니다. 플랜지의 정력 압력은 부낸표면의 높이를 결정합니다.
ANSI B16.5 플랜지 치수 - 더 클래스 300 (밀리미터)
| 공칭 크기 | Dia 밖에. | 두께 | 허브를 통한 길이 | Dia. 허브의 | 부낸표면 Dia. | 구멍의 코너 반경 | 소켓의 깊이 | 카운터 보어 | 나삿니 길이 | 볼트 구멍 | |||||
| WN |
그래서 SW TR |
LJ | LJ | SW | TR | 볼트엔 Dia. | 부정 | Dia. | |||||||
| A | 비 | 오우 | Ｔ | Y1 | Y2 | Y3 | Ｘ | Ｒ | r1 | Ｄ | B4 | 큐 | Ｃ | Ｈ | |
| 15 | 1/2 | 95 | 14.3 | 52.3 | 22 | 38.0 | 35.1 | 3 | 10 | 23.5 | 15.7 | 66.5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15.8 | 57.2 | 25 | 48.0 | 42.9 | 3 | 11 | 29.0 | 15.7 | 82.6 | 4 | 19 | |
| 25 | 1 | 124 | 17.6 | 62.0 | 27 | 54.0 | 50.8 | 3 | 13 | 36.0 | 17.5 | 88.9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 19.1 | 65.0 | 27 | 63.4 | 63.5 | 5 | 14 | 44.5 | 20.6 | 98.6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 20.6 | 6.3 | 30 | 70.0 | 73.2 | 6 | 16 | 50.5 | 22.4 | 114.3 | 4 | 22 | |
| 50 | 2 | 165 | 22.4 | 69.8 | 33 | 84.0 | 91.9 | 8 | 18 | 63.5 | 28.4 | 127.0 | 8 | 19 | |
| 65 | 2-/21 | 190 | 25.4 | 76.2 | 38 | 100 | 104.6 | 8 | 19 | 76.0 | 31.8 | 149.4 | 8 | 22 | |
| 80 | 3 | 210 | 28.5 | 79.2 | 43 | 117 | 127.0 | 10 | 21 | 92.0 | 31.8 | 168.1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30.3 | 81.0 | 44 | 133 | 139.7 | 10 | 105.0 | 36.6 | 184.2 | 8 | 22 | ||
| 100 | 4 | 254 | 31.8 | 85.9 | 48 | 146 | 157.2 | 11 | 118.0 | 36.6 | 200.2 | 8 | 22 | ||
| 125 | 5 | 279 | 35.1 | 98.6 | 51 | 178 | 185.7 | 11 | 145.0 | 42.9 | 235.0 | 8 | 22 | ||
| 150 | 6 | 318 | 36.6 | 98.6 | 52 | 206 | 215.9 | 13 | 171.0 | 46.0 | 269.7 | 12 | 22 | ||
| 200 | 8 | 381 | 41.2 | 111.3 | 62 | 260 | 269.7 | 13 | 222.0 | 50.8 | 330.2 | 12 | 26 | ||
| 250 | 10 | 444 | 47.8 | 117.3 | 67 | 95 | 321 | 323.8 | 13 | 276.0 | 55.6 | 387.4 | 16 | 29 | |
| 300 | 12 | 520 | 50.8 | 130.0 | 73 | 102 | 375 | 381.0 | 13 | 329.0 | 60.5 | 450.8 | 16 | 32 | |
| 350 | 14 | 585 | 53.9 | 142.7 | 76 | 111 | 425 | 412.8 | 13 | 360.0 | 63.5 | 514.4 | 20 | 32 | |
| 400 | 16 | 650 | 57.2 | 146.0 | 83 | 121 | 483 | 469.9 | 13 | 411.0 | 68.3 | 571.5 | 20 | 35 | |
| 450 | 18 | 710 | 60.5 | 158.8 | 89 | 130 | 533 | 533.4 | 13 | 462.0 | 69.8 | 628.6 | 24 | 35 | |
| 500 | 20 | 775 | 63.5 | 162.1 | 95 | 140 | 587 | 584.2 | 13 | 513.0 | 73.2 | 685.8 | 24 | 35 | |
| 600 | 24 | 915 | 69.9 | 168.1 | 106 | 152 | 702 | 692.2 | 13 | 614.0 | 82.6 | 812.8 | 24 | 42 | |
| 공칭 크기 | 링 조인트형 플랜지의 차원 | 체중 (킬로그램) | |||||||||||
| 홈 수 | Dia. 상승부의 | 피치 Dia. | 깊이 | 폭 | 바닥에 있는 반지름 |
WN 슈 40 |
그래서 | BL |
SW 슈 40 |
LJ | TR | ||
| A | 비 | Ｋ | Ｐ | Ｅ | Ｆ | r2 | |||||||
| 15 | 1/2 | R11 | 51.0 | 34.14 | 5.56 | 7.14 | 0.8 | 0.75 | 0.65 | 0.65 | 0.66 | 0.71 | 0.65 |
| 20 | 3/4 | R13 | 63.5 | 42.88 | 6.35 | 8.74 | 0.8 | 1.27 | 1.11 | 1.11 | 1.14 | 1.20 | 1.10 |
| 25 | 1 | R16 | 70.0 | 50.80 | 6.35 | 8.74 | 0.8 | 1.64 | 1.39 | 1.43 | 1.43 | 1.49 | 1.35 |
| 32 | 1-1/4 | R18 | 79.5 | 60.32 | 6.35 | 8.74 | 0.8 | 2.07 | 1.70 | 1.83 | 1.75 | 1.81 | 1.69 |
| 40 | 1-1/2 | R20 | 90.5 | 68.28 | 6.35 | 8.74 | 0.8 | 2.94 | 2.51 | 2.69 | 2.58 | 2.66 | 2.54 |
| 50 | 2 | R23 | 108 | 82.55 | 7.92 | 11.91 | 0.8 | 3.45 | 2.91 | 3.22 | 2.97 | 3.02 | 2.92 |
| 65 | 2-/21 | R26 | 127 | 101.60 | 7.92 | 11.91 | 0.8 | 5.10 | 4.22 | 4.86 | 4.41 | 4.37 | 4.24 |
| 80 | 3 | R31 | 147 | 123.82 | 7.92 | 11.91 | 0.8 | 6.25 | 5.88 | 6.83 | 6.15 | 6.04 | 5.94 |
| 90 | 3-1/2 | R34 | 159 | 131.78 | 7.92 | 11.91 | 0.8 | 8.78 | 7.44 | 8.85 | 7.64 | 7.90 | |
| 100 | 4 | R37 | 175 | 149.22 | 7.92 | 11.91 | 0.8 | 11.4 | 9.73 | 11.8 | 9.98 | 9.71 | |
| 125 | 5 | R41 | 210 | 180.98 | 7.92 | 11.91 | 0.8 | 15.4 | 12.5 | 15.8 | 12.7 | 12.4 | |
| 150 | 6 | R45 | 242 | 211.12 | 7.92 | 11.91 | 0.8 | 19.8 | 16.2 | 21.3 | 16.5 | 16.2 | |
| 200 | 8 | R49 | 302 | 269.88 | 7.92 | 11.91 | 0.8 | 30.5 | 24.8 | 34.6 | 25.2 | 24.8 | |
| 250 | 10 | R53 | 356 | 323.85 | 7.92 | 11.91 | 0.8 | 44.1 | 35.5 | 54 | 40.2 | 35.9 | |
| 300 | 12 | R57 | 413 | 381.00 | 7.92 | 11.91 | 0.8 | 64 | 51 | 79 | 58 | 51.5 | |
| 350 | 14 | R61 | 458 | 419.90 | 7.92 | 11.91 | 0.8 | 88 | 70 | 106 | 86.2 | 70.1 | |
| 400 | 16 | R65 | 508 | 469.90 | 7.92 | 11.91 | 0.8 | 113 | 90 | 139 | 113.4 | 90.4 | |
| 450 | 18 | R69 | 575 | 533.40 | 7.92 | 11.91 | 0.8 | 138 | 109 | 175 | 133.8 | 109.0 | |
| 500 | 20 | R73 | 635 | 584.20 | 9.52 | 13.49 | 1.5 | 169 | 135 | 221 | 167.8 | 136.0 | |
| 600 | 24 | R77 | 750 | 692.15 | 11.13 | 16.66 | 1.5 | 249 | 204 | 341 | 249.5 | 204.0 | |
