제품 상세정보
원래 장소: 중국
브랜드 이름: Kasugai
모델 번호: DIN2501 PN10 그렇게
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 교섭할 수 있습니다
가격: 협상 가능
포장 세부 사항: 항해에 적합한 팩왕
배달 시간: 30 - 60 근무일
지불 조건: Ｌ / Ｃ, Ｔ / Ｔ
공급 능력: 달 당 100 톤
상품 이름: |
DIN2501 PN10 슬립온식 탄소 강철 플랜지 |
크기 범위: |
1 내지 40 |
압력 클래스: |
pn10 |
페이스형: |
슬립온식입니다 (그렇게) |
표준: |
DIN2501 |
코팅: |
앤티-러스트 페인트, 수 있었과 도금처리된 뜨거운 하락 직류 전기로 자극된, 아연이 투명한, 오일 블랙 페인트를 노랗게 합니다 |
상품 이름: |
DIN2501 PN10 슬립온식 탄소 강철 플랜지 |
크기 범위: |
1 내지 40 |
압력 클래스: |
pn10 |
페이스형: |
슬립온식입니다 (그렇게) |
표준: |
DIN2501 |
코팅: |
앤티-러스트 페인트, 수 있었과 도금처리된 뜨거운 하락 직류 전기로 자극된, 아연이 투명한, 오일 블랙 페인트를 노랗게 합니다 |

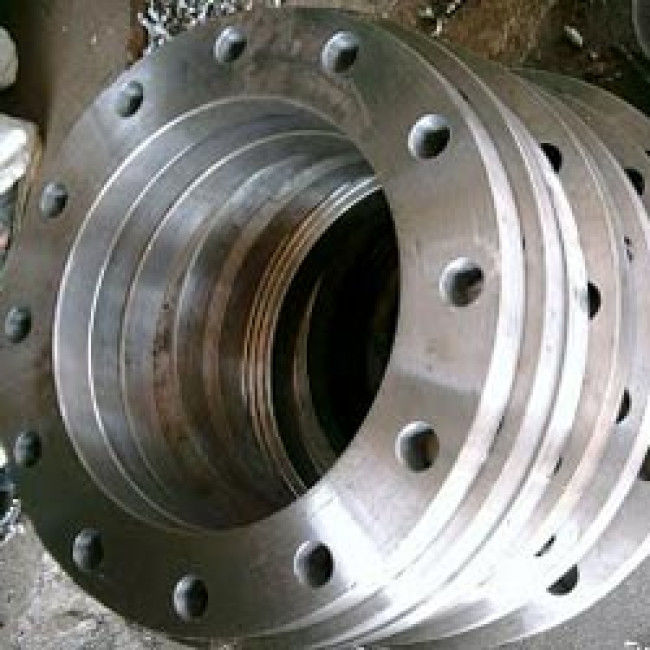

DIN2501 PN10 슬립-온 (SO) 탄소 강철 플랜지
DIN 2501은 산업적 플랜지에 대한 독일의 기준입니다
제품 정보
| 상품 이름 | DIN 2501 PN10 슬립온식 탄소 강철 플랜지 |
| 크기 범위 | 차원 : 1 내지 40 |
| 압력 클래스 | PN10 |
| 표준 | DIN2501 |
| 페이스형 | 슬립온식입니다 (그렇게) |
| 코팅 | 앤티-러스트 페인트, 수 있었과 도금처리된 뜨거운 하락 직류 전기로 자극된, 아연이 투명한, 오일 블랙 페인트를 노랗게 합니다 |
DIN2501 PN10 슬립 온 플랜지 차원 (밀리미터)
| DN |
관경 인치 |
검안의. | 신분증. | 볼트 구멍 | 두께 |
중량 (킬로그램) |
||
| 볼트엔 Dia. | 볼트 Dia. | 수 | ||||||
| Ｄ | Ｋ | Ｈ | Ｔ | |||||
| 25 | 1 | 115 | 34.5 | 85 | 14 | 4 | 16 | 1.1 |
| 32 | 1-1/4 | 140 | 43.5 | 100 | 18 | 4 | 18 | 1.9 |
| 40 | 1-1/2 | 150 | 49.5 | 110 | 18 | 4 | 18 | 2.1 |
| 50 | 2 | 165 | 61.5 | 125 | 18 | 4 | 20 | 2.8 |
| 65 | 2-1/2 | 185 | 77.5 | 145 | 18 | 4 | 20 | 3.3 |
| 80 | 3 | 200 | 90.5 | 160 | 18 | 8 | 20 | 3.6 |
| 100 | 4 | 220 | 116.0 | 180 | 18 | 8 | 20 | 4.4 |
| 125 | 5 | 250 | 141.5 | 210 | 18 | 8 | 22 | 5.4 |
| 150 | 6 | 285 | 170.4 | 240 | 22 | 8 | 22 | 7.3 |
| 200 | 8 | 340 | 221.5 | 295 | 22 | 8 | 24 | 9.5 |
| 250 | 10 | 395 | 276.5 | 350 | 22 | 12 | 24 | 12.0 |
| 300 | 12 | 445 | 327.5 | 400 | 22 | 12 | 26 | 13.8 |
| 350 | 14 | 505 | 359.5 | 460 | 22 | 16 | 26 | 21.8 |
| 400 | 16 | 565 | 411.0 | 515 | 26 | 16 | 26 | 22.7 |
| 450 | 18 | 615 | 462.0 | 565 | 26 | 20 | 26 | 33.8 |
| 500 | 20 | 670 | 513.5 | 620 | 26 | 20 | 26 | 40.4 |
| 600 | 24 | 780 | 616.5 | 725 | 30 | 20 | 30 | 54.5 |
| 700 | 28 | 895 | 716.0 | 840 | 30 | 24 | 30 | 82.4 |
| 800 | 32 | 1015 | 817.6 | 950 | 33 | 24 | 33 | 115.5 |
| 900 | 36 | 1115 | 893.8 | 1050 | 33 | 28 | 33 | 158.2 |
| 1000 | 40 | 1230 | 995.4 | 1160 | 36 | 28 | 36 | 210.0 |
