제품 상세정보
원래 장소: 중국
브랜드 이름: Kasugai
모델 번호: DIN2501 PN16 그렇게
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 교섭할 수 있습니다
가격: 협상 가능
포장 세부 사항: 항해에 적합한 팩왕
배달 시간: 30 - 60 근무일
지불 조건: Ｌ / Ｃ, Ｔ / Ｔ
공급 능력: 달 당 300 톤
상품 이름: |
DIN2501 PN16 슬립온식 탄소 강철 플랜지 |
크기 범위: |
1/2 내지 48 |
압력 클래스: |
PN16 |
표준: |
DIN2501 |
페이스형: |
슬립온식입니다 (그렇게) |
코팅: |
앤티-러스트 페인트, 수 있었과 도금처리된 뜨거운 하락 직류 전기로 자극된, 아연이 투명한, 오일 블랙 페인트를 노랗게 합니다 |
상품 이름: |
DIN2501 PN16 슬립온식 탄소 강철 플랜지 |
크기 범위: |
1/2 내지 48 |
압력 클래스: |
PN16 |
표준: |
DIN2501 |
페이스형: |
슬립온식입니다 (그렇게) |
코팅: |
앤티-러스트 페인트, 수 있었과 도금처리된 뜨거운 하락 직류 전기로 자극된, 아연이 투명한, 오일 블랙 페인트를 노랗게 합니다 |

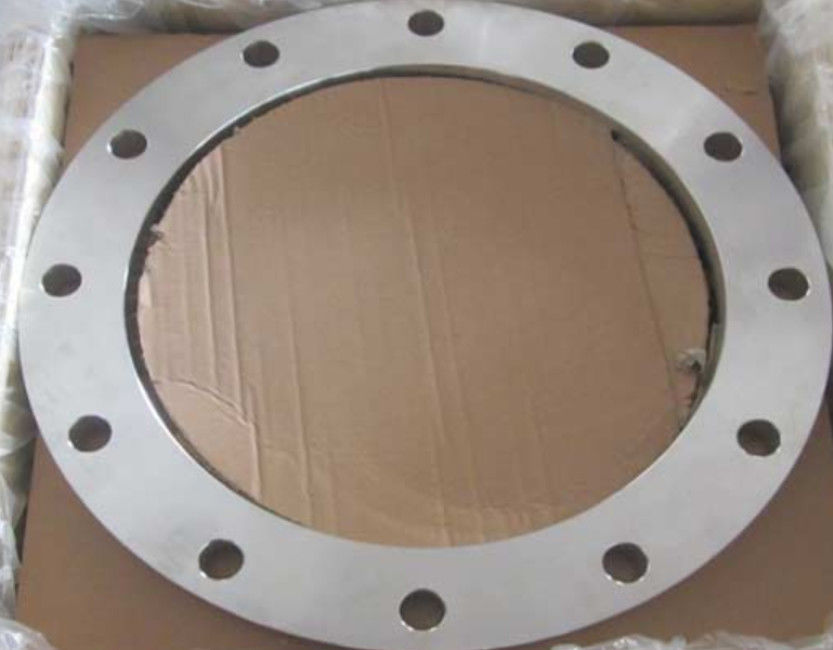

DIN2501 PN16 슬립온식 탄소 강철 플랜지
DIN 2501은 산업적 플랜지에 대한 독일의 기준입니다
제품 정보
| 상품 이름 | DIN 2501 PN16 슬립온식 탄소 강철 플랜지 |
| 크기 범위 | 차원 : 1/2 내지 48 |
| 압력 클래스 | PN16 |
| 표준 | DIN2501 |
| 페이스형 | 슬립온식입니다 (그렇게) |
| 코팅 | 앤티-러스트 페인트, 수 있었과 도금처리된 뜨거운 하락 직류 전기로 자극된, 아연이 투명한, 오일 블랙 페인트를 노랗게 합니다 |
DIN2501 PN16 슬립 온 플랜지 차원 (밀리미터)
| DN |
관경 인치 |
검안의. | 신분증. | 볼트 구멍 | 두께 |
중량 (킬로그램) |
||
| 볼트엔 Dia. | 볼트 Dia. | 수 | ||||||
| Ｄ | Ｋ | Ｈ | Ｔ | |||||
| 200 | 8 | 340 | 221.5 | 295 | 22 | 12 | 26 | 10.0 |
| 250 | 10 | 405 | 276.5 | 355 | 26 | 12 | 29 | 14.3 |
| 300 | 12 | 460 | 327.5 | 410 | 26 | 12 | 32 | 19.1 |
| 350 | 14 | 520 | 359.5 | 470 | 26 | 16 | 35 | 28.4 |
| 400 | 16 | 580 | 411.0 | 525 | 30 | 16 | 38 | 36.1 |
| 450 | 18 | 640 | 462.0 | 585 | 30 | 20 | 42 | 46.3 |
| 500 | 20 | 715 | 513.5 | 650 | 33 | 20 | 46 | 64.5 |
| 600 | 24 | 840 | 616.5 | 770 | 36 | 20 | 55 | 101.9 |
| 700 | 28 | 910 | 716.0 | 840 | 36 | 24 | 63 | 110.5 |
| 800 | 32 | 1025 | 817.6 | 950 | 39 | 24 | 74 | 157.8 |
| 900 | 36 | 1125 | 893.8 | 1050 | 39 | 28 | 82 | 214.3 |
| 1000 | 40 | 1255 | 995.4 | 1170 | 42 | 28 | 90 | 297.4 |
