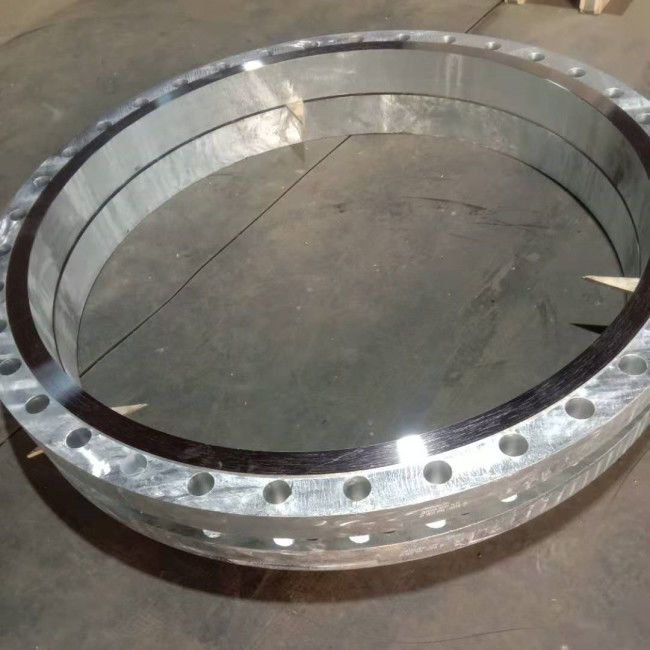

ASME B16.47 시리즈 비 탄소 강철 플랜지 클래스 75 150 300 400 600 900
제품 정보
| 상품 이름 | ASME B16.5 시리즈 비 탄소 강철 플랜지 |
| 크기 범위 | 차원 : 26 내지 60 |
| 압력 클래스 | 클래스 75 150 300 400 600 900 |
| 재료 | ASTM A105 A350 A352 A216 A217 A203 A515 A516 A537 |
| 공용면은 타이핑합니다 | 용접 목 (WN은) (BL을) 가립니다 |
| 상술 | ANSI B16.47 비 |
| 코팅 | 앤티-러스트 페인트, 수 있었과 도금처리된 뜨거운 하락 직류 전기로 자극된, 아연이 투명한, 오일 블랙 페인트를 노랗게 합니다 |
ASME B16.47 플랜지는 압력 온도 등급, 물질, 차원, 표시한 허용한도와 플랜지를 위한 테스트를 커버하는 ASME B16.47에 따라 제조된 대직경 관 플랜지를 언급합니다. 이러한 플랜지는 조정 클래스 지정 75, 150, 300, 400, 600, 및 900과 NPS 60을 통한 규모 NPS 26에 제공될 수 있습니다. NPS는 명목상 플랜지 사이즈를 위한 선임입니다. 그것은 참조 공칭 직경, DN과 관련되고 국제적이고 다른 기준에 사용했습니다. ASME B16.47에 수록된 플랜지 사이즈를 위해, 관계는 DN = 25 × NPS입니다. 양쪽 SI 측정의 표준 상술 상태 가치와 볼트와 플랜지 볼트 구멍의 저 지름을 제외하고, 미국 통상적 단위는 단지 인치 단위에 나타내집니다.
ASME B16.47 일련 비는 대부분의 일련 보다 더 작은 볼트의 직경을 가지고 있는 소형 플랜지를 위해 플랜지 치수를 상세화합니다 플랜지. 미국 석유 협회 (API)의 요청에 의하여, ASME B16.47 시리즈 비의 플랜지 치수는 API 기준 605에 따라 제공됩니다.
재료와 제조
특히, ASME B16.47 시리즈 A 또는 시리즈 비에 따라 제조된 단조 플랜지는 적용 가능한 재료시방서에 따라 한 조각으로 제조될 것입니다. 단조 공정이 또한 위조 또는 자유 단조를 죽습니다, 스트레스에 저항해서 가장 호의적인 방향에 흐르기 위해 물질을 통합하는 압축력이 있는 플라스틱 열간가공 작전이 서비스 속에 놓입니까.
| 아니오 그룹화되세요. | 위조 | 캐스팅 | 플레이트 |
| 1.1 | A105 | A216 Gr.WCB | A515 Gr.70 |
| 1.1 | A350 Gr.LF2 | - | A516 Gr.70 |
| 1.1 | - | - | A537 Cl.1 |
| 1.1 | A350 Gr.LF6 Cl.1 | - | - |
| 1.1 | A350 Gr.LF3 | - | - |
| 1.2 | - | A216 Gr.WCC | - |
| 1.2 | - | A352 Gr.LCC | - |
| 1.2 | A350 Gr.LF6 Cl2 | - | - |
| 1.2 | - | A352 Gr.LC2 | A203 Gr.B |
| 1.2 | - | A352 Gr.LC3 | A203 Gr.E |
| 1.3 | - | A352 Gr.LCB | A515 Gr.65 |
| 1.3 | - | - | A516 Gr.65 |
| 1.3 | - | - | A203 Gr.A |
| 1.3 | - | - | A203 Gr.D |
| 1.3 | - | A217 Gr.WC1 | - |
| 1.3 | - | A352 Gr.LC1 | - |
주요 소재 화학조성과 역학적 성질
ASTM A105 화학조성 (%)
| 스틸류 |
Ｃ 최대 |
Si | Mn |
Ｐ 최대 |
Ｓ 최대 |
Ni 최대 |
Cr 최대 |
Mo 최대 |
엔 |
| A105 | 0.35 | 0.10-0.35 | 0.60-1.05 | 0.035 | 0.040 | 0.40 | 0.30 | 0.12 |
ASTM A105 역학적 성질
| 스틸류 | 인장 강도 | 항복 강도 | 2in의 신장 | 단면 수축 |
솔루션링 온도 |
냉기를 끄기 |
| 분 | 분 | 분 | 분 | 분 | 아래 | |
| A105 | 485 | 250 | 22 | 30 |
ASTM A350 플랜지재 화학조성
| 등급 | 구성, % | ||||||
| 등급 LF1 | 등급 LF2 | 등급 LF3 | 등급 LF5 | 등급 LF6 | 등급 LF9 | 등급 LF787 | |
| Ｃ (최대) | 0.30 | 0.30 | 0.20 | 0.20-0.35 | 0.22 | 0.20 | 0.70 |
| Mn | 0.60-1.35 | 0.60-1.35 | 0.90 최대 | 0.60-1.35 | 1.15-1.50 | 0.40-1.06 | 0.40-0.70 |
| Ｐ | 0.035 | 0.035 | 0.035 | 0.035 | 0.025 | 0.035 | 0.025 |
| Ｓ (최대) | 0.04 | 0.04 | 0.04 | 0.04 | 0.025 | 0.04 | 0.025 |
| SiA | 0.15-0.30 | 0.15-0.30 | 0.20-0.35 | 0.20-0.35 | 0.15-0.30 | _ | 0.40 최대 |
| Ni | 0.40 맥스비 | 0.40 맥스비 | 3.30-3.70 | 1.0-2.0 | 0.40 맥스비 | 1.60-2.24 | 0.70-1.0 |
| Cr | 0.30 맥스비, Ｃ | 0.30 맥스비, Ｃ | 0.30 maxC | 0.30 maxC | 0.30 맥스비, Ｃ | 0.30 maxC | 0.60-0.90 |
| Mo | 0.12 맥스비, Ｃ | 0.12 맥스비, Ｃ | 0.12 maxC | 0.12 maxC | 0.12 맥스비, Ｃ | 0.12 maxC | 0.15-0.25 |
| Cu | 0.40 맥스비 | 0.40 맥스비 | 0.40 최대 | 0.40 최대 | 0.40 맥스비 | 0.75-1.25 | 1.0-1.3 |
| Cb | 0.02 maxD | 0.02 maxD | 0.02 최대 | 0.02 최대 | 0.02 최대 | 0.02 최대 | 0.02 분 |
| Ｖ | 0.08 최대 | 0.08 최대 | 0.03 최대 | 0.03 최대 | 0.04-0.11 | 0.03 최대 | 0.03 최대 |
| 엔 | _ | _ | _ | _ | 0.01-0.03 | _ | _ |
한 진공 탄소 탈산법이 보충적 요구조건 S4에 의해 요구될 때, 실리콘 콘탠츠는 o.12%일 것입니다
비 구리, 니켈, 크롬, 바나듐과 몰리브덴의 금액은 열분석에 1.00%를 초과하지 않을 것입니다
Ｃ 크롬과 몰리브덴의 금액은 열분석에 0.32%를 초과하지 않을 것입니다.
협정에 의한 Ｄ, 콜럼븀을 위한 한계가 열분석 위의 0.05%와 제품 분석 위의 0.06%까지 증가될 수 있습니다.
ASTM A350 역학적 성질
| 성적 / 수업 | 인장 강도 | 힘 분을 만드세요 | 신장, 분 | 견고성, 최대 | ||
| 크시 | MPa | 크시 | MPa | % | HBW | |
| LFI CL1 | 60-85 | 415-585 | 30 | 205 | 25 | 197 |
| LF5 CL1 | 60-85 | 415-585 | 30 | 205 | 25 | 197 |
| LF2 CL1 | 70-95 | 485-655 | 36 | 250 | 22 | 197 |
| LF2 CL2 | 70-95 | 485-655 | 36 | 250 | 22 | 197 |
| LF3 CL1 | 70-95 | 485-655 | 37.5 | 260 | 22 | 197 |
| LF3 CL2 | 70-95 | 485-655 | 37.5 | 260 | 22 | 197 |
| LF5 CL2 | 70-95 | 485-655 | 37.5 | 260 | 22 | 197 |
| LF6 CL1 | 66-91 | 455-630 | 52 | 360 | 22 | 197 |
| LF6 CL2 | 75-100 | 515-690 | 60 | 415 | 20 | 197 |
| LF6 CL3 | 75-100 | 515-690 | 60 | 415 | 20 | 197 |
| LF9 | 63-88 | 435-605 | 46 | 315 | 25 | 197 |
| LF787 CL2 | 65-85 | 450-585 | 55 | 380 | 20 | 197 |
| LF787 CL3 | 75-95 | 515-655 | 65 | 450 | 20 | 197 |
클래스 (밀리미터)에 의한 ASME B16.47 시리즈 비 플랜지 차원
ASME B16.47 시리즈 비 플랜지 차원 클래스 75 (밀리미터)
|
NPS 인치 |
Dia 밖에. | Dia. 볼트엔의 | Dia. 무선주파수의 | Dia. 허브의 | Dia. 허브 톱의 | 민 두께 | Ｙ | 볼트 구멍 | Ｒ | |||
| Ｄ | Ｋ | Ｇ | Ｘ | A | TBL | TWN | 수 |
Ｄ 인치 |
Ｌ 인치 |
|||
| 26 | 760 | 723.9 | 705 | 676 | 661.9 | 31.9 | 31.9 | 57 | 36 | 3/4 | 5/8 | 8 |
| 28 | 815 | 774.7 | 756 | 727 | 712.7 | 31.9 | 31.9 | 60 | 40 | 3/4 | 5/8 | 8 |
| 30 | 865 | 825.5 | 806 | 778 | 763.5 | 31.9 | 31.9 | 64 | 44 | 3/4 | 5/8 | 8 |
| 32 | 915 | 876.3 | 857 | 829 | 814.3 | 35.0 | 33.5 | 68 | 48 | 3/4 | 5/8 | 8 |
| 34 | 965 | 927.1 | 908 | 879 | 865.1 | 36.6 | 33.5 | 72 | 52 | 3/4 | 5/8 | 8 |
| 36 | 1035 | 992.2 | 965 | 935 | 915.9 | 40.9 | 35.0 | 84 | 40 | 7/8 | 3/4 | 10 |
| 38 | 1085 | 1043.0 | 1016 | 986 | 966.7 | 43.0 | 36.6 | 87 | 40 | 7/8 | 3/4 | 10 |
| 40 | 1135 | 1093.8 | 1067 | 1037 | 1017.5 | 43.0 | 36.6 | 91 | 44 | 7/8 | 3/4 | 10 |
| 42 | 1185 | 1144.6 | 1118 | 1087 | 1068.3 | 46.3 | 38.2 | 94 | 48 | 7/8 | 3/4 | 10 |
| 44 | 1250 | 1203.3 | 1175 | 1140 | 1119.1 | 47.7 | 41.4 | 103 | 36 | 1 | 7/8 | 10 |
| 46 | 1300 | 1254.1 | 1226 | 1191 | 1169.9 | 49.3 | 43.0 | 106 | 40 | 1 | 7/8 | 10 |
| 48 | 1355 | 1304.9 | 1276 | 1241 | 1220.7 | 52.5 | 44.6 | 110 | 44 | 1 | 7/8 | 10 |
| 50 | 1405 | 1355.7 | 1327 | 1294 | 1271.5 | 54.1 | 46.2 | 114 | 44 | 1 | 7/8 | 10 |
| 52 | 1455 | 1409.7 | 1378 | 1345 | 1322.3 | 55.7 | 46.2 | 119 | 48 | 1 | 7/8 | 10 |
| 54 | 1510 | 1460.5 | 1429 | 1397 | 1373.1 | 58.9 | 47.8 | 124 | 48 | 1 | 7/8 | 10 |
| 56 | 1575 | 1520.8 | 1486 | 1451 | 1423.9 | 60.4 | 49.3 | 133 | 40 | 1-1/8 | 1 | 11 |
| 58 | 1625 | 1571.6 | 1537 | 1502 | 1474.7 | 62.0 | 50.9 | 137 | 44 | 1-1/8 | 1 | 11 |
| 60 | 1675 | 1622.4 | 1588 | 1553 | 1525.5 | 65.2 | 54.1 | 143 | 44 | 1-1/8 | 1 | 11 |
ASME B16.47 시리즈 비 플랜지 차원 클래스 150 (밀리미터)
|
NPS 인치 |
Dia 밖에. | Dia. 볼트엔의 | Dia. 무선주파수의 | Dia. 허브의 | Dia. 허브 톱의 | 민 두께 | Ｙ | 볼트 구멍 | Ｒ | |||
| Ｄ | Ｋ | Ｇ | Ｘ | A | TBL | TWN | 수 |
Ｄ 인치 |
Ｌ 인치 |
|||
| 26 | 785 | 744.5 | 711 | 684 | 661.9 | 43.0 | 39.8 | 87 | 36 | 7/8 | 3/4 | 10 |
| 28 | 835 | 795.3 | 762 | 735 | 712.7 | 46.2 | 43.0 | 94 | 40 | 7/8 | 3/4 | 10 |
| 30 | 885 | 846.1 | 813 | 787 | 763.5 | 49.3 | 43.0 | 98 | 44 | 7/8 | 3/4 | 10 |
| 32 | 940 | 900.1 | 864 | 840 | 814.3 | 52.5 | 44.6 | 106 | 48 | 7/8 | 3/4 | 10 |
| 34 | 1005 | 957.3 | 921 | 892 | 865.1 | 55.7 | 47.7 | 109 | 40 | 1 | 7/8 | 10 |
| 36 | 1055 | 1009.6 | 972 | 945 | 915.9 | 57.3 | 50.9 | 116 | 44 | 1 | 7/8 | 10 |
| 38 | 1125 | 1070.0 | 1022 | 997 | 968.2 | 62.0 | 52.5 | 122 | 40 | 1-1/8 | 1 | 10 |
| 40 | 1175 | 1120.8 | 1080 | 1049 | 1019.0 | 65.2 | 54.1 | 127 | 44 | 1-1/8 | 1 | 10 |
| 42 | 1225 | 1171.6 | 1130 | 1102 | 1069.8 | 66.8 | 57.3 | 132 | 48 | 1-1/8 | 1 | 11 |
| 44 | 1275 | 1222.4 | 1181 | 1153 | 1120.6 | 70.0 | 58.9 | 135 | 52 | 1-1/8 | 1 | 11 |
| 46 | 1340 | 1284.3 | 1235 | 1205 | 1171.4 | 73.1 | 60.4 | 143 | 40 | 1-1/4 | 1-1/8 | 11 |
| 48 | 1390 | 1335.1 | 1289 | 1257 | 1222.2 | 76.3 | 63.6 | 148 | 44 | 1-1/4 | 1-1/8 | 11 |
| 50 | 1445 | 1385.9 | 1340 | 1308 | 1273.0 | 79.5 | 66.8 | 152 | 48 | 1-1/4 | 1-1/8 | 11 |
| 52 | 1495 | 1436.7 | 1391 | 1360 | 1323.8 | 82.7 | 68.4 | 156 | 52 | 1-1/4 | 1-1/8 | 11 |
| 54 | 1550 | 1492.2 | 1441 | 1413 | 1374.6 | 85.8 | 70.0 | 160 | 56 | 1-1/4 | 1-1/8 | 11 |
| 56 | 1600 | 1543.0 | 1492 | 1465 | 1425.4 | 89.0 | 71.6 | 165 | 60 | 1-1/4 | 1-1/8 | 14 |
| 58 | 1675 | 1611.3 | 1543 | 1516 | 1476.2 | 91.9 | 73.1 | 173 | 48 | 1-3/8 | 1-1/4 | 14 |
| 60 | 1725 | 1662.1 | 1600 | 1570 | 1527.0 | 95.4 | 74.7 | 178 | 52 | 1-3/8 | 1-1/4 | 14 |
ASME B16.47 시리즈 비 플랜지 차원 더 클래스 300 (밀리미터)
|
NPS 인치 |
Dia 밖에. | Dia. 볼트엔의 | Dia. 무선주파수의 | Dia. 허브의 | Dia. 허브 톱의 | 민 두께 | Ｙ | 볼트 구멍 | Ｒ | |||
| Ｄ | Ｋ | Ｇ | Ｘ | A | TBL | TWN | 수 |
Ｄ 인치 |
Ｌ 인치 |
|||
| 26 | 865 | 803.3 | 737 | 702 | 665.2 | 87.4 | 87.7 | 143 | 32 | 1-3/8 | 1-1/4 | 14 |
| 28 | 920 | 857.2 | 787 | 756 | 716.0 | 87.4 | 87.4 | 148 | 36 | 1-3/8 | 1-1/4 | 14 |
| 30 | 990 | 920.8 | 845 | 813 | 768.4 | 92.1 | 92.1 | 156 | 36 | 1-1/2 | 1-3/8 | 14 |
| 32 | 1055 | 977.9 | 902 | 864 | 819.2 | 101.6 | 101.6 | 167 | 32 | 1-5/8 | 1-1/2 | 16 |
| 34 | 1110 | 1031.9 | 953 | 918 | 870.0 | 101.6 | 101.6 | 171 | 36 | 1-5/8 | 1-1/2 | 16 |
| 36 | 1170 | 1089.0 | 1010 | 965 | 920.8 | 101.6 | 101.6 | 179 | 32 | 1-3/4 | 1-5/8 | 16 |
| 38 | 1220 | 1139.8 | 1060 | 1016 | 971.6 | 109.6 | 109.6 | 191 | 36 | 1-3/4 | 1-5/8 | 16 |
| 40 | 1275 | 1190.6 | 1114 | 1067 | 1022.4 | 114.3 | 114.3 | 197 | 40 | 1-3/4 | 1-5/8 | 16 |
| 42 | 1335 | 1244.6 | 1168 | 1118 | 1074.7 | 117.5 | 117.5 | 203 | 36 | 1-7/8 | 1-3/4 | 16 |
| 44 | 1385 | 1295.4 | 1219 | 1173 | 1125.5 | 125.5 | 125.5 | 213 | 40 | 1-7/8 | 1-3/4 | 16 |
| 46 | 1460 | 1365.2 | 1270 | 1229 | 1176.3 | 128.6 | 127.0 | 221 | 36 | 2 | 1-7/8 | 16 |
| 48 | 1510 | 1416.0 | 1327 | 1278 | 1227.1 | 133.4 | 127.0 | 222 | 40 | 2 | 1-7/8 | 16 |
| 50 | 1560 | 1466.8 | 1378 | 1330 | 1277.9 | 138.2 | 136.6 | 233 | 44 | 2 | 1-7/8 | 16 |
| 52 | 1615 | 1517.6 | 1429 | 1383 | 1328.7 | 142.6 | 141.3 | 241 | 48 | 2 | 1-7/8 | 16 |
| 54 | 1675 | 1578.0 | 1480 | 1435 | 1379.5 | 147.7 | 135.0 | 238 | 48 | 2 | 1-7/8 | 16 |
| 56 | 1765 | 1651.0 | 1537 | 1494 | 1430.3 | 155.4 | 152.4 | 267 | 36 | 2-3/8 | 2-1/4 | 17 |
| 58 | 1825 | 1712.9 | 1594 | 1548 | 1481.1 | 160.4 | 152.4 | 273 | 40 | 2-3/8 | 2-1/4 | 17 |
| 60 | 1880 | 1763.7 | 1651 | 1599 | 1531.9 | 165.1 | 149.3 | 270 | 40 | 2-3/8 | 2-1/4 | 17 |
