| 원래 장소 | 중국 |
| 브랜드 이름 | KASUGAI |
| 인증 | ISO-9001; PED; AD 2000 |
| 모델 번호 | AISI 304 SP-114 CL1000 112는 " 나선부 유니온을 던집니다 |
| 문서 | 제품 설명서 PDF |

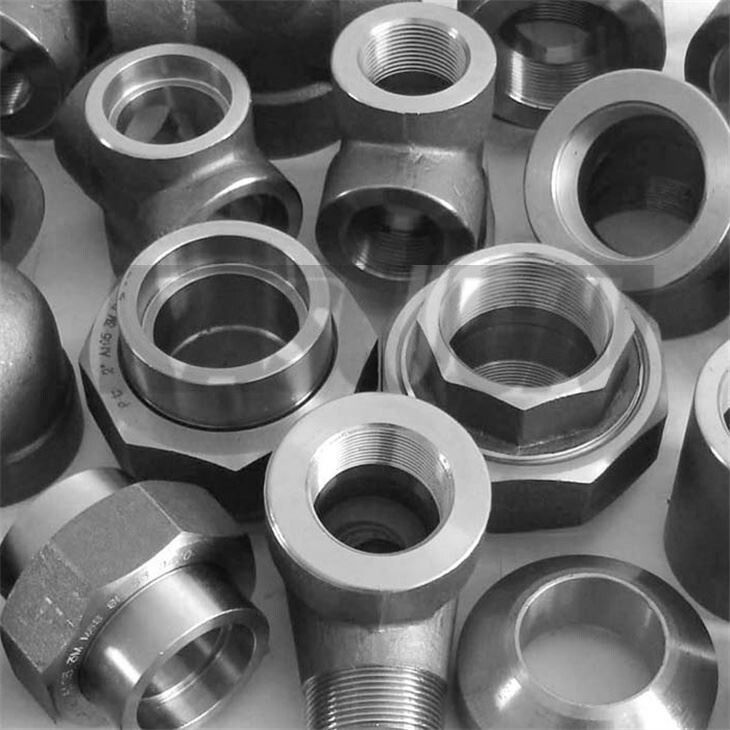

주사 SS 304 피팅, ASME B1.20.1 CL1000 스테인리스 스틸 힌트 융합
제품 정보
스테인리스 스틸 밸런스 힌트 융합은 견고하고 부식 저항성 파이프 핑팅으로 힌트 시스템에서 파이프 또는 핑팅의 연결과 분리,내구성 및 유지보수가 쉬운 다양한 산업용 용도로 적합합니다..
· 응용 프로그램:일반적으로 화학 처리, 석유화학 및 식품 처리와 같은 다양한 산업에서 사용되며 부식 저항성과 강도가 중요합니다.
· 장점:
부식 저항성: 스테인레스 스틸 구조물은 다양한 환경에서 부식에 탁월한 저항성을 제공합니다.
내구성: 주사 스테인레스 스틸 재료는 까다로운 응용 프로그램에서 강도와 수명을 제공합니다.
설치 가 쉬우다: 스레드 연결 으로 가속화 가 필요 없이 빠르게 조립 하고 해제 할 수 있다.
| 제품 이름 | AISI 304 MSS SP-114 CL1000 11⁄2 △ 스테인레스 스틸 가조 스레드 연합 |
| 스레드 종류 | ASME B120.1 (NPT) |
| 크기 | MSS SP-114:2018 |
| 크기 범위 | 1⁄2 |
| 압력급 | 1000급 |
| 재료 | AISI 304/L |
AISI 304/L 화학 성분 (%)
| 등급 | C, 최대 | Cr | Mn, 최대 | 니 | P, 최대 | S, 최대 | 네, 최대 |
| AISI 304 | 0.08 | 18~20 | 2 | 8~10.5 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18~20 | 2 | 8~12 | 0.045 | 0.03 | 1 |
AISI 304/L 기계적 특성
| 기계적 특성 | 304 | 304L |
| 단단함, 노프 | 138 | 158 |
| 강도, 록웰 B | 70 | 82 |
| 단단함, 비커스 | 129 | 159 |
| 팽창력, 최고 | 505 MPa | 564 MPa |
| 팽창력, 양력 | 215 MPa | 210 MPa |
| 틈에 있는 길쭉함 | 70% | 58% |
| 탄력성 모듈 | 193~200 GPa | 193~200 GPa |
| 차피 영향 | 325 J | 216J |
SP-114 1000급 가공 힌트 결합의 차원
| NPS | 물 도공 (분) | 크로스 플래츠 (분) | 길이가 뭉쳐 (분) | 내부 스레드의 길이가 (분) | 견과류와 몸 (분) | 베어링 (분) |
| A | B | C | D | E | J | |
| ⅛ | 0.21 | 0.93 | 1.26 | 0.30 | 0.09 | 0.037 |
| ¼ | 0.36 | 1.10 | 1.44 | 0.32 | 0.09 | 0.037 |
| ⅜ | 0.52 | 1.26 | 1.50 | 0.36 | 0.10 | 0.047 |
| ½ | 0.61 | 1.45 | 1.72 | 0.43 | 0.10 | 0.047 |
| ¾ | 0.80 | 1.71 | 1.94 | 0.50 | 0.12 | 0.069 |
| 1 | 1.00 | 2.07 | 2.00 | 0.58 | 0.13 | 0.069 |
| 1¼ | 1.31 | 2.50 | 2.26 | 0.67 | 0.14 | 0.104 |
| 1½ | 1.55 | 2.87 | 2.41 | 0.70 | 0.15 | 0.104 |
| 2 | 2.03 | 3.41 | 2.75 | 0.75 | 0.17 | 0.104 |
| 2½ | 2.38 | 4.12 | 3.22 | 0.92 | 0.21 | 0.107 |
| 3 | 3.00 | 4.75 | 3.50 | 0.98 | 0.23 | 0.107 |
| 4 | 4.03 | 6.00 | 3.85 | 1.08 | 0.26 | 0.107 |
