| 원래 장소 | 중국 |
| 브랜드 이름 | KASUGAI |
| 인증 | ISO-9001; PED; AD 2000 |
| 모델 번호 | CF8 SP-114 CL150 114는 " 나선부 단결하는 결합을 던졌습니다 |
| 문서 | 제품 설명서 PDF |

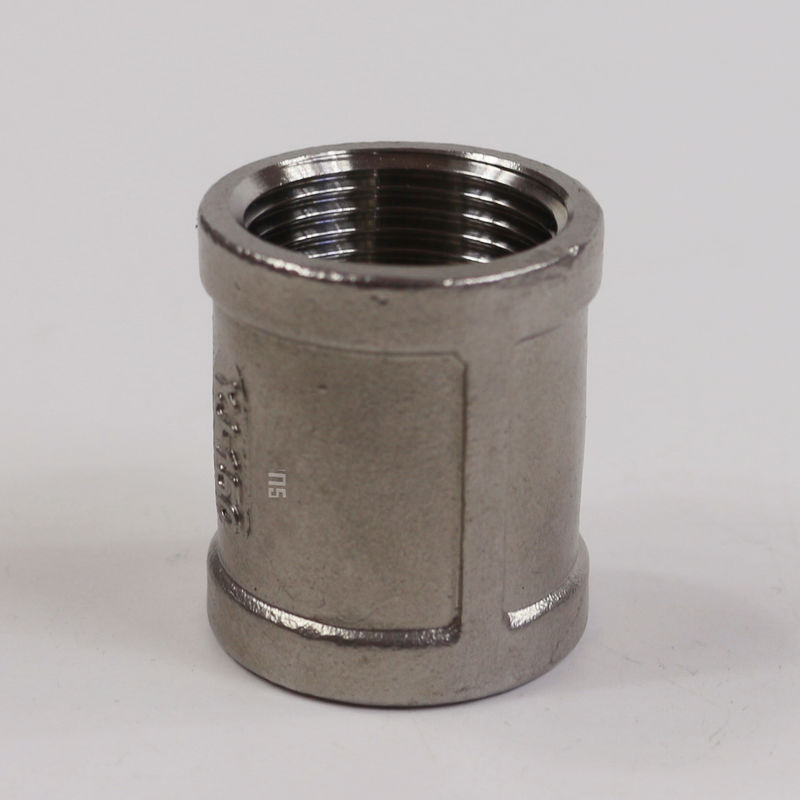

ASTM A351 CF8 MSS SP-114 CL150 114는 " 나선부 단결하는 결합을 던졌습니다
제품 정보
| 상품 이름 | ASTM A351 CF8 MSS SP-114 CL150 114는 " 나선부 단결하는 결합을 던졌습니다 |
| 스레드 유형 | ASME B1.20.1(NPT), BS 21 (NSPT), DIN2999/259 |
| 차원 | MSS SP-114 |
| 크기 범위 | 114" |
| 압력 클래스 | 클래스 150, 1000, 2000, 3000, 6000과 9000 |
| 재료 | ASTM A351 CF8 |
ASTM A351 CF8과 CF8M
ASTM A351 CF8과 CF8M은 오스테나이트계 스테인리스 강이고 좋은 내력과 연성을 나타냅니다. CF8/CF8M은 넓게 펌프에 적용되고 밸브, 해양, 화학 약품 처리, 식품 가공 산업, CF8이 또한 있고 핵무기와 방위 산업에 적용됩니다.
ASTM A351 CF8/CF8M 화학조성 (%)
| 등급 | Ｃ | Mn | Cr | Mo | Ni | Fe | Cu |
| CF8 | 0-0.08 | 0-1.5 | 18-21 | 0-0.5 | 9-11 | 기본 어셈블리 언어 | 0.00-0.00 |
| CF8M | 0-0.08 | 0-1.5 | 18-21 | 2-3 | 9-12 | 기본 어셈블리 언어 | 0.00-0.00 |
ASTM A351 CF8/CF8M 역학적 성질
| 등급 |
인장 강도 (크시) |
항복 강도 (크시) |
신장 (%) |
견고성 (브리넬) |
| CF8 | 0.00-70 | 30 | 35 | 134-196 |
| CF8M | 0.00-70 | 30 | 30 | 146-212 |
학급 150의 차원은 (인치에) 나사 커플링 (곧고 삭감하는 크기)을 던졌습니다
| NPS | 스레드(b) (분.)의 길이 | 밴드 (분.)의 폭 | 금속 두께(a) | Dia 밖에. 밴드(c) (분.)의 | 직선 커플링 (분.)의 길이 | 집중적 수축 이음 (분.)의 길이 |
| 비 | Ｅ | Ｇ | Ｈ | Ｗ | Ｍ | |
| 18 | 0.25 | 0.20 | 0.09 | 0.75 | 1.00 | ― |
| 14 | 0.32 | 0.20 | 0.09 | 0.84 | 1.00 | 1.00 |
| 38 | 0.36 | 0.21 | 0.10 | 1.01 | 1.12 | 1.12 |
| 12 | 0.43 | 0.25 | 0.10 | 1.20 | 1.38 | 1.38 |
| 34 | 0.50 | 0.27 | 0.12 | 1.46 | 1.50 | 1.50 |
| 1 | 0.58 | 0.30 | 0.13 | 1.77 | 1.62 | 1.62 |
| 114 | 0.67 | 0.34 | 0.14 | 2.15 | 2.00 | 2.00 |
| 112 | 0.70 | 0.37 | 0.15 | 2.43 | 2.12 | 2.12 |
| 2 | 0.75 | 0.42 | 0.17 | 2.96 | 2.50 | 2.50 |
| 212 | 0.92 | 0.48 | 0.21 | 3.31 | 2.87 | 3.25 |
| 3 | 0.98 | 0.55 | 0.23 | 4.00 | 3.18 | 3.68 |
| 4 | 1.08 | 0.66 | 0.26 | 5.06 | 3.68 | 4.38 |
일반적 기록 : 수축 이음은 각각 벨 또는 일직선일 수 있습니다. 곧은 수축 이음의 외부 직경 (H)는 다른지름이음의 가장 큰 크기 엔드 연결에 해당될 것입니다.
기록 :
(a) 패턴은 표에서 주어진 금속 두께의 주조법을 생산하도록 설계될 것입니다. 어느 시점에도 금속 두께는 테이블의 주어진 가치 90% 이하일 것입니다.
(b) 실길이는 밴드의 폭을 넘어서 연장될 수 있습니다. 그러나, 최소 금속 두께 (G)는 스레드의 마지막으로 유지되어야 합니다.
(c) 결합, 반쪽 커플링과 수축 이음은 묶일 수 있습니다 또는 비밴드.
(d) 갈비는 9 절에 따라서 허용됩니다. 갈비가 허락되는 곳 위쪽에 그림에서 적용 가능한 외부 절 선은 나타냅니다.
